FFU là một trong những giải pháp xuất sắc để nhanh chóng tạo ra môi trường sạch cực kỳ cao. Việc sử dụng FFU để hoàn thiện hệ thống không khí cho phòng sạch được coi là một cách tiếp cận tốt hơn nhiều so với các hệ thống truyền thống. Vậy, quy trình này đòi hỏi những yêu cầu gì? Hãy cùng Thiết bị Phòng Sạch VCR tìm hiểu qua bài viết dưới đây.

Ưu điểm khi sử dụng FFU để xây dựng phòng sạch

Thường thì, hệ thống không khí cho phòng sạch được tạo ra bằng cách sử dụng hệ thống HVAC, bao gồm các ống và HEPA Box. Một khi đã thiết kế và triển khai, việc thay đổi hệ thống này theo yêu cầu là rất khó khăn. Tuy nhiên, trong quá trình sản xuất, có thể xảy ra những nhu cầu mới mà hệ thống hiện tại không đáp ứng được, dẫn đến sự thay đổi. Điều này có thể gây ra lãng phí về tài chính, tài nguyên cũng như thời gian.

Trong khi đó, với hệ thống FFU, việc điều chỉnh độ sạch của phòng trở nên dễ dàng hơn, chỉ cần thay đổi số lượng FFU thông qua nguồn điện, cửa thoát khí và đèn riêng. Điều này giúp tiết kiệm chi phí và thời gian mà không thể thực hiện được với hệ thống HVAC thông thường.

Hệ thống FFU thường được lắp đặt trên trần phòng sạch và bao phủ bởi các quạt lọc HEPA. Không khí sạch được tạo ra từ trên xuống dưới và sau đó lưu thông trở lại FFU, tạo ra dòng chảy tầng theo phương thẳng đứng từ trần phòng sạch Class 100.

Với trọng lượng nhẹ và phương pháp lắp đặt bao bọc, FFU giúp việc lắp đặt, thay thế bộ lọc và bảo trì trở nên thuận tiện hơn. Hơn nữa, hệ thống FFU cũng giúp rút ngắn thời gian thi công và tiết kiệm năng lượng đáng kể, giải quyết được những vấn đề liên quan đến việc cung cấp khí tập trung từ hệ thống điều hòa không khí lớn và chi phí vận hành của nó.

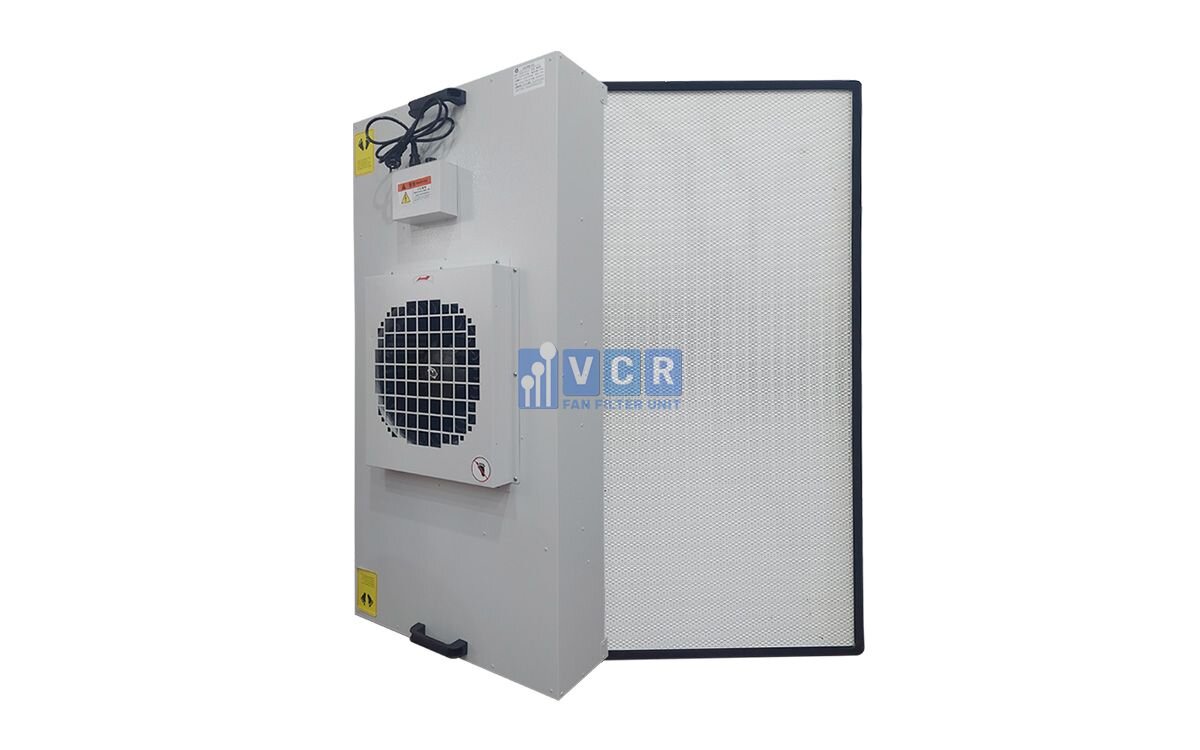

ffu phòng sạch

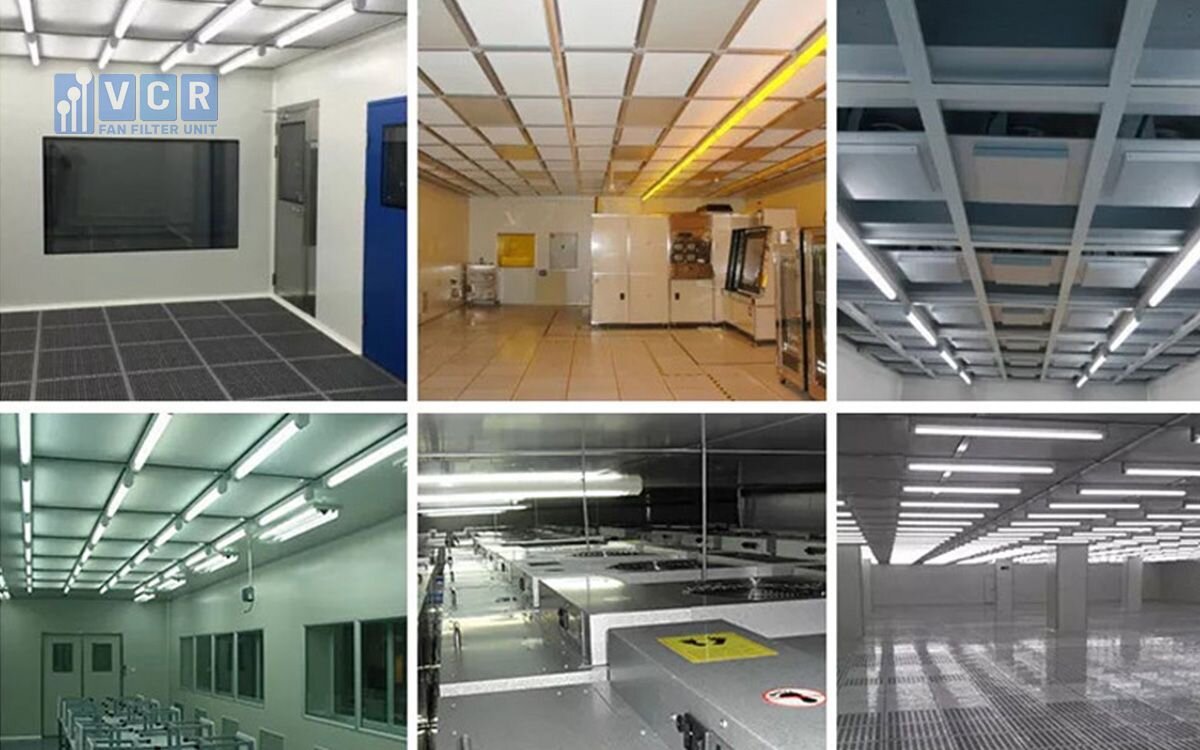

Hệ thống không khí cho phòng sạch bằng FFU

Sử dụng hệ thống tuần hoàn FFU trong phòng sạch không chỉ giúp tiết kiệm không gian hoạt động mà còn đảm bảo độ sạch và an toàn cao, đồng thời giảm chi phí vận hành và có tính linh hoạt cao trong quá trình vận hành. Hệ thống này cũng cho phép nâng cấp và điều chỉnh mà không làm gián đoạn quá trình sản xuất.

Đáp ứng nhu cầu của các phòng sạch trong các ngành công nghiệp như bán dẫn và sản xuất khác ngày càng trở nên quan trọng, và việc sử dụng hệ thống tuần hoàn FFU ngày càng trở thành một giải pháp thiết kế sạch không thể thiếu.

Điều kiện lắp đặt bộ lọc HEPA

Trước khi lắp đặt bộ lọc HEPA, phòng sạch cần được làm sạch kỹ càng để đạt trạng thái sạch nhất có thể.

Trong quá trình lắp đặt bộ lọc cho phòng sạch, việc giữ không khí trong phòng sạch là một ưu tiên quan trọng. Khi FFU được lắp đặt và kích hoạt, hệ thống điều hòa không khí cần phải hoạt động liên tục trong 12 giờ. Sau khi phòng sạch được lau chùi sạch sẽ, chúng ta sẽ ngay lập tức tiến hành lắp đặt bộ lọc.

Việc duy trì sạch sẽ trong phòng là rất quan trọng. Tất cả khung keel cần được lắp đặt và điều chỉnh một cách chính xác và phẳng. Các nhân viên thực hiện việc lắp đặt phải mặc quần áo phòng sạch và găng tay sạch để đảm bảo không gian làm việc không bị ô nhiễm.

Để bảo đảm rằng các bộ lọc hoạt động hiệu quả và lâu dài, môi trường lắp đặt phải được giữ sạch và không có bụi bẩn, cũng như không khí ẩm. Các bộ lọc cần tránh tiếp xúc với nước hoặc các chất lỏng ăn mòn để tránh làm giảm hiệu suất của chúng.

Mỗi nhóm lắp đặt sẽ có 6 người để đảm bảo việc lắp đặt diễn ra một cách hiệu quả và an toàn.

Xem thêm: Vệ sinh phòng sạch

Các biện pháp phòng ngừa khi dỡ hàng

  • FFU và bộ lọc HEPA được đóng gói kỹ lưỡng và được bảo vệ trước khi rời khỏi nhà máy. Khi dỡ hàng, việc sử dụng xe nâng để dỡ toàn bộ pallet là cần thiết. Điều này giúp đảm bảo hàng hóa không bị đổ, tránh bị rung lắc mạnh và va chạm.

  • Sau khi dỡ thiết bị xuống, cần lưu trữ trong một không gian khô ráo và thoáng đãng. Nếu không thể lưu trữ bên trong, việc sử dụng bạt che là cần thiết để bảo vệ khỏi mưa và nước.

  • Vì bộ lọc HEPA sử dụng vật liệu lọc sợi thủy tinh siêu mịn, vật liệu này dễ bị vỡ và hỏng, dẫn đến rò rỉ hạt. Do đó, cần xử lý cẩn thận để tránh rung động và va chạm mạnh.

  • Khi lấy HEPA filter ra, không nên sử dụng dao hoặc bất kỳ vật dụng sắc nhọn nào để cắt túi bao bì, để tránh làm xước giấy lọc.

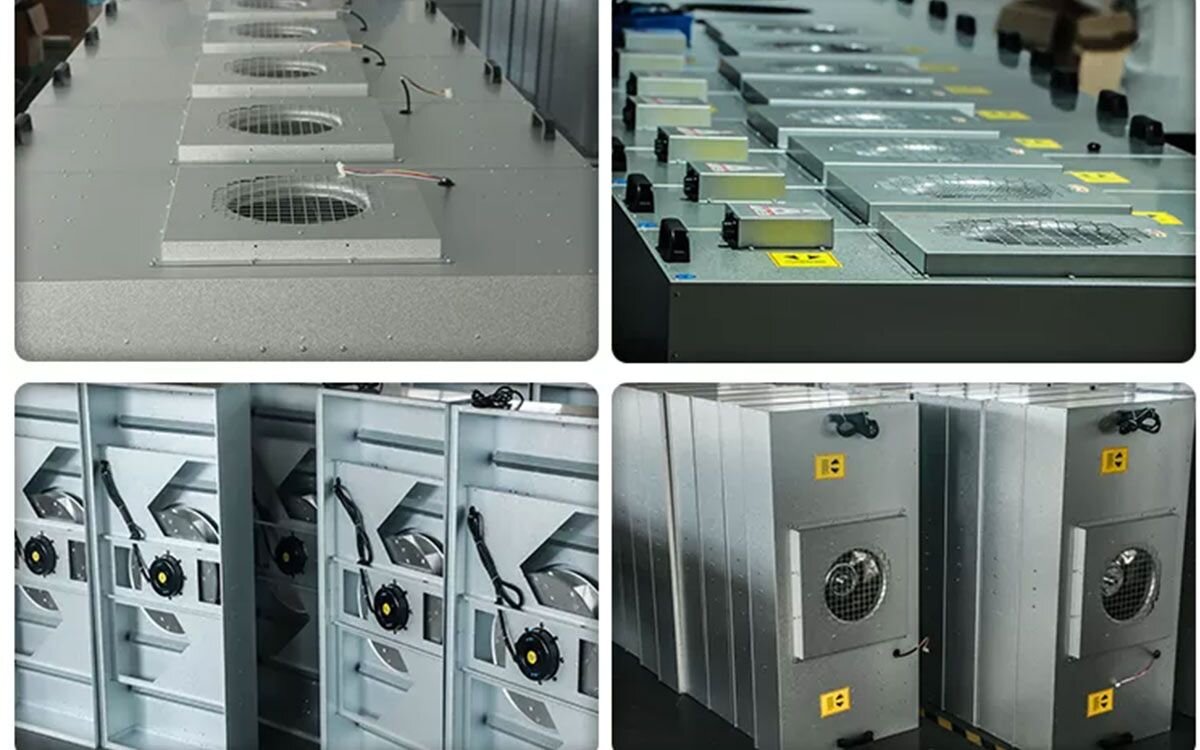

FFU và HEPA filter VCR
FFU và HEPA filter VCR

  • Mỗi phần của bộ lọc nên được di chuyển bởi ít nhất 2 người, người vận hành cần đeo găng tay và tiến hành việc di chuyển cẩn thận, giữ khung bộ lọc bằng cả hai tay.

  • Các bộ lọc không nên được xếp chồng lên nhau; thay vào đó, chúng nên được đặt ngang và đặt sát vào tường trong quá trình lắp đặt.

Những chú ý với bộ lọc khi lắp đặt FFU

Trước khi lắp đặt, cần kiểm tra kỹ bên ngoài của bộ lọc. Một số điểm cần chú ý bao gồm giấy lọc, đệm làm kín, khung, kích thước, thông số kỹ thuật và màng lọc. Nếu phát hiện vấn đề, cần chụp ảnh lại để gửi cho nhà sản xuất xử lý.

Khi lắp đặt bộ lọc, chỉ nên tác động (cầm nắm) vào khung của bộ lọc một cách cẩn thận. Tránh để ngón tay hoặc bất kỳ công cụ nào khác chạm vào giấy lọc.

Cần chú ý đến hướng gió khi lắp đặt bộ lọc, sao cho mũi tên trên khung của nó hướng ra ngoài. Nói cách khác, mũi tên trên khung lọc phải đúng với hướng của luồng gió.

Nghiêm cấm giẫm lên lưới bảo vệ của bộ lọc trong quá trình lắp đặt và không để bất kỳ đồ vật nào lên bề mặt của bộ lọc.

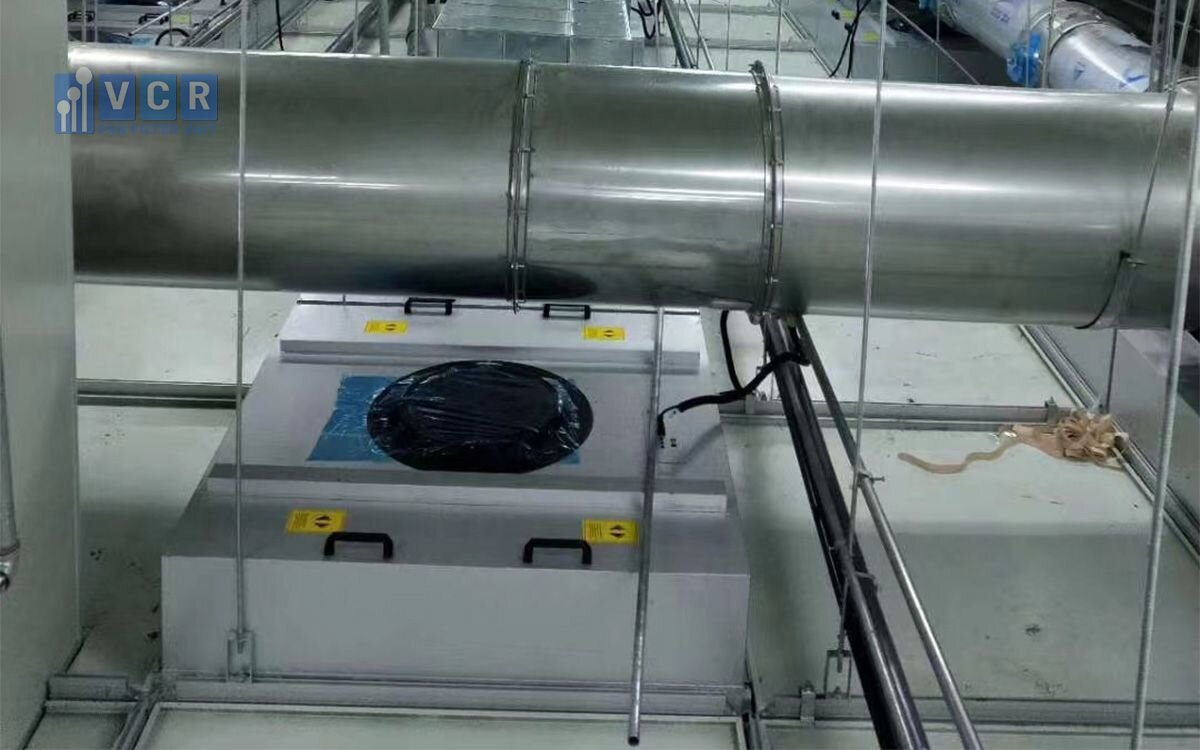

ffu lắp đặt trong phòng sạch

Ngoài ra, cần đeo găng tay khi lắp đặt. Hộp FFU phải được lắp đặt đều với bộ lọc, mép của hộp FFU không được đặt lên trên bộ lọc và không được che khuất bất kỳ vật dụng nào trên FFU. Nghiêm cấm dẫm lên lưới bảo vệ của FFU.

Quy trình lắp đặt FFU trong phòng sạch

Tháo bộ lọc HEPA ra khỏi hộp và kiểm tra xem có bộ phận nào bị hỏng trong quá trình vận chuyển hay không. Gỡ túi nilong và đặt bộ lọc cùng với FFU vào trong phòng sạch.

Tiếp theo, lắp đặt FFU và bộ lọc HEPA lên khung keel. Quá trình này cần sự phối hợp của 2 người trên trần, 2 người ở trên thang, và 2 người ở dưới. Khi lắp đặt, 2 người ở dưới vận chuyển FFU đến 2 người ở trên thang, sau đó 2 người ở trên thang chuyển FFU cho 2 người trên trần đợi sẵn.

Hai người trên thang lấy bộ lọc mà người vận chuyển đưa đến, cầm giữ khung bộ lọc bằng hai tay và nghiêng 45 độ so với trần nhà, sau đó di chuyển qua trần nhà. Trong quá trình vận chuyển, cần thực hiện cẩn thận và tránh tiếp xúc với bề mặt của bộ lọc. Hai người từ trên trần nhà đỡ bộ lọc và điều chỉnh bốn cạnh của khung keel, đặt nó xuống mặt đất, đồng thời chú ý hướng gió của bộ lọc để đảm bảo rằng cửa gió hướng xuống dưới.

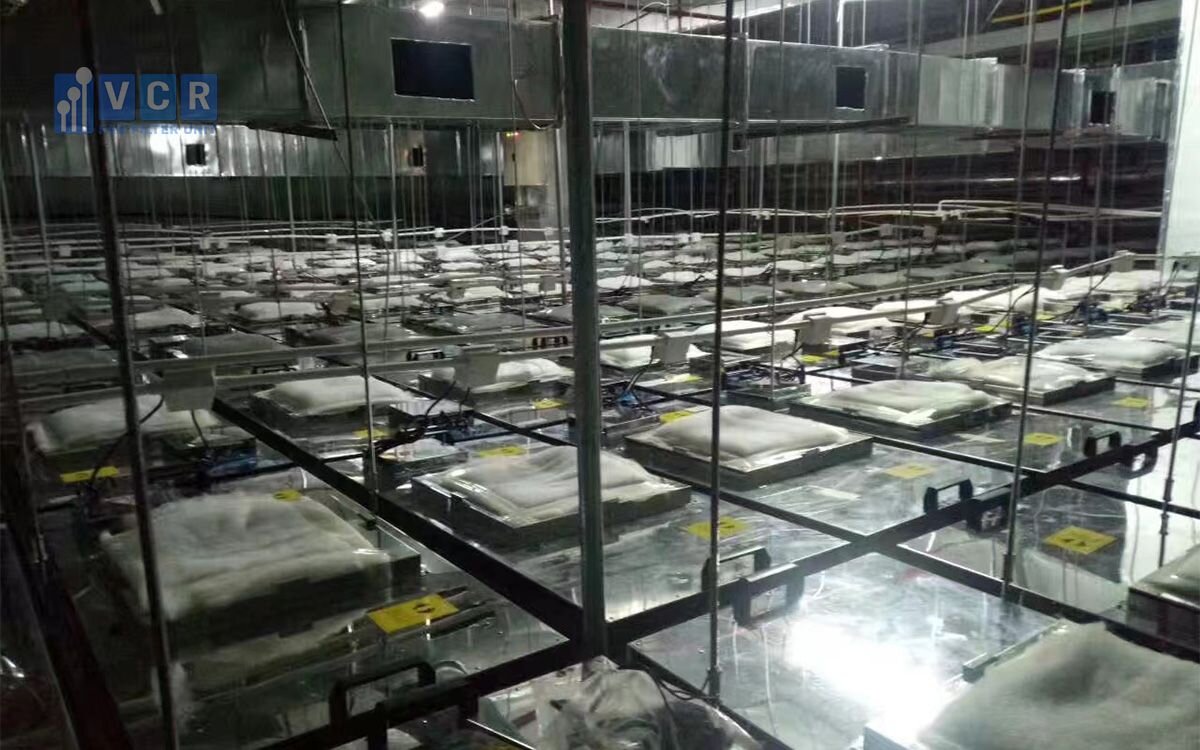

hệ thống ffu trong phòng sạch

Sau đó, căn chỉnh hộp FFU với bộ lọc và đặt nó xuống. Trong quá trình này, cần thực hiện cẩn thận và tránh để cạnh của hộp chạm vào bộ lọc.

Các yêu cầu và quy trình cài đặt điện cho FFU.

Dòng điện mạnh: Trước hết, cần kiểm tra các yếu tố bên ngoài của bộ lọc trước khi lắp đặt. Đối với mỗi FFU, nguồn điện đầu vào là nguồn điện xoay chiều 220V một pha (bao gồm dây dẫn, dây nối đất và dây trung tính), và dòng điện tối đa của mỗi FFU là 1,7A. Do đó, nên kết nối 8 FFU với mỗi đường dây điện chính và sử dụng dây lõi đồng 2,5 mm vuông cho đường dây điện chính. Đối với FFU đầu tiên, có thể sử dụng phích cắm và ổ cắm 15A để kết nối với cầu điện mạnh. Nếu mỗi FFU cần được kết nối với một ổ cắm riêng, có thể sử dụng dây lõi đồng 1,5 mm vuông.

Dòng điện yếu: Kết nối giữa bộ thu FFU (iFan7-Repeater) và FFU, cũng như kết nối giữa các FFU, đều được thực hiện bằng cáp mạng. Yêu cầu cáp mạng này phải được bảo vệ bằng AMP sáu hoặc siêu sáu, và đầu tinh thể cũng cần phải được bảo vệ AMP. Các loại cáp mạng cần được ép thành các dây mạng song song, với thứ tự kết nối đúng từ trái sang phải: trắng cam, cam, trắng xanh, xanh lam, trắng xanh lá cây, xanh lá cây, nâu trắng và nâu. Khi bấm cáp mạng, cần chú ý tiếp xúc hoàn toàn giữa tấm nhôm trong sợi cáp mạng với phần kim loại của đầu pha lê để đạt được hiệu quả tốt nhất.

Những lưu ý quan trọng trong quá trình kết nối cáp nguồn và cáp mạng:
Những lưu ý quan trọng trong quá trình kết nối cáp nguồn và cáp mạng

Những lưu ý quan trọng trong quá trình kết nối cáp nguồn và cáp mạng:

  • Sử dụng dây đồng lõi đơn để kết nối điện chắc chắn, và đảm bảo không có phần nào bị hở sau khi dây được đưa vào đầu đấu nối.

  • Để tránh rò rỉ và giảm ảnh hưởng đến truyền dữ liệu, FFU phải được nối đất.

  • Mỗi nhóm phải sử dụng một cáp mạng riêng biệt và không được trộn lẫn với nhau. FFU cuối cùng của mỗi vùng không được kết nối với các FFU của vùng khác.

  • Các FFU trong mỗi nhóm cần phải được kết nối theo thứ tự số địa chỉ để thuận tiện cho việc kiểm tra lỗi FFU.

Khi lắp đặt, không nên tác động mạnh vào cáp nguồn và cáp mạng. Cần cố định chúng để tránh bị văng ra trong quá trình thi công. Khi định tuyến đường dây mạnh và yếu, cố gắng tránh đi dây song song quá dài và đảm bảo khoảng cách giữa chúng lớn hơn 600mm để giảm nhiễu. Cấm sử dụng cáp mạng quá dài hoặc kết hợp với cáp nguồn.

Cuối cùng, trong quá trình lắp đặt các thành phần liên quan trên lớp xen kẽ, cần chú ý bảo vệ FFU và bộ lọc, giữ bề mặt hộp sạch sẽ và tránh để FFU tiếp xúc với nước để tránh hỏng quạt. Khi kết nối dây nguồn FFU, cần phải tắt nguồn để tránh rò rỉ điện. Sau khi kết nối dây nguồn, cần ngắn mạch tất cả các FFU và có thể bật công tắc nguồn sau khi hoàn thành thử nghiệm. Trong khi thay thế bộ lọc, cũng phải tắt nguồn trước khi tiến hành thay thế.
