Áp suất cửa hút trong hệ FFU

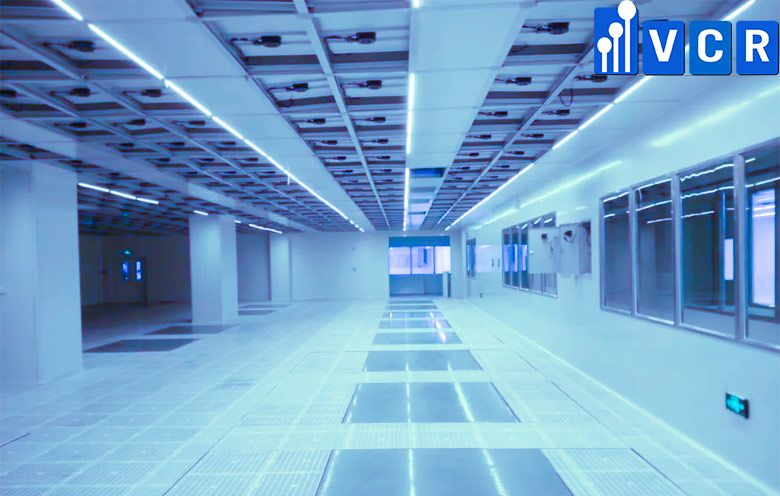

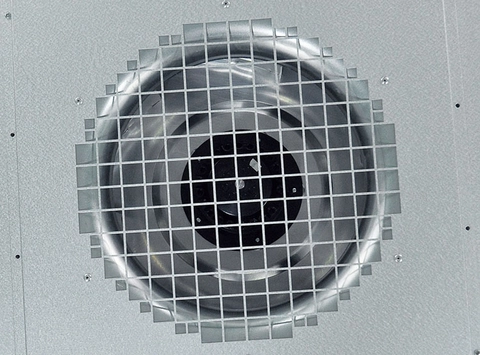

FFU tích hợp quạt, motor, bộ điều khiển và bộ lọc HEPA hoặc ULPA. Không khí được hút vào phía trên thiết bị, đi qua quạt và bộ lọc trước khi cấp xuống phòng sạch. Cửa hút có thể mở trực tiếp vào khoang trần hoặc được kết nối với một nhánh ống gió.

Áp suất cửa hút FFU là trạng thái áp suất của không khí tại khu vực ngay trước quạt. Giá trị này chịu ảnh hưởng từ áp suất khoang trần, đường ống, van điều tiết, lọc sơ cấp và các vật cản gần cửa hút.

Áp suất cần được xác định theo một mốc tham chiếu rõ ràng, chẳng hạn so với áp suất phòng hoặc một vị trí khác trong hệ thống. Trong vận hành, yếu tố quan trọng là tổng mức tăng áp mà quạt phải tạo ra để đưa khí từ phía hút, vượt qua các tổn thất và đi qua bộ lọc.

Điểm làm việc quyết định lưu lượng thực tế

Mỗi cụm quạt có mối quan hệ riêng giữa lưu lượng và áp suất. Lưu lượng thực tế hình thành tại điểm cân bằng giữa khả năng tạo áp của quạt và tổng trở lực của hệ thống.

Khi áp suất tại cửa hút trở nên âm hơn so với điều kiện thiết kế, quạt phải tạo mức tăng áp lớn hơn. Với thiết bị chạy ở tốc độ cố định, điểm làm việc thường dịch chuyển về phía lưu lượng thấp hơn. Vận tốc tại mặt lọc vì thế cũng có thể giảm.

Trường hợp áp suất đầu vào tăng, tải áp mà quạt phải vượt qua có thể giảm, làm lưu lượng tăng nếu tốc độ motor giữ nguyên. Vì vậy, áp suất dương tại cửa hút cũng cần nằm trong phạm vi làm việc của thiết bị để hạn chế lưu lượng vượt khỏi giá trị dự kiến.

Thông số catalogue chỉ phản ánh thiết bị trong điều kiện thử xác định. Một số FFU được công bố đồng thời lưu lượng, trở lực lọc ban đầu và khả năng chịu chênh áp ngoài, cho thấy lưu lượng luôn cần được đọc cùng điều kiện áp suất.

Áp suất trong khoang trần hồi chung

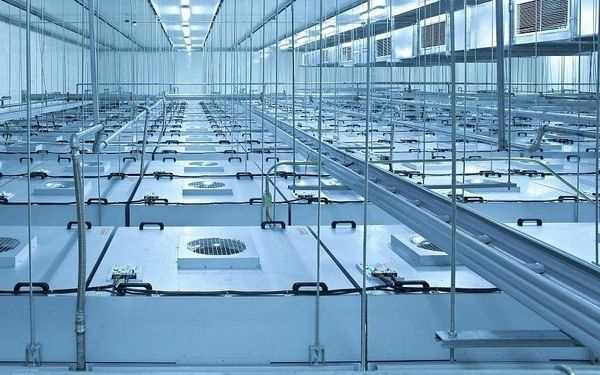

Trong hệ thống sử dụng khoang trần hồi chung, nhiều FFU cùng hút khí từ khoảng không phía trên trần. Khoang này thường nhận khí hồi từ phòng và lượng khí bù đã qua xử lý.

Áp suất âm trong khoang trần là một phần của nguyên lý tuần hoàn, chưa đồng nghĩa hệ thống đang gặp sự cố. Sai lệch bắt đầu đáng chú ý khi mức áp âm vượt khỏi phạm vi thiết kế hoặc phân bố áp suất giữa các khu vực thiếu đồng đều.

FFU nằm gần điểm đưa khí hồi có thể nhận điều kiện đầu vào khác với thiết bị ở xa. Đường ống, cáp điện hoặc kết cấu đặt sát cửa hút cũng làm thay đổi khả năng lấy khí. Khi đó, các FFU cùng model và cùng mức cài đặt vẫn có thể tạo lưu lượng khác nhau.

Độ kín của khoang trần cũng ảnh hưởng đến trạng thái áp suất. Khe hở lớn có thể làm không khí ngoài vùng kiểm soát đi vào khoang, đồng thời khiến điều kiện hút thay đổi theo hoạt động của toàn hệ thống.

Trở lực phía trước FFU nối ống gió

Với FFU nối ống, đường khí phía trước bổ sung thêm trở lực từ chiều dài ống, co chuyển hướng, đoạn chuyển tiết diện, van gió, hộp trộn hoặc lọc sơ cấp.

Cổ nối quá nhỏ làm vận tốc trong ống tăng và tạo tổn thất áp suất lớn hơn. Van đóng một phần hoặc lọc sơ cấp bám bụi cũng khiến áp suất tại cửa hút giảm. Nếu quạt chưa có đủ khả năng bù, lưu lượng cấp xuống phòng sẽ suy giảm.

Đây là lý do một FFU đạt lưu lượng trong điều kiện cửa hút mở có thể cho kết quả khác sau khi được nối vào mạng ống. Việc bổ sung cổ nối cần đi kèm kiểm tra đặc tính quạt và tổng trở lực dự kiến, thay vì chỉ dựa trên kích thước đầu vào.

Phản ứng của từng chế độ điều khiển motor

Với chế độ constant speed, tốc độ quạt được duy trì gần như cố định. Lưu lượng sẽ thay đổi khi áp suất cửa hút hoặc trở lực bộ lọc biến động.

Ở chế độ constant torque, motor duy trì mô-men theo chương trình cài đặt. Chế độ này vẫn cho phép lưu lượng thay đổi theo áp suất phía trước và trở lực lọc, phù hợp với một số hệ nối ống có thiết bị điều tiết ở thượng nguồn.

Chế độ constant airflow chủ động thay đổi tốc độ motor để bù biến động áp suất đầu vào và trở lực bộ lọc. Khi trở lực tăng, quạt có thể tăng tốc để duy trì điểm đặt. Khả năng bù vẫn giới hạn bởi tốc độ tối đa, công suất motor và phạm vi áp suất của thiết bị.

Nếu FFU constant airflow được đặt sau một hộp VAV cũng chủ động giữ lưu lượng, hai vòng điều khiển có thể tác động qua lại. Phương thức điều khiển vì thế cần được phối hợp ngay từ giai đoạn thiết kế.

Nhận diện ảnh hưởng của áp suất đầu vào

Một số dấu hiệu thường gặp gồm FFU cùng mức cài đặt nhưng lưu lượng khác nhau, thiết bị cuối tuyến có vận tốc thấp, motor thường xuyên chạy tốc độ cao hoặc lưu lượng dao động khi van gió thay đổi.

Khi lưu lượng giảm, quá trình kiểm tra nên xem xét đồng thời lọc sơ cấp, HEPA, cửa hút, nguồn điện, tín hiệu điều khiển và trạng thái quạt. Sau đó mới đối chiếu áp suất đầu vào giữa các thiết bị hoặc giữa các chế độ vận hành.

Nếu toàn bộ FFU trong một khu vực cùng biến động, nguyên nhân có thể liên quan đến khoang hồi hoặc hệ thống thượng nguồn. Sai lệch chỉ xuất hiện tại một thiết bị thường dẫn đến việc kiểm tra cửa hút, nhánh ống, van và tình trạng bộ lọc tại vị trí đó.

Lựa chọn FFU VCR theo điều kiện lắp đặt

Khi lựa chọn FFU, các dữ liệu về kiểu đường hút, lưu lượng yêu cầu, trở lực bộ lọc, áp suất đầu vào và phương thức điều khiển motor cần được xác định đồng bộ.

VCR hỗ trợ đối chiếu các thông tin này với cấu hình FFU phù hợp. Với hệ hút từ khoang trần, cần xem xét không gian phía trên và điều kiện hồi khí. Trường hợp nối ống gió cần xác nhận thêm kích thước cổ nối, trở lực đường hút và thiết bị điều tiết phía trước.

Thông số được lựa chọn theo điều kiện thực tế giúp hạn chế tình trạng lưu lượng sau lắp đặt khác đáng kể so với giá trị dự kiến.

Kết luận

Áp suất cửa hút FFU làm thay đổi mức tăng áp mà quạt phải tạo ra, từ đó tác động trực tiếp đến lưu lượng thực tế. Việc đánh giá cần kết hợp đường hút, trở lực bộ lọc, đặc tính quạt và chế độ điều khiển motor.

Khi điều kiện đầu vào được xác định từ đầu, FFU có cơ sở duy trì lưu lượng ổn định hơn trong suốt quá trình vận hành.

FAQs

Áp suất cửa hút âm có làm lưu lượng FFU giảm?

Lưu lượng có xu hướng giảm khi áp suất cửa hút âm hơn làm tăng mức áp quạt phải vượt qua. Mức thay đổi phụ thuộc vào đặc tính quạt và chương trình motor.

FFU constant airflow có luôn giữ được lưu lượng?

Thiết bị duy trì điểm đặt trong phạm vi tốc độ, công suất và áp suất thiết kế. Khi vượt khả năng bù, lưu lượng vẫn có thể giảm.

Lưu lượng thấp có đồng nghĩa lọc HEPA đã tắc?

Trở lực HEPA tăng là một nguyên nhân. Áp suất khoang trần, đường ống, van gió, cửa hút, nguồn điện và điều khiển motor cũng cần được kiểm tra.
