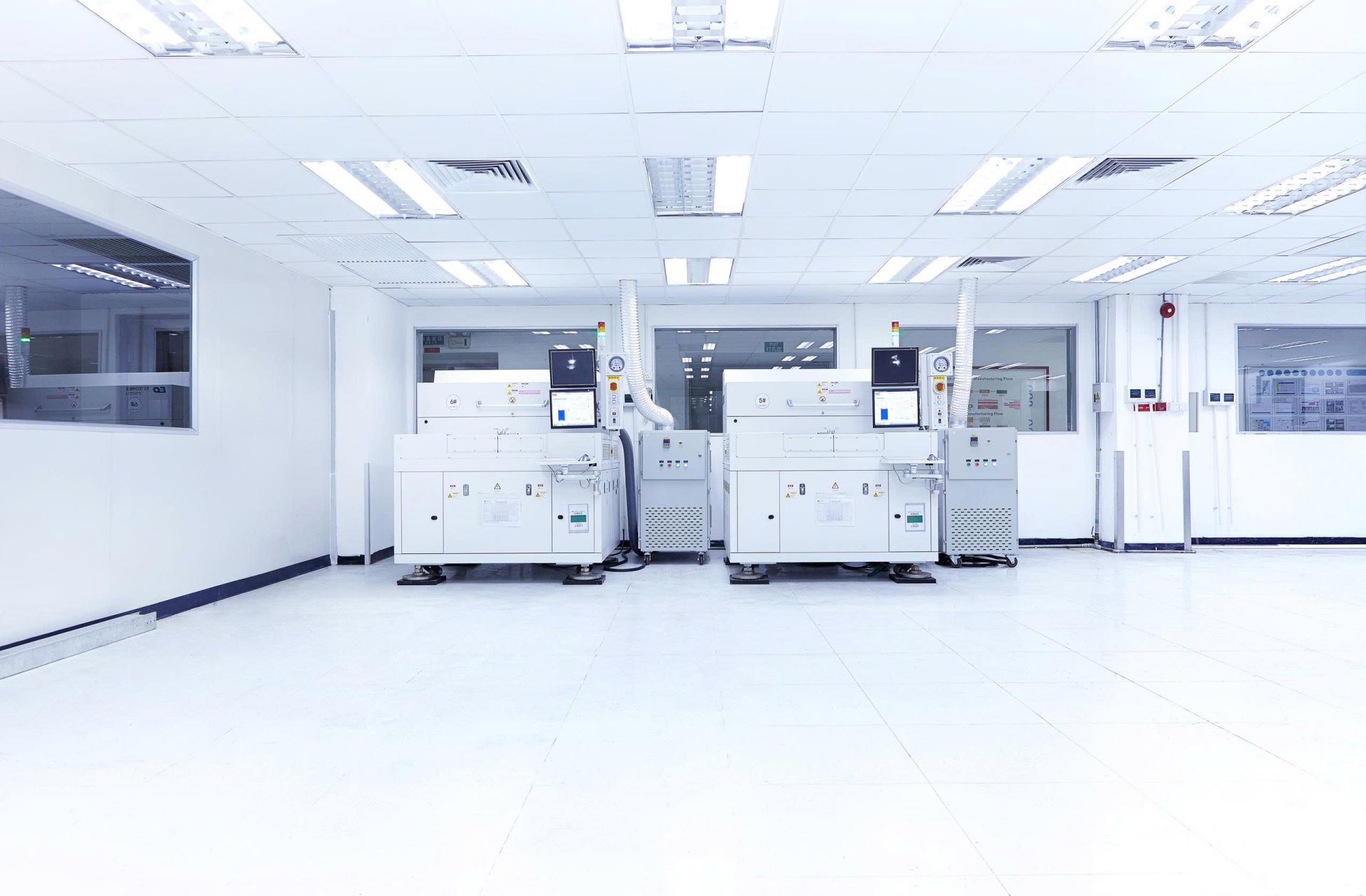

Một FFU có thể đạt lưu lượng tổng theo yêu cầu nhưng vẫn xuất hiện vùng vận tốc thấp trên mặt lọc. Hiểu đúng mối quan hệ giữa lưu lượng, vận tốc và độ đồng đều giúp đánh giá thiết bị sát hơn với điều kiện vận hành thực tế.
- Vì sao ba thông số này thường bị nhầm lẫn?
- Lưu lượng khí FFU là gì?
- Vận tốc mặt lọc phản ánh điều gì?
- Độ đồng đều dòng khí là gì?
- So sánh lưu lượng, vận tốc và độ đồng đều
- Vì sao lưu lượng đạt nhưng dòng khí vẫn thiếu đồng đều?
- Nên đo lưu lượng hay vận tốc mặt lọc?
- Cách đọc kết quả đo FFU
- Các thông số này có quyết định cấp sạch của phòng không?
- Lựa chọn FFU VCR theo yêu cầu lưu lượng
- Kết luận
- FAQs
Vì sao ba thông số này thường bị nhầm lẫn?
Lưu lượng khí, vận tốc mặt lọc và độ đồng đều dòng khí đều liên quan đến lượng không khí đi qua FFU. Vì vậy, trong trao đổi kỹ thuật, các khái niệm này đôi khi được dùng thay thế cho nhau dù chúng phản ánh những đặc điểm khác nhau.
Cụm từ “tốc độ gió FFU” có thể chỉ vận tốc đo tại một điểm, vận tốc trung bình trên toàn mặt lọc hoặc mức tốc độ được cài đặt cho quạt. Trong khi đó, lưu lượng cho biết tổng thể tích khí đi qua thiết bị trong một khoảng thời gian.
Độ đồng đều lại thể hiện mức chênh lệch giữa các điểm đo trên mặt lọc. Một FFU có vận tốc trung bình phù hợp vẫn có thể tồn tại vùng khí cao ở giữa và vùng khí thấp tại cạnh hoặc góc.
Do đó, khi đọc thông số hoặc kết quả kiểm tra, cần xác định rõ đang nói đến giá trị nào, đo ở vị trí nào và trong điều kiện vận hành ra sao.
Lưu lượng khí FFU là gì?
Lưu lượng khí FFU là tổng thể tích không khí đi qua thiết bị trong một đơn vị thời gian. Thông số này thường được dùng để xác định năng lực cấp khí của từng FFU và ước tính tổng lượng khí sạch đưa vào phòng.
Lưu lượng có thể được biểu thị bằng m³/h hoặc m³/s. Về nguyên lý, lưu lượng được xác định từ vận tốc trung bình nhân với diện tích dòng khí đi qua. Vì vậy, hai FFU có cùng vận tốc mặt lọc nhưng khác kích thước sẽ tạo ra lưu lượng khác nhau.
Thông số lưu lượng công bố trên tài liệu kỹ thuật thường được xác định trong một điều kiện vận hành nhất định. Khi FFU được lắp lên trần, kết quả thực tế còn chịu ảnh hưởng từ trở lực bộ lọc, tốc độ quạt, điều kiện hút khí phía trên trần và trạng thái nguồn điện.
Trong thiết kế phòng sạch, tổng lưu lượng còn được sử dụng để xem xét số lần trao đổi khí. Tuy nhiên, chỉ số này chưa phản ánh khí sạch đang đi qua khu vực nào, có tiếp cận vùng làm việc hay hình thành đường đi ngắn từ điểm cấp đến cửa hồi.
Vận tốc mặt lọc phản ánh điều gì?
Vận tốc mặt lọc là tốc độ chuyển động của không khí tại bề mặt đầu ra của bộ lọc hoặc tại mặt phẳng đo được xác định trước. Đơn vị thường dùng là m/s.
Khi đặt đầu dò tại một vị trí trên mặt FFU, kết quả thu được là vận tốc điểm. Để đánh giá toàn bộ thiết bị, cần đo tại nhiều vị trí rồi tính giá trị trung bình.
Vận tốc mặt lọc có thể được phân thành:
- Vận tốc tại từng điểm đo.
- Vận tốc trung bình của toàn bộ lưới đo.
- Vận tốc danh định theo cấu hình thiết bị.
- Vận tốc thực tế khi FFU đã lắp trên trần.
Kết quả đo chịu ảnh hưởng từ khoảng cách giữa đầu dò và mặt lọc, hướng đặt đầu đo, số lượng điểm, tấm khuếch tán và điều kiện dòng khí xung quanh. Vì vậy, các lần kiểm tra dùng để theo dõi xu hướng nên duy trì cùng phương pháp và vị trí đo.
Vận tốc trung bình giúp ước tính lưu lượng, nhưng chưa cho biết khí được phân bố đều hay tập trung tại một số khu vực.
Độ đồng đều dòng khí là gì?
Độ đồng đều dòng khí thể hiện mức độ gần nhau giữa các giá trị vận tốc trên bề mặt FFU. Khi phần lớn điểm đo nằm gần giá trị trung bình, mặt lọc có phân bố khí tương đối ổn định.
Ngược lại, nếu một số vị trí có vận tốc quá thấp hoặc quá cao, giá trị trung bình vẫn có thể đạt yêu cầu nhưng dòng khí thực tế đã xuất hiện sai lệch.
Ví dụ, khu vực giữa mặt lọc có vận tốc cao trong khi các góc thấp hơn đáng kể. Khi cộng toàn bộ điểm đo, vận tốc trung bình vẫn phù hợp. Tuy nhiên, vùng khí yếu tại góc có thể ảnh hưởng đến khả năng quét khí phía dưới FFU.
Độ đồng đều thường được đánh giá bằng cách so sánh từng điểm với giá trị trung bình hoặc giới hạn đã được xác lập cho dự án. Mức sai lệch chấp nhận cần dựa trên phương pháp thử, đặc tính thiết bị và yêu cầu của khu vực thay vì sử dụng một tỷ lệ cố định cho mọi hệ thống.
So sánh lưu lượng, vận tốc và độ đồng đều
| Thông số | Nội dung phản ánh | Đơn vị thường dùng | Cách đánh giá |
|---|---|---|---|
| Lưu lượng khí | Tổng lượng không khí đi qua FFU | m³/h, m³/s | Đo tổng hoặc tính từ vận tốc trung bình và diện tích |
| Vận tốc mặt lọc | Tốc độ khí tại bề mặt đo | m/s | Đo tại từng điểm hoặc theo lưới |
| Độ đồng đều | Mức chênh lệch giữa các điểm | Tỷ lệ hoặc độ lệch | So sánh các điểm với giá trị trung bình hoặc giới hạn |
Có thể hiểu đơn giản: lưu lượng cho biết FFU cấp được bao nhiêu khí, vận tốc cho biết khí đi nhanh thế nào, còn độ đồng đều cho biết lượng khí đó được phân bố ra sao.
Vì sao lưu lượng đạt nhưng dòng khí vẫn thiếu đồng đều?
Phân bố áp suất trong thân FFU là một trong những yếu tố ảnh hưởng đến vận tốc trên mặt lọc. Vị trí quạt, cấu tạo hộp và bộ phận hướng dòng quyết định không khí được trải đều đến đâu trước khi đi qua bộ lọc.
Bộ lọc bám bụi không đều cũng có thể tạo ra vùng trở lực cao và làm vận tốc tại khu vực đó suy giảm. Hiện tượng này có thể xuất hiện khi cửa hút bị che một phần hoặc bụi tập trung nhiều ở một vùng của lọc sơ cấp.
Khung lọc bị biến dạng, nếp lọc xẹp hoặc tấm khuếch tán bám bẩn cũng làm thay đổi dòng khí đầu ra. Tăng tốc độ quạt có thể nâng lưu lượng trung bình, nhưng chưa xử lý được nguyên nhân gây sai lệch cục bộ.
Ngoài ra, kết quả thiếu đồng đều đôi khi đến từ phương pháp đo. Số điểm quá ít, đầu dò đặt lệch hoặc người đo thay đổi khoảng cách giữa các vị trí có thể làm dữ liệu thiếu tính đại diện.
Nên đo lưu lượng hay vận tốc mặt lọc?
Phương pháp đo được lựa chọn theo mục tiêu kiểm tra.
Khi cần xác định tổng lượng khí đi qua một FFU, phương pháp đo bao phủ toàn bộ đầu ra thường cho kết quả trực tiếp hơn. Nếu mục tiêu là đánh giá phân bố khí trên mặt lọc, nên sử dụng lưới đo vận tốc tại nhiều điểm.
Trong bảo trì định kỳ, điều quan trọng là duy trì cùng phương pháp giữa các lần kiểm tra. Dữ liệu thu được có thể dùng để nhận biết xu hướng giảm lưu lượng, tăng chênh lệch giữa các điểm hoặc thay đổi sau khi vệ sinh lọc sơ cấp.
Nếu cần đánh giá dòng khí tại vùng sản phẩm, kết quả tại mặt FFU chưa đủ. Dòng khí còn bị ảnh hưởng bởi khoảng cách đến vùng làm việc, máy móc, bàn thao tác, tải nhiệt và vị trí hồi gió.
Cách đọc kết quả đo FFU
Kết quả đo nên được xem xét theo ba lớp dữ liệu.
Trước hết là giá trị trung bình, phản ánh trạng thái vận hành tổng thể. Tiếp theo là giá trị cao nhất và thấp nhất, giúp nhận biết biên độ phân bố trên mặt lọc.
Cuối cùng là vị trí của các điểm sai lệch. Nếu nhiều điểm cùng giảm theo thời gian, nguyên nhân có thể liên quan đến trở lực lọc tăng, tốc độ quạt hoặc nguồn điện. Nếu chỉ một vùng suy giảm, nên kiểm tra tấm khuếch tán, tình trạng vật lý của lọc và vật cản tại cửa hút.
Dữ liệu cũng cần gắn với trạng thái thiết bị như tốc độ quạt, thời gian sử dụng lọc, tình trạng lọc sơ cấp và điều kiện khoang trần. Cách theo dõi này giúp tránh kết luận chỉ từ một giá trị riêng lẻ.
Các thông số này có quyết định cấp sạch của phòng không?
Lưu lượng và độ đồng đều ảnh hưởng đến khả năng đưa khí sạch vào phòng và cuốn hạt khỏi khu vực làm việc. Tuy nhiên, cấp sạch được xác định theo nồng độ hạt trong không khí tại các vị trí lấy mẫu.
Một FFU có lưu lượng phù hợp nhưng bố trí chưa đúng vị trí vẫn có thể để lại vùng khí tù. Tương tự, vận tốc mặt lọc đồng đều chưa bảo đảm dòng khí tiếp tục ổn định sau khi gặp máy móc hoặc người vận hành.
Kết quả phòng sạch còn phụ thuộc vào số lượng FFU, vị trí hồi gió, tải hạt, độ kín không gian và quy trình sản xuất. Vì vậy, thông số FFU là dữ liệu vận hành quan trọng nhưng chưa thay thế cho việc đánh giá điều kiện sạch của toàn phòng.

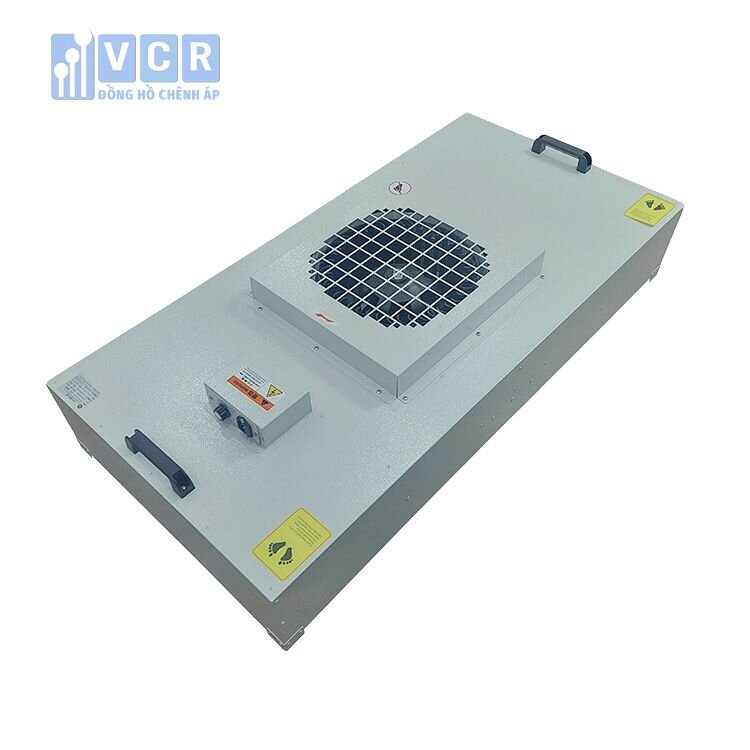

Lựa chọn FFU VCR theo yêu cầu lưu lượng
Khi lựa chọn FFU, cần đối chiếu diện tích mặt lọc, lượng khí yêu cầu, tốc độ vận hành, trở lực bộ lọc và điều kiện bố trí trên trần. Thiết bị có kích thước lớn hơn có thể tạo lưu lượng cao hơn ở cùng mức vận tốc trung bình, nhưng vẫn cần phù hợp với mô-đun trần và đường hồi khí.
VCR hỗ trợ lựa chọn cấu hình FFU dựa trên kích thước ô lắp, lưu lượng yêu cầu, cấp lọc và phương thức điều chỉnh tốc độ. Thông số sản phẩm là cơ sở ban đầu để nhà thầu xây dựng phương án; kết quả thực tế cần được đối chiếu sau khi thiết bị được lắp trong điều kiện vận hành của dự án.
Việc đánh giá lưu lượng và độ đồng đều toàn hệ thống cần được thực hiện theo phương pháp đo đã thống nhất giữa các bên triển khai.
Kết luận
Lưu lượng khí phản ánh năng lực cấp khí tổng thể, vận tốc mặt lọc cho biết tốc độ khí tại vị trí đo, còn độ đồng đều thể hiện cách dòng khí được phân bố trên FFU.
Đánh giá đồng thời cả ba thông số giúp nhận biết những trường hợp giá trị trung bình đạt nhưng vẫn tồn tại vùng khí yếu, từ đó có cơ sở kiểm tra bộ lọc, quạt, tấm khuếch tán và điều kiện lắp đặt.
FAQs
Lưu lượng và vận tốc mặt lọc có giống nhau không?
Hai thông số có liên hệ qua diện tích dòng khí đi qua nhưng không giống nhau. Cùng một vận tốc trung bình, FFU có diện tích mặt lọc lớn hơn sẽ tạo lưu lượng cao hơn.
Vận tốc trung bình đạt có nghĩa dòng khí đồng đều không?
Giá trị trung bình có thể đạt dù một số điểm quá cao hoặc quá thấp. Cần xem toàn bộ kết quả trên lưới đo.
Vì sao vận tốc FFU giảm sau một thời gian?
Nguyên nhân có thể đến từ trở lực lọc tăng, lọc sơ cấp bám bụi, cửa hút bị cản, tốc độ quạt, nguồn điện hoặc phương pháp đo.
Độ đồng đều tại mặt lọc có phản ánh dòng khí tại bàn làm việc không?
Độ đồng đều tại mặt lọc là dữ liệu ban đầu. Dòng khí tại vùng làm việc còn chịu ảnh hưởng từ khoảng cách, máy móc, tải nhiệt và vị trí hồi gió.
