Số lượng quạt chưa phản ánh đầy đủ hiệu suất FFU

FFU là một cụm thiết bị hoàn chỉnh gồm quạt, motor, bộ lọc, khoang phân phối khí, tấm khuếch tán và bộ điều khiển. Số quạt chỉ cho biết số nguồn tạo áp bên trong thiết bị, chưa thể hiện trực tiếp lưu lượng, độ ồn hay khả năng duy trì độ sạch.

Hiệu suất thực tế còn phụ thuộc vào đường kính cánh quạt, tốc độ quay, đặc tính motor, trở lực HEPA hoặc ULPA, áp suất cửa hút và hình học của khoang gió.

Một FFU một quạt được thiết kế đúng điểm làm việc vẫn có thể cấp khí đồng đều trên toàn bộ mặt lọc. Ngược lại, FFU nhiều quạt có bố trí khoang gió chưa phù hợp vẫn dễ hình thành vùng vận tốc không đồng đều.

Vì vậy, số lượng quạt nên được xem cùng dữ liệu lưu lượng tại áp suất thiết kế, thay vì dùng như tiêu chí độc lập để đánh giá thiết bị.

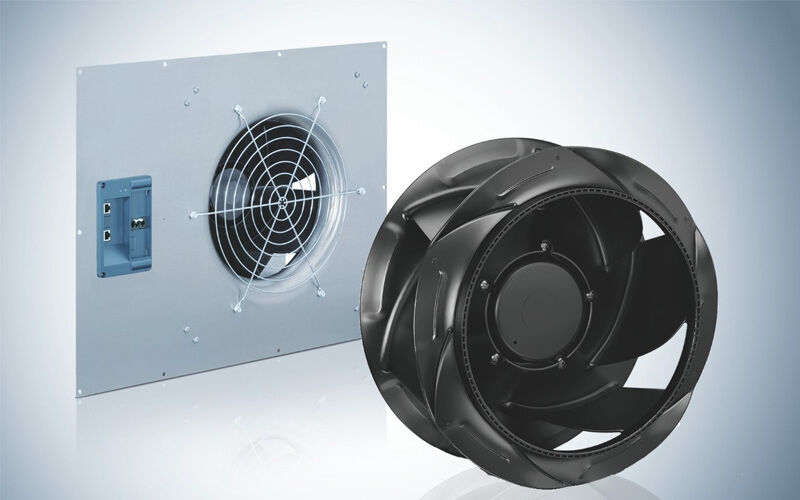

FFU một quạt phù hợp với mô-đun tiêu chuẩn

Cấu hình một quạt thường được sử dụng cho các mô-đun FFU có kích thước và lưu lượng phổ biến. Kết cấu gọn giúp hệ thống điện, điều khiển và bảo trì đơn giản hơn.

Quạt thường đặt ở vùng trung tâm hoặc vị trí được tính toán theo cấu tạo plenum. Không khí sau quạt đi vào khoang phân phối, sau đó được trải đều trước khi xuyên qua bộ lọc.

Độ đồng đều dòng khí vì thế không phụ thuộc riêng vào vị trí quạt. Tấm hướng dòng, baffle, chiều cao khoang và trở lực của mặt lọc đều tham gia vào quá trình phân phối.

FFU một quạt phù hợp khi:

  • Kích thước mặt lọc nằm trong phạm vi tiêu chuẩn.
  • Quạt đơn đáp ứng đủ lưu lượng và áp suất.
  • Chiều cao thiết bị cho phép bố trí quạt phù hợp.
  • Dự án ưu tiên kết cấu gọn và bảo trì đơn giản.
  • Từng FFU chưa đặt mục tiêu dự phòng motor nội bộ.

Cấu hình này cũng giúp giảm số lượng driver, đầu nối và tín hiệu giám sát trên mỗi thiết bị.

FFU hai quạt chia tải trên mặt lọc dài

FFU hai quạt thường được xem xét khi mặt lọc có chiều dài lớn hoặc một quạt đơn khó đáp ứng đồng thời lưu lượng, áp suất và giới hạn chiều cao.

Hai quạt hoạt động song song trong cùng khoang gió. Tổng lưu lượng hình thành từ lưu lượng của từng quạt tại một mức áp suất chung. Tuy nhiên, kết quả thực tế thường thấp hơn phép cộng đơn giản do tổn thất trong thân thiết bị và sự tương tác giữa các vùng hút, xả.

Cấu hình hai quạt có thể sử dụng hai motor nhỏ hơn thay cho một motor lớn. Giải pháp này tạo thêm lựa chọn về chiều cao thiết bị, vị trí bố trí và khả năng chia khí trên mặt lọc.

Hiệu quả phụ thuộc nhiều vào khoảng cách giữa hai quạt và hình dạng khoang gió. Nếu dòng xả tập trung quá mạnh tại hai vị trí, bề mặt lọc dễ xuất hiện vùng vận tốc cao – thấp. Plenum và tấm phân phối phải làm nhiệm vụ cân bằng trước khi khí đi qua HEPA.

FFU hai quạt phù hợp với mô-đun dài, lưu lượng lớn hơn cấu hình tiêu chuẩn hoặc thiết bị bị giới hạn về chiều cao thân vỏ.

FFU bốn quạt dành cho mô-đun lớn và cấu hình đặc thù

FFU bốn quạt thường xuất hiện ở các thiết bị có diện tích mặt lọc lớn, clean booth, mini-environment hoặc mô-đun thiết kế riêng theo yêu cầu.

Bốn nguồn khí được phân bố trên nhiều vùng của plenum, hỗ trợ đưa khí đến gần các khu vực khác nhau của mặt lọc. Lợi thế này chỉ phát huy khi quạt, khoang gió và tấm khuếch tán được tính toán đồng bộ.

Số lượng quạt nhiều hơn cũng kéo theo bốn motor, bốn driver hoặc nhiều kênh tín hiệu điều khiển. Khi một quạt chạy lệch tốc độ, trường áp suất trong khoang thay đổi, làm vùng phía dưới quạt đó có thể giảm vận tốc.

Vì vậy, FFU bốn quạt chưa phải một cấp thiết bị cao hơn FFU một quạt. Đây là phương án kỹ thuật dành cho một điểm làm việc hoặc hình học thiết bị cụ thể.

Nhiều quạt chủ yếu mở rộng lưu lượng

Khi các quạt chạy song song, lưu lượng của chúng được cộng tại cùng một mức áp suất tĩnh. Cách bố trí này chủ yếu mở rộng khả năng cấp khí, thay vì tự động làm áp suất tăng theo số lượng quạt.

Khả năng vượt qua trở lực vẫn phụ thuộc vào đường đặc tính của từng quạt. Nếu mỗi quạt có giới hạn áp suất thấp, việc bố trí thêm nhiều quạt song song chưa giải quyết được bộ lọc có trở lực quá cao.

Khi so sánh cấu hình quạt FFU, các thông số quan trọng gồm:

  • Lưu lượng tại áp suất thiết kế.
  • Trở lực bộ lọc sạch và cuối chu kỳ.
  • Áp suất ngoài cho phép.
  • Công suất điện tại điểm làm việc.
  • Dải điều chỉnh tốc độ.
  • Độ ồn của toàn bộ thiết bị.

Hai FFU có cùng số quạt vẫn có thể cho kết quả hoàn toàn khác nhau nếu loại quạt, motor và cấu tạo plenum khác nhau.

Cấu hình nhiều quạt có tạo dự phòng?

Nhiều motor tạo điều kiện để xây dựng khả năng dự phòng, nhưng số quạt lớn chưa đồng nghĩa hệ thống đã có dự phòng thực sự.

Nếu bốn quạt đều phải chạy gần mức tối đa để đạt lưu lượng thiết kế, một quạt dừng sẽ làm tổng lưu lượng giảm rõ rệt. Các quạt còn lại thiếu khoảng công suất để bù lại phần thiếu hụt.

Dự phòng chỉ hình thành khi hệ thống có:

  • Phần công suất dư của các quạt còn hoạt động.
  • Điều khiển độc lập từng motor.
  • Phản hồi tốc độ hoặc cảnh báo quạt dừng.
  • Logic tăng tốc để bù lưu lượng.
  • Giải pháp hạn chế khí hồi ngược qua quạt đã ngừng.

Trong trường hợp thiếu cơ chế cách ly, không khí có thể chảy ngược qua vị trí quạt dừng, làm hiệu suất toàn cụm giảm thêm.

Nhiều quạt chưa chắc vận hành êm hơn

Chia tải cho nhiều quạt nhỏ có thể giúp từng motor chạy ở tốc độ thấp hơn. Tuy nhiên, tổng mức âm còn chịu ảnh hưởng từ số nguồn phát, tốc độ cánh, cộng hưởng thân vỏ và sự tương tác giữa các quạt.

Bốn quạt nhỏ chạy nhanh có thể tạo mức âm cao hơn một quạt lớn hoạt động gần vùng hiệu suất tốt. Chiều cao plenum và khả năng giảm rung của kết cấu cũng ảnh hưởng đến âm thanh truyền xuống phòng.

Do đó, độ ồn nên được so sánh trên toàn bộ FFU tại cùng lưu lượng và áp suất. Việc chỉ đối chiếu số motor hoặc công suất từng quạt chưa phản ánh trải nghiệm âm học trong phòng sạch.

So sánh FFU một quạt, hai quạt và bốn quạt

Tiêu chí Một quạt Hai quạt Bốn quạt
Phạm vi phổ biến Mô-đun tiêu chuẩn Mặt lọc dài, lưu lượng lớn hơn Mô-đun lớn hoặc thiết kế riêng
Kết cấu Gọn Nhiều linh kiện hơn Phức tạp nhất
Phân phối khí Phụ thuộc plenum và baffle Chia khí từ hai vùng Chia khí trên nhiều vùng
Điều khiển Đơn giản Có thể giám sát từng quạt Nhiều kênh điều khiển
Khả năng dự phòng Thường không có Có thể thiết kế Thuận lợi hơn khi có công suất dư
Bảo trì Ít đầu mối Tăng số motor Nhiều linh kiện cần quản lý
Độ ồn Theo điểm làm việc quạt đơn Phụ thuộc mức chia tải Phụ thuộc tổng thể nhiều nguồn

FFU VCR đáp ứng linh hoạt theo yêu cầu dự án

VCR cung cấp các dòng FFU phòng sạch với cấu hình quạt, lưu lượng, kích thước, vật liệu vỏ và cấp lọc được lựa chọn theo điều kiện lắp đặt. Thiết bị sử dụng motor hiệu suất cao, hỗ trợ điều chỉnh tốc độ và tích hợp linh hoạt vào hệ trần phòng sạch, clean booth hoặc vùng sạch cục bộ.

Với mô-đun kích thước lớn hoặc yêu cầu lưu lượng cao, VCR tư vấn cấu hình FFU nhiều quạt phù hợp với trở lực lọc, giới hạn chiều cao và phương thức điều khiển. Sự đồng bộ giữa quạt, motor, khoang phân phối khí và HEPA giúp thiết bị duy trì dòng khí ổn định, thuận tiện cho vận hành lâu dài.

Kết luận

FFU nhiều quạt phù hợp với mô-đun có diện tích lớn, lưu lượng cao, giới hạn chiều cao hoặc yêu cầu phân phối khí và dự phòng đặc thù. Trong khi đó, FFU một quạt vẫn là lựa chọn hiệu quả khi quạt đáp ứng đúng điểm làm việc và khoang gió tạo được phân bố khí ổn định.

Phương án phù hợp được xác định theo lưu lượng, áp suất, trở lực lọc, độ ồn và cách vận hành khi một motor gặp sự cố, thay vì chỉ dựa vào số lượng quạt.

FAQs

Hai quạt có cho lưu lượng gấp đôi một quạt không?

Tổng lưu lượng phụ thuộc vào đường đặc tính quạt và trở lực của thiết bị. Tổn thất trong plenum khiến kết quả thực tế thường khác phép cộng lý thuyết.

FFU bốn quạt có tạo áp suất cao hơn không?

Các quạt chạy song song chủ yếu mở rộng lưu lượng tại cùng một mức áp suất. Khả năng tạo áp vẫn phụ thuộc vào đặc tính của từng quạt.

Một quạt dừng thì các quạt còn lại có tự bù không?

Khả năng bù chỉ xuất hiện khi hệ thống có công suất dự phòng, điều khiển độc lập và logic tăng tốc các quạt còn hoạt động.
