Hai cấu hình khác nhau ở đường hút khí

FFU là thiết bị tích hợp quạt, động cơ, bộ điều khiển và bộ lọc HEPA hoặc ULPA. Quạt tạo áp để đưa không khí qua bộ lọc trước khi cấp vào phòng sạch.

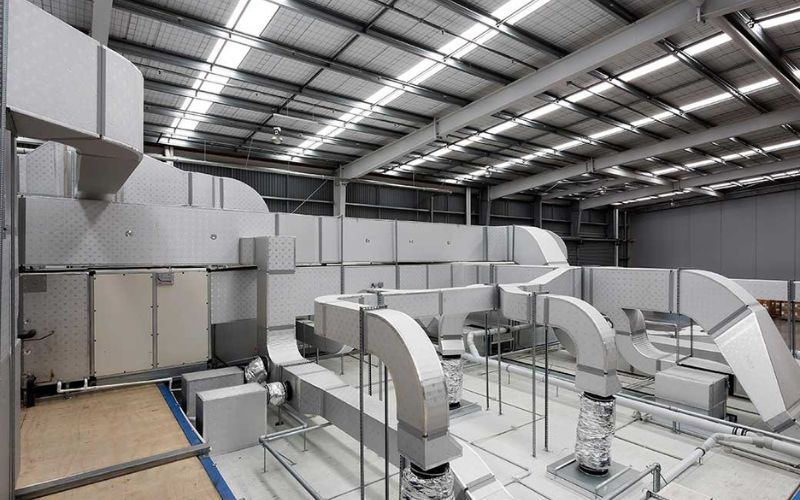

Với FFU nối ống gió, cửa hút của thiết bị được kết nối trực tiếp với một nhánh ống. Không khí từ AHU, đường hồi hoặc hộp trộn được dẫn đến từng FFU theo tuyến đã thiết kế.

Ở cấu hình khoang trần hồi chung, nhiều FFU cùng hút không khí từ khoảng không phía trên trần. Khí hồi từ phòng và lượng khí bù đã xử lý được đưa vào khoang này, sau đó từng FFU tiếp tục lọc trước khi cấp xuống khu vực sạch.

Điểm khác biệt chính nằm ở cách tổ chức đường khí trước quạt. Một phương án sử dụng mạng ống riêng, phương án còn lại dùng toàn bộ khoang trần làm không gian thu và phân phối khí đến các FFU.

Phân biệt FFU nối ống với hộp lọc HEPA

Cổ nối ống gió chưa phải dấu hiệu duy nhất để xác định một thiết bị là FFU. Cần kiểm tra bên trong thiết bị có cụm quạt và motor hay không.

FFU nối ống gió vẫn tạo áp bằng quạt tích hợp. Hộp lọc HEPA nối ống chỉ chứa bộ lọc và các chi tiết làm kín, còn áp lực đẩy khí hoàn toàn đến từ quạt trung tâm của hệ HVAC.

Sự khác biệt này ảnh hưởng trực tiếp đến tính toán trở lực, phương thức điều khiển và công tác bảo trì. Khi đọc bản vẽ hoặc báo giá, tên thiết bị nên được đối chiếu với cấu tạo thực tế thay vì chỉ dựa vào hình dạng bên ngoài.

FFU nối ống gió phù hợp với trường hợp nào?

Cấu hình nối ống phù hợp với công trình đã có sẵn mạng ống đến từng vị trí cấp khí. Trong dự án cải tạo, các nhánh ống hiện hữu có thể được phối hợp với FFU nếu kích thước đầu nối, lưu lượng và áp suất đáp ứng yêu cầu của thiết bị.

Đường khí riêng giúp kỹ sư xác định rõ nguồn khí đến từng khu vực. Khí tươi và khí hồi có thể được phối trộn từ trước, sau đó phân phối đến các nhánh theo phương án HVAC.

Cấu hình này cũng phù hợp khi khoang trần chưa đủ kín để làm đường hồi chung, hoặc không gian phía trên trần liên thông với nhiều khu vực kỹ thuật khác. Việc dẫn khí bằng ống giúp hạn chế FFU hút trực tiếp không khí từ một khoang chưa được kiểm soát đầy đủ.

Đổi lại, số lượng nhánh ống, cổ nối và giá treo sẽ tăng theo số lượng FFU. Khi cần di chuyển thiết bị, mạng ống cũng phải được điều chỉnh tương ứng. Yếu tố này ảnh hưởng đến chi phí lắp đặt và khả năng thay đổi mặt bằng về sau.

Khoang trần hồi chung phù hợp với hệ thống nào?

Khoang trần hồi chung thường được xem xét khi phòng có nhiều FFU, mật độ thiết bị cao hoặc mặt bằng sản xuất có khả năng thay đổi. Thay vì nối một nhánh ống đến từng thiết bị, các FFU cùng hút khí từ một không gian chung phía trên trần.

Phương án này giúp giảm số lượng nhánh nối trực tiếp và tạo thuận lợi khi bổ sung hoặc di chuyển FFU. Với phòng sạch mô-đun, tính linh hoạt này hỗ trợ điều chỉnh tỷ lệ phủ trần theo thay đổi của dây chuyền.

Hiệu quả của cấu hình phụ thuộc nhiều vào độ kín của khoang trần. Các khe hở, ô kỹ thuật hoặc vị trí liên thông ngoài thiết kế có thể trở thành đường xâm nhập của không khí chưa được kiểm soát.

Phân bố khí trong khoang cũng cần được xem xét. FFU gần điểm đưa khí hồi hoặc khí bù có thể làm việc trong điều kiện đầu vào khác với thiết bị ở xa nếu khoang trần chưa được tổ chức phù hợp.

Áp suất tại cửa hút ảnh hưởng thế nào?

Lưu lượng thực tế của FFU được hình thành tại điểm cân bằng giữa khả năng tạo áp của quạt và tổng trở lực mà dòng khí phải vượt qua.

Với FFU nối ống, trở lực có thể đến từ chiều dài ống, co chuyển hướng, van điều chỉnh, hộp trộn và các chi tiết trên nhánh. Khi trở lực tăng, lưu lượng có xu hướng giảm nếu quạt hoặc bộ điều khiển chưa bù lại được sự thay đổi.

Trong khoang trần hồi chung, điều kiện hút chịu ảnh hưởng từ áp suất của toàn khoang, khoảng cách đến điểm hồi và mức độ thông thoáng quanh cửa hút FFU.

Do đó, lưu lượng danh định trong tài liệu sản phẩm cần được đọc cùng điều kiện áp suất. Việc bổ sung cổ nối và đường ống vào một FFU tiêu chuẩn có thể làm thay đổi điểm làm việc của thiết bị.

Khí tươi được đưa vào hệ FFU như thế nào?

FFU chủ yếu thực hiện nhiệm vụ tuần hoàn và lọc khí tại chỗ. Nhiệt độ, độ ẩm và lượng khí ngoài trời thường do hệ thống xử lý không khí đảm nhiệm.

Trong hệ khoang trần hồi chung, khí ngoài trời sau xử lý có thể được đưa vào khoang để hòa trộn với khí hồi. Các FFU hút hỗn hợp khí này, lọc qua HEPA hoặc ULPA rồi cấp trở lại phòng.

Với hệ nối ống, khí bù có thể được trộn trong đường ống chính, tại từng nhánh hoặc trong hộp trộn riêng trước cửa hút FFU. Cách bố trí phụ thuộc vào yêu cầu kiểm soát nhiệt ẩm, chênh áp và tỷ lệ khí tuần hoàn.

Vì vậy, lựa chọn đường hút FFU cần được phối hợp cùng phương án khí tươi, thay vì tách riêng khỏi thiết kế HVAC tổng thể.

Những dữ liệu cần khảo sát trước khi lựa chọn

Trước khi quyết định cấu hình, dự án cần xác định số lượng FFU, vị trí lắp, mạng ống hiện hữu và chiều cao khoang trần. Độ kín của không gian phía trên trần cũng là dữ liệu quan trọng nếu dự kiến sử dụng khoang hồi chung.

Bên cạnh đó, nên làm rõ tổng lưu lượng khí hồi, lượng khí tươi, vị trí đường hồi và trở lực dự kiến tại cửa hút. Phương thức điều khiển quạt cần được phối hợp với van hoặc thiết bị điều tiết trên đường ống.

Không gian bảo trì cũng ảnh hưởng đến lựa chọn. Motor, bộ điều khiển, lọc sơ cấp và đầu nối cần có khả năng tiếp cận mà không gây xáo trộn lớn cho các tuyến kỹ thuật khác.

Lựa chọn FFU VCR theo cấu hình đường hút

Khi lựa chọn FFU, các thông tin về kiểu hút khí, lưu lượng yêu cầu, áp suất tại cửa hút, kích thước ô trần và phương thức điều khiển cần được xác định từ đầu.

VCR hỗ trợ đối chiếu các dữ liệu này với cấu hình FFU phù hợp để nhà thầu phối hợp vào hệ thống của dự án. Với thiết bị hút từ khoang trần, trọng tâm là kích thước lắp, không gian hút và điều kiện hồi khí. Trường hợp nối ống cần xác nhận thêm cổ nối và khả năng làm việc của quạt trong điều kiện trở lực dự kiến.

Cách lựa chọn dựa trên đường khí thực tế giúp hạn chế tình trạng FFU đạt thông số danh định nhưng lưu lượng thay đổi sau khi tích hợp vào hệ thống.

Kết luận

FFU nối ống gió tạo đường khí riêng đến từng thiết bị, phù hợp với công trình có sẵn mạng ống hoặc chưa thể sử dụng khoang trần làm đường hồi. Khoang trần hồi chung tăng tính linh hoạt cho hệ thống có nhiều FFU và nhu cầu điều chỉnh mặt bằng.

Phương án phù hợp được xác định theo trở lực đường hút, độ kín khoang trần, cách cấp khí tươi và kế hoạch mở rộng của phòng sạch.

FAQ về cấu hình đường hút FFU

FFU nối ống gió có khác hộp lọc HEPA nối ống không?

FFU có quạt và motor tích hợp để tạo áp qua bộ lọc. Hộp lọc HEPA nhận áp lực từ quạt trung tâm của hệ HVAC.

Mọi FFU có thể lắp thêm cổ nối ống gió không?

Khả năng nối ống phụ thuộc vào cấu tạo cửa hút, đặc tính quạt và mức trở lực cho phép. Cấu hình cần được xác nhận trước khi gia công hoặc lắp đặt.

Khoang trần hồi chung có cần làm kín không?

Độ kín giúp hạn chế không khí ngoài vùng kiểm soát đi vào cửa hút FFU và hỗ trợ duy trì điều kiện áp suất ổn định trong khoang.

Phòng có nhiều FFU nên chọn cấu hình nào?

Khoang trần hồi chung thường linh hoạt hơn với lưới FFU mật độ cao. Hệ nối ống vẫn phù hợp khi cần tổ chức đường khí riêng hoặc công trình đã có mạng ống hiện hữu.
