Điều khiển FFU theo vùng và chiến lược giảm tốc ngoài giờ sản xuất

Điều khiển theo vùng bám sát trạng thái sản xuất

Trong nhà máy có nhiều phòng hoặc dây chuyền, thời gian hoạt động giữa các khu vực thường khác nhau. Một phòng đã kết thúc ca trong khi khu vực bên cạnh vẫn tiếp tục sản xuất. Việc duy trì toàn bộ FFU ở cùng một tốc độ trong suốt thời gian này tạo ra lưu lượng tuần hoàn cao hơn nhu cầu thực tế của những vùng tạm ngừng.

Điều khiển FFU theo vùng chia mạng thiết bị thành các nhóm tương ứng với phòng, công đoạn hoặc khu vực áp suất. Mỗi nhóm nhận điểm đặt và lịch vận hành riêng, nhờ đó vùng đang sản xuất duy trì lưu lượng thiết kế còn vùng tạm nghỉ chuyển sang chế độ thấp hơn.

Các hệ FFU hiện có thể hỗ trợ điều khiển từng thiết bị hoặc theo cụm thông qua tín hiệu 0–10 V, giao thức truyền thông hay bộ quản lý tập trung. Phạm vi chức năng phụ thuộc vào motor và bộ điều khiển của từng model.

Standby tạo mức tuần hoàn nền

Ba trạng thái vận hành thường gặp gồm production, standby và shutdown.

Ở chế độ production, FFU chạy tại điểm đặt phục vụ hoạt động sản xuất. Khi chuyển sang standby, tốc độ quạt giảm nhưng dòng khí vẫn tiếp tục tuần hoàn qua HEPA. Shutdown là trạng thái thiết bị dừng hoàn toàn.

So với tắt FFU, chế độ standby FFU vẫn duy trì một lượng khí sạch nền trong phòng. Dòng khí này hỗ trợ hạn chế hạt lắng, giảm mức xâm nhập từ khu vực lân cận và rút ngắn giai đoạn làm sạch trước ca tiếp theo.

Giảm tốc cũng tạo ra trạng thái chuyển tiếp ổn định hơn cho motor, nhiệt độ phòng và quan hệ dòng khí. Tuy vậy, mức standby phải được xác lập theo từng khu vực thay vì áp dụng một tỷ lệ tốc độ chung cho toàn nhà máy.

Giảm tốc FFU ngoài giờ phù hợp với khu vực nào?

Chế độ giảm tốc phát huy giá trị khi hoạt động sản xuất đã kết thúc, sản phẩm được đóng kín và nhân sự rời khỏi phòng. Máy móc trong vùng cũng chuyển về trạng thái ít phát sinh hạt, nhiệt hoặc hơi.

Những khu vực có lịch sản xuất rõ ràng, ranh giới độc lập và hệ điều khiển tập trung thường thuận lợi cho chiến lược này. Clean booth, phòng lắp ráp, khu kiểm tra hoặc dây chuyền hoạt động theo ca có thể chuyển sang standby sau giai đoạn vệ sinh cuối ngày.

Các nghiên cứu về hiệu quả năng lượng phòng sạch đã đề cập đến timed setback và cảm biến hiện diện như những phương án giảm lưu lượng tuần hoàn khi tải nhiễm từ con người giảm. Con người thường là một trong những nguồn phát hạt đáng kể trong môi trường kiểm soát.

Khu vực còn sản phẩm mở, quá trình kỹ thuật đang tiếp diễn hoặc máy móc vẫn phát nhiệt phù hợp với mức vận hành cao hơn. Tương tự, vùng áp âm kiểm soát chất nguy hại phải duy trì quan hệ áp suất và hướng khí theo mục tiêu containment.

Chênh áp phòng không phụ thuộc riêng vào tốc độ FFU

FFU chủ yếu tuần hoàn và lọc không khí trong phòng. Chênh áp giữa các khu vực hình thành từ cân bằng tổng thể của khí cấp mới, khí hồi, khí thải và lượng rò qua cửa hoặc kết cấu bao che.

Khi giảm tốc một nhóm FFU, áp suất phòng chưa chắc giảm theo cùng tỷ lệ. Tuy nhiên, trường khí bên trong, vận tốc quét và hướng chuyển động qua cửa có thể thay đổi.

Ảnh hưởng thể hiện rõ hơn khi một vùng giảm tốc trong khi phòng bên cạnh vẫn vận hành bình thường. Luồng khí tại airlock, cửa chuyển vật liệu hoặc khe hở có thể dịch chuyển theo sự thay đổi của toàn hệ HVAC.

Vì vậy, điều khiển nhóm FFU nên phối hợp với hệ cấp khí tươi và hút thải. Điểm đặt standby chỉ đạt ý nghĩa khi quan hệ áp suất giữa các phòng vẫn nằm trong trạng thái đã xác lập.

Điểm đặt standby dựa trên dữ liệu vận hành

Một mức tốc độ thấp nhất chưa chắc mang lại hiệu quả tốt nhất. Lưu lượng quá thấp kéo dài thời gian phục hồi, trong khi mức standby quá cao làm giảm lợi ích tiết kiệm năng lượng.

Các thông số nên được theo dõi gồm:

Chương trình vận hành phòng sạch hiện đại đặt trọng tâm vào việc quản lý nhân sự, vật liệu, vệ sinh, bảo trì và giám sát để duy trì mức sạch đã xác định.

Dữ liệu theo xu hướng cũng giúp nhận biết một vùng tăng hạt nhanh khi giảm tốc, thường xuyên mất chênh áp hoặc cần thời gian phục hồi dài hơn các khu vực khác.

Thời gian phục hồi quyết định lịch khởi động

Trước khi sản xuất, FFU được đưa trở lại tốc độ production để dòng khí qua HEPA cuốn hạt ra khỏi vùng thao tác. Khoảng thời gian từ lúc tăng tốc đến khi phòng trở về trạng thái sạch quy định được xem là thời gian phục hồi phòng sạch.

Thời gian này phụ thuộc vào thể tích phòng, lưu lượng tuần hoàn, cách phân bố khí, mức standby và lượng hạt phát sinh trong thời gian nghỉ. Vì vậy, một lịch khởi động chung cho mọi phòng dễ tạo ra chênh lệch về trạng thái sẵn sàng.

Trong sản xuất vô trùng, thời gian làm sạch sau hoạt động phải được xác định trong quá trình đánh giá phòng. Hướng dẫn hiện hành đưa ra giá trị tham khảo dưới 20 phút để đạt trạng thái “at rest”, đồng thời yêu cầu khoảng thời gian thực tế được xác lập, ghi nhận và đưa vào quy trình vận hành.

Lịch điều khiển có thể cài FFU tăng tốc trước giờ vào ca, sau đó chỉ cho phép hoạt động khi chênh áp, nhiệt ẩm và trạng thái phòng đã đạt giới hạn vận hành.

Trình tự vận hành giảm tốc theo vùng

Một chu trình hợp lý bắt đầu bằng tín hiệu kết thúc sản xuất. FFU tiếp tục chạy ở tốc độ bình thường trong giai đoạn vệ sinh và làm sạch sau ca, rồi mới chuyển sang standby.

Trong thời gian nghỉ, hệ thống duy trì giám sát chênh áp, nhiệt ẩm, trạng thái cửa và lỗi thiết bị. Trước ca tiếp theo, nhóm FFU trở lại điểm đặt production theo lịch đã xác định.

Nếu xuất hiện hoạt động ngoài giờ, cửa mở kéo dài hoặc thông số vượt giới hạn, vùng có thể tự động chuyển về tốc độ cao hơn. Logic này giúp chế độ setback phản ứng theo trạng thái thực tế thay vì chỉ phụ thuộc vào đồng hồ thời gian.

FFU VCR hỗ trợ điều khiển linh hoạt theo khu vực

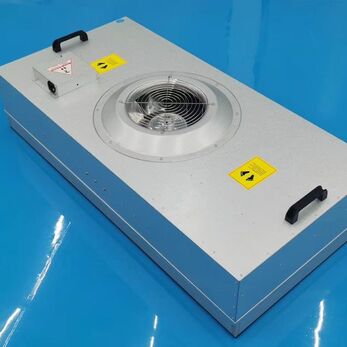

VCR cung cấp FFU phòng sạch sử dụng motor hiệu suất cao, hỗ trợ điều chỉnh tốc độ và tổ chức vận hành theo từng nhóm thiết bị. Cấu hình có thể tích hợp vào phòng sạch, clean booth hoặc khu vực sản xuất có lịch hoạt động khác nhau.

Sự đồng bộ giữa FFU, bộ điều khiển và tín hiệu giám sát giúp chuyển đổi linh hoạt giữa chế độ production và standby, góp phần tối ưu năng lượng và duy trì trạng thái kiểm soát của từng vùng.

Kết luận

Điều khiển FFU theo vùng phù hợp với cơ sở có nhiều khu vực sản xuất độc lập và lịch hoạt động khác nhau. Giảm tốc FFU ngoài giờ giúp hạ lưu lượng tuần hoàn tại vùng tạm nghỉ trong khi những khu vực đang sản xuất vẫn giữ nguyên điểm vận hành.

Hiệu quả của chế độ standby được xác định theo tải nhiễm, chênh áp, điều kiện nhiệt ẩm và thời gian phục hồi phòng sạch. Khi các dữ liệu này được xác lập rõ, chiến lược giảm tốc có thể cân bằng giữa mục tiêu tiết kiệm năng lượng và yêu cầu kiểm soát môi trường.

FAQs

Có thể tắt hoàn toàn FFU ngoài giờ sản xuất không?

Khả năng dừng phụ thuộc vào tải nhiễm, chênh áp, yêu cầu nhiệt ẩm và thời gian phục hồi của phòng. Chế độ standby thường duy trì một mức tuần hoàn nền để hỗ trợ khởi động lại.

Nên giảm FFU xuống bao nhiêu phần trăm tốc độ?

Mức giảm được xác lập theo lưu lượng, nồng độ hạt, chênh áp và kết quả thử phục hồi của từng khu vực. Một tỷ lệ chung chưa phản ánh đầy đủ điều kiện của mọi phòng.

FFU phải chạy lại bao lâu trước ca sản xuất?

Khoảng thời gian phụ thuộc vào thể tích phòng, mức standby và khả năng làm sạch của hệ thống. Lịch khởi động nên dựa trên kết quả phục hồi thực tế đã được ghi nhận.
