Lọc sơ cấp trên FFU ảnh hưởng thế nào đến trở lực và bảo trì?

Vị trí của lọc sơ cấp trong đường khí FFU

Lọc sơ cấp, hay pre-filter, thường được bố trí tại cửa hút phía trên FFU. Không khí hồi đi qua pre-filter trước khi vào quạt, khoang phân phối và bộ lọc HEPA hoặc ULPA.

Cách bố trí này giúp giữ lại bụi thô trước khi bụi tiếp xúc với cánh quạt, motor và bề mặt lọc cuối. Nhờ đó, khoang hút ít bám bẩn hơn và tải bụi trên HEPA được phân bổ sang một cấp lọc có chi phí thay thế thấp hơn.

Tuy nhiên, lọc sơ cấp trên FFU chỉ đóng vai trò bảo vệ phía trước. Cấp sạch của phòng vẫn phụ thuộc vào hiệu suất của HEPA hoặc ULPA, độ kín của cụm lọc và khả năng phân phối khí của toàn thiết bị.

Lọc sơ cấp trên FFU tạo thêm trở lực ngay khi còn sạch

Mọi lớp vật liệu lọc đều cản trở dòng khí. Ngay ở trạng thái mới, pre-filter đã tạo ra một mức tổn thất áp suất nhất định tại cửa hút.

Mức trở lực này phụ thuộc vào cấp lọc, diện tích media, cấu tạo nếp gấp, độ dày và lưu lượng đi qua. Một tấm lọc dạng phẳng thường có đặc tính khác với lọc xếp nếp có diện tích vật liệu lớn hơn, dù kích thước khung bên ngoài tương đương.

Khi bổ sung pre-filter, quạt phải vượt qua tổng sức cản của cửa hút, lọc sơ cấp, khoang gió, HEPA và mặt khuếch tán. Điểm làm việc vì thế thay đổi so với cấu hình chỉ sử dụng lọc cuối.

Nếu quạt có đủ dự phòng áp suất, FFU vẫn đạt lưu lượng thiết kế. Ngược lại, cấp lọc có trở lực vượt quá khả năng của quạt sẽ khiến lưu lượng đầu ra thấp hơn dự kiến ngay từ khi lắp mới.

Bụi tích tụ làm điểm làm việc của quạt dịch chuyển

Trong quá trình vận hành, bụi lấp dần các đường khí bên trong vật liệu lọc. Trở lực lọc sơ cấp FFU vì thế tăng theo thời gian.

Với FFU giữ nguyên tốc độ, điểm làm việc của quạt dịch chuyển về phía lưu lượng thấp hơn. Biểu hiện thường thấy là vận tốc đầu ra giảm, thời gian phục hồi phòng kéo dài hoặc xuất hiện chênh lệch giữa các FFU trong cùng khu vực.

Ở cấu hình constant airflow, motor chủ động tăng tốc để bù lại phần trở lực phát sinh. Lưu lượng có thể duy trì trong một giai đoạn, nhưng điện năng, nhiệt motor và mức âm thường tăng theo. Khi quạt đạt giới hạn tốc độ hoặc công suất, lưu lượng bắt đầu suy giảm.

Vì vậy, một FFU vẫn đạt lưu lượng chưa đồng nghĩa pre-filter còn ở trạng thái tốt. Motor có thể đang hoạt động ở mức cao hơn để che lấp sự gia tăng trở lực.

Pre-filter bảo vệ HEPA theo cơ chế nào?

Lọc sơ cấp trên FFU tiếp nhận phần bụi đầu tiên trong dòng khí, đặc biệt là các hạt thô. Lượng bụi đi tới HEPA giảm xuống, làm chậm quá trình tích tải trên bề mặt lọc cuối.

Lợi ích này thể hiện rõ tại clean booth, mini-environment hoặc FFU hút trực tiếp từ môi trường có chất lượng không khí biến động. Trong hệ thống mà khí đầu vào đã được lọc tốt tại AHU và khoang trần duy trì sạch, hiệu quả bảo vệ HEPA của pre-filter có thể ít rõ rệt hơn.

Khoảng thời gian sử dụng của HEPA còn phụ thuộc vào số giờ chạy, nồng độ hạt, lưu lượng, diện tích media và mức trở lực cuối cho phép. Vì vậy, việc có pre-filter chưa tạo ra một chu kỳ thay HEPA cố định.

Cấp lọc sơ bộ phù hợp là cấp lọc giữ được lượng bụi đáng kể mà vẫn nằm trong dự phòng áp suất của quạt.

Lọc bẩn có thể trở thành điểm nghẽn của FFU

Pre-filter phát huy giá trị khi được thay trước khi trở lực tăng quá cao. Nếu tiếp tục sử dụng trong trạng thái bám bụi dày, bộ lọc sẽ chuyển từ thành phần bảo vệ HEPA thành điểm cản dòng khí.

Một số dấu hiệu thường gặp gồm lưu lượng FFU suy giảm, motor chạy nhanh hơn, tiếng quạt rõ hơn và chênh lệch vận tốc giữa các mô-đun tăng lên. Thời gian đưa phòng trở lại trạng thái sạch sau khi mở cửa hoặc phát sinh hoạt động cũng có thể kéo dài.

Quan sát màu sắc của lọc chỉ hỗ trợ nhận biết ban đầu. Một số vật liệu tăng trở lực đáng kể dù bề mặt chưa quá đen; loại khác giữ lượng bụi lớn nhưng vẫn còn khả năng dẫn khí.

Đánh giá phù hợp hơn dựa trên xu hướng lưu lượng, tốc độ motor, chênh áp hoặc giới hạn vận hành do nhà sản xuất xác lập.

Bảo trì tăng theo số lượng FFU

Khi mỗi FFU mang một pre-filter riêng, số lượng điểm bảo trì tăng theo số mô-đun. Một phòng sử dụng 100 FFU cũng đồng nghĩa có tới 100 vị trí lọc sơ cấp phải theo dõi.

Công việc không dừng ở chi phí vật tư. Nhân sự còn phải tiếp cận từng thiết bị, tháo lọc trong khoang trần, hạn chế bụi rơi vào cửa hút và ghi nhận lịch sử thay thế theo vị trí.

Nếu pre-filter được thay đồng loạt theo một chu kỳ cố định, những vị trí ít bụi có thể bị thay sớm, trong khi FFU gần cửa kỹ thuật hoặc nguồn phát bụi đã tăng trở lực trước thời hạn.

Quản lý theo khu vực và xu hướng vận hành giúp bảo trì lọc sơ cấp FFU sát với điều kiện thực tế hơn.

Diễn biến vận hành theo trạng thái lọc

Bảng thể hiện xu hướng chung. Tốc độ tăng trở lực còn phụ thuộc vào cấp lọc và tải bụi tại từng vị trí.

Lựa chọn pre-filter theo khả năng tạo áp của quạt

Cấp lọc cao hơn thường giữ được nhiều hạt hơn nhưng cũng có thể tạo sức cản lớn hơn. Việc lựa chọn vì thế nên cân bằng giữa khả năng bảo vệ HEPA, lưu lượng và khối lượng bảo trì.

Các dữ liệu quan trọng gồm trở lực ban đầu, mức trở lực cuối, dự phòng áp suất của quạt, chế độ điều khiển motor và chất lượng khí tại cửa hút.

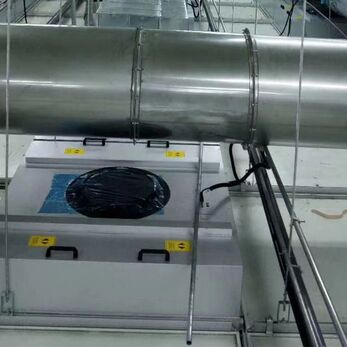

Không gian phía trên FFU cũng ảnh hưởng trực tiếp đến khả năng bảo trì. Ray lọc phải đủ khoảng trống để tháo pre-filter mà không va vào máng cáp, đường ống hoặc kết cấu treo.

Với hệ thống có nhiều FFU, chi phí vật tư và nhân lực thay pre-filter cũng nên được tính trong chi phí vận hành dài hạn.

FFU VCR linh hoạt theo cấu hình lọc

VCR cung cấp FFU phòng sạch với lựa chọn lưu lượng, motor, cấp lọc và cấu hình cửa hút theo từng dự án. Lọc sơ cấp trên FFU có thể được tích hợp cho khu vực cần giảm tải bụi lên HEPA và hạn chế bụi bám vào khoang quạt.

Sự đồng bộ giữa pre-filter, quạt và HEPA giúp thiết bị duy trì lưu lượng ổn định, đồng thời thuận tiện hơn cho hoạt động kiểm tra và thay lọc định kỳ.

Kết luận

Lọc sơ cấp trên FFU giúp giữ bụi thô, bảo vệ khoang quạt và làm chậm quá trình tăng trở lực của HEPA. Đổi lại, thiết bị phải vượt qua thêm một cấp cản và hệ thống phát sinh nhiều điểm bảo trì hơn.

Hiệu quả của pre-filter phụ thuộc vào cấp lọc, tải bụi, dự phòng áp suất và thời điểm thay thế. Một bộ lọc được quản lý phù hợp sẽ bảo vệ HEPA; bộ lọc để quá bẩn lại trở thành nguyên nhân làm lưu lượng FFU suy giảm.

FAQs

Lọc sơ cấp bẩn có làm FFU tốn điện hơn không?

Với FFU constant airflow, motor có thể tăng tốc để bù trở lực nên điện năng thường tăng. Cấu hình giữ nguyên tốc độ thường biểu hiện bằng lưu lượng suy giảm.

Bao lâu nên thay lọc sơ cấp FFU?

Thời điểm thay phụ thuộc vào tải bụi, số giờ vận hành, mức trở lực và xu hướng lưu lượng. Một chu kỳ cố định chưa phù hợp với mọi khu vực.

Có nên chọn pre-filter hiệu suất càng cao càng tốt?

Cấp lọc cao hơn có thể giữ nhiều hạt hơn nhưng cũng làm tăng trở lực. Lựa chọn phải phù hợp với khả năng tạo áp của quạt và điều kiện khí đầu vào.
