Khi nào nên nâng cấp phòng sạch bằng FFU?

Nhu cầu nâng cấp thường xuất hiện khi quy trình sản xuất thay đổi, số lượng người vận hành tăng hoặc hệ thống hiện tại chưa duy trì được điều kiện sạch tại một số khu vực. Việc bổ sung máy móc, thay đổi mặt bằng và tăng tải nhiệt cũng có thể làm phân bố khí khác với thiết kế ban đầu.

Trong một số trường hợp, kết quả đếm hạt chỉ vượt giới hạn tại vùng thao tác hoặc phía sau thiết bị sản xuất. Khi đó, bổ sung FFU theo khu vực có thể hỗ trợ tăng lượng khí lọc và cải thiện khả năng đưa hạt ra khỏi vùng cần bảo vệ.

Tuy nhiên, nồng độ hạt tăng cũng có thể liên quan đến lọc hiện hữu xuống cấp, cửa đóng chưa kín, khe hở panel, miệng hồi bị che hoặc quy trình vận hành phát sinh nhiều bụi. Vì vậy, nguyên nhân cần được xác định trước khi lựa chọn thêm thiết bị.

Nâng cấp độ sạch phòng sạch bằng FFU có phải chỉ cần tăng lưu lượng?

FFU tích hợp quạt và bộ lọc HEPA hoặc ULPA, tạo nguồn khí sạch trực tiếp tại vị trí lắp đặt. Khi số lượng FFU tăng, tổng lưu lượng khí lọc của phòng có thể được cải thiện.

Dù vậy, cấp sạch không được quyết định riêng bởi lưu lượng. Khí sạch cần đi qua đúng vùng làm việc, cuốn hạt ra khỏi khu vực phát sinh và quay về cửa hồi theo đường phù hợp. Nếu dòng khí bị máy móc chặn hoặc đi tắt từ FFU đến miệng hồi, lượng khí tăng thêm có thể chưa tạo ra hiệu quả tương ứng.

Cũng cần phân biệt rõ lưu lượng FFU, vận tốc mặt lọc, số lần trao đổi khí và cấp sạch. Đây là các thông số có liên quan nhưng phản ánh những khía cạnh khác nhau của hệ thống.

Cấp sạch cuối cùng được xác định bằng nồng độ hạt trong không khí tại các vị trí và trạng thái đánh giá đã lựa chọn. Vì vậy, bổ sung FFU là một phần của phương án nâng cấp, còn kết quả cần được xác nhận bằng dữ liệu thực tế sau khi hoàn thiện.

Khảo sát tình trạng vận hành hiện tại

Trước khi xây dựng phương án, nên thu thập kết quả đếm hạt, lưu lượng tại các điểm cấp khí, chênh áp phòng và tình trạng bộ lọc đang sử dụng. Những dữ liệu này giúp xác định vấn đề xuất hiện trên toàn phòng hay tập trung tại một số vị trí.

Nếu nồng độ hạt cao chủ yếu ở góc phòng, phía sau tủ hoặc khu vực xa cửa cấp, nguyên nhân có thể nằm ở phân bố khí. Trường hợp kết quả tăng đồng đều trên toàn phòng thường cần xem xét tổng lưu lượng, tải nhiễm và hiệu quả của hệ thống lọc hiện hữu.

Trạng thái phòng khi đo cũng cần được ghi nhận. Kết quả tại phòng trống có thể khác đáng kể so với thời điểm máy móc, con người và quy trình cùng hoạt động. Đây là cơ sở để lựa chọn phương án phù hợp với điều kiện vận hành thực tế.

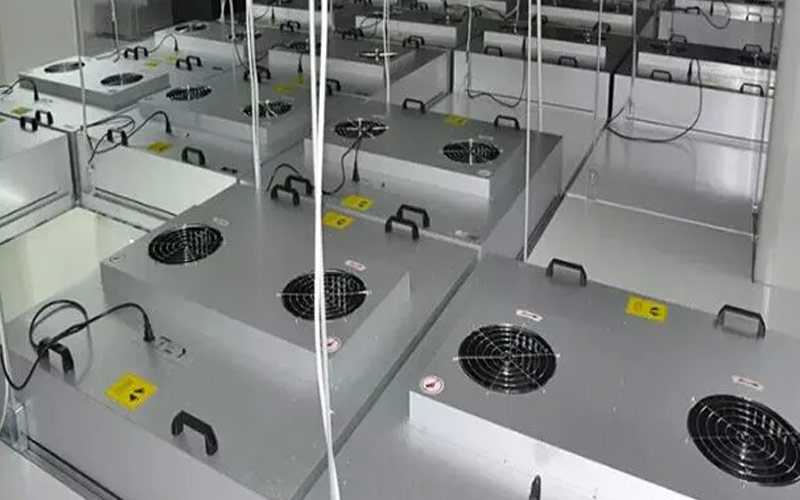

Kiểm tra hệ trần và không gian lắp đặt

Hệ trần là một trong những nội dung quan trọng nhất khi bổ sung FFU. Cần kiểm tra kích thước ô trần, tải trọng, độ phẳng và khả năng mở thêm vị trí lắp.

FFU, bộ lọc và phụ kiện tạo thêm tải cho hệ khung. Vì vậy, liên kết treo phải đủ ổn định để duy trì thiết bị trong thời gian dài. Các vị trí đèn, đầu báo cháy, sprinkler và tuyến kỹ thuật khác cũng ảnh hưởng đến diện tích trần có thể bố trí.

Khoang trần cần đủ không gian để đưa thiết bị lên vị trí, đấu nối điện và tiếp cận khi bảo trì. Nếu FFU bị che bởi đường ống hoặc kết cấu khác, việc tháo quạt, điều chỉnh bộ điều khiển và thay lọc sau này sẽ gặp nhiều khó khăn.

Kích thước FFU cần tương thích với mô-đun trần hiện hữu. Yếu tố này quyết định khả năng lắp đặt mà không phải cắt sửa lớn hoặc thay đổi kết cấu của phòng.

Đánh giá vị trí hồi gió và đường đi của không khí

Khi FFU bổ sung thêm khí sạch, hệ thống hồi phải có khả năng thu lượng khí này. Miệng hồi bị che, diện tích hồi nhỏ hoặc bố trí quá gần vị trí cấp có thể làm dòng khí đi theo đường ngắn.

Máy móc cao, bàn thao tác, tủ và vách ngăn đều có thể chia tách dòng khí. Vùng phía sau vật cản dễ xuất hiện vận tốc thấp hoặc dòng xoáy, khiến hạt tồn tại lâu hơn trong không gian.

Vì vậy, vị trí FFU nên được lựa chọn theo vùng cần bảo vệ thay vì chia đều trên toàn trần. Khí sạch cần đi qua khu vực sản phẩm hoặc vị trí phát sinh hạt trước khi quay về cửa hồi.

Cách bố trí này giúp tổng lưu lượng được sử dụng hiệu quả hơn, đặc biệt khi dự án chỉ cần cải thiện một khu vực thay vì nâng cấp toàn bộ phòng.

Kiểm tra độ kín và chênh áp phòng

Bổ sung FFU làm thay đổi cân bằng giữa khí cấp, khí hồi và khí thải. Nếu phòng có nhiều khe hở, một phần lưu lượng tăng thêm có thể thoát ra ngoài theo đường chưa được kiểm soát.

Cần khảo sát tình trạng cửa, panel, trần và các vị trí xuyên vách. Chênh áp giữa phòng với khu vực tham chiếu cũng nên được ghi nhận trong nhiều trạng thái, bao gồm khi cửa đóng, khi cửa mở và khi thiết bị thải khí hoạt động.

Chênh áp phù hợp hỗ trợ duy trì hướng khí giữa các khu vực, nhưng chưa phản ánh trực tiếp cấp sạch. Nồng độ hạt và phân bố khí vẫn cần được đánh giá riêng.

Nếu phòng đang sử dụng tủ hút, thiết bị thải khí cục bộ hoặc hệ thống hút bụi, lượng khí lấy ra cần được tính cùng phương án bổ sung FFU để hạn chế làm mất cân bằng hệ thống.

Khả năng đáp ứng của nguồn điện và điều khiển

Mỗi FFU bổ sung làm tăng tải điện và số lượng điểm kết nối. Trước khi lắp đặt, cần kiểm tra công suất nguồn, vị trí tủ điện, đường dây và phương án bảo vệ mạch.

Với số lượng thiết bị nhỏ, điều khiển tại chỗ có thể đáp ứng nhu cầu vận hành. Khi hệ thống có nhiều FFU, điều khiển theo nhóm hoặc tập trung giúp quản lý tốc độ và trạng thái thuận tiện hơn.

Phương án điều khiển cần tương thích với động cơ và bộ điều khiển của thiết bị. Tín hiệu điều chỉnh tốc độ cũng cần được phân biệt với tín hiệu giám sát trạng thái hoặc cảnh báo lỗi.

Ngoài điện năng, độ ồn và nhiệt phát sinh từ động cơ cũng nên được xem xét. Nhiều FFU hoạt động cùng lúc có thể làm mức ồn tổng thể thay đổi rõ rệt so với hiện trạng.

Xác định số lượng và cấu hình FFU

Số lượng FFU được ước tính từ lượng khí sạch cần bổ sung và lưu lượng thực tế của từng thiết bị. Kết quả sau đó được điều chỉnh theo mặt bằng trần, vị trí hồi gió và vùng ưu tiên kiểm soát.

Khi lựa chọn cấu hình, cần đối chiếu kích thước ô trần, cấp lọc, trở lực, vật liệu vỏ, phương thức điều chỉnh tốc độ và hướng tiếp cận bảo trì.

Thép mạ kẽm phù hợp với môi trường khô và yêu cầu tối ưu chi phí. Thép sơn tĩnh điện tạo bề mặt hoàn thiện đồng đều, trong khi inox phù hợp hơn với khu vực vệ sinh thường xuyên hoặc có nguy cơ ăn mòn.

Thông số danh định của FFU là cơ sở lựa chọn ban đầu. Lưu lượng thực tế sau lắp còn chịu ảnh hưởng của trở lực lọc, tốc độ quạt và điều kiện hút khí phía trên trần.

Kiểm tra sau khi bổ sung FFU

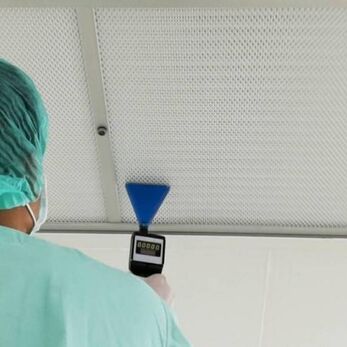

Sau khi lắp đặt, từng FFU cần được kiểm tra trạng thái quạt, chiều khí, tiếng ồn, độ rung và khả năng điều chỉnh tốc độ. Lưu lượng hoặc vận tốc tại mặt lọc được ghi nhận để đánh giá mức độ đồng đều giữa các thiết bị.

Đường đi của khí quanh máy móc và vùng thao tác cũng cần được xem xét. Kết quả tại mặt FFU đạt yêu cầu chưa đồng nghĩa khí sạch đã tiếp cận đúng bề mặt sản phẩm.

Chênh áp giữa các khu vực, tình trạng làm kín của bộ lọc và nồng độ hạt là những nội dung tiếp theo cần theo dõi. Kết quả này giúp xác định phương án bổ sung FFU đã tạo được mức cải thiện mong muốn hay cần tiếp tục điều chỉnh.

Giải pháp FFU VCR cho dự án nâng cấp phòng sạch

Với dự án cải tạo hoặc bổ sung thiết bị, VCR hỗ trợ đối chiếu kích thước ô trần, lượng khí cần tăng, cấp lọc, vật liệu vỏ và phương thức điều khiển để lựa chọn cấu hình FFU phù hợp.

Bản vẽ trần, vị trí hồi gió, chiều cao phòng, mặt bằng máy móc và kết quả vận hành hiện tại là những dữ liệu quan trọng trong quá trình lựa chọn. Cách tiếp cận này giúp thiết bị được bố trí theo vùng cần kiểm soát thay vì chỉ phân bổ theo diện tích.

VCR tập trung vào tư vấn lựa chọn và cung cấp FFU, bộ lọc cùng phụ kiện liên quan cho nhà thầu hoặc đơn vị triển khai. Phương án lắp đặt cuối cùng cần được phối hợp với kết cấu trần, hệ thống điện và thiết kế HVAC hiện hữu của từng dự án.

Kết luận

Nâng cấp độ sạch phòng sạch bằng FFU bắt đầu từ việc xác định đúng nguyên nhân và giới hạn của hệ thống hiện tại. Hệ trần, hồi gió, độ kín, nguồn điện, tải nhiễm và vị trí máy móc cần được khảo sát đồng bộ trước khi quyết định số lượng thiết bị.

Khi FFU được lựa chọn theo dữ liệu vận hành và đường đi thực tế của không khí, lượng khí sạch bổ sung mới có thể phát huy hiệu quả tại đúng khu vực cần bảo vệ.

FAQs

Bổ sung FFU có chắc chắn giúp phòng đạt cấp sạch cao hơn?

FFU có thể tăng lượng khí lọc và hỗ trợ kiểm soát hạt. Kết quả cuối cùng còn phụ thuộc vào tải nhiễm, độ kín, hồi gió và phân bố khí, sau đó được xác nhận bằng phép đo nồng độ hạt.

Có thể tính số lượng FFU chỉ theo diện tích phòng không?

Diện tích là dữ liệu ban đầu. Số lượng thực tế còn phụ thuộc vào thể tích phòng, lưu lượng thiết bị, vị trí máy móc, cửa hồi và mức cải thiện cần đạt.

Hệ trần cũ có lắp thêm FFU được không?

Khả năng bổ sung phụ thuộc vào mô-đun ô trần, tải trọng, liên kết treo, không gian khoang trần và các thiết bị kỹ thuật hiện có.

Sau khi lắp thêm FFU cần kiểm tra gì?

Nên kiểm tra hoạt động thiết bị, lưu lượng, phân bố khí, độ kín lọc, chênh áp và nồng độ hạt theo trạng thái phòng đã xác định.
