Vì sao FFU nên được tính toán từ giai đoạn thiết kế?

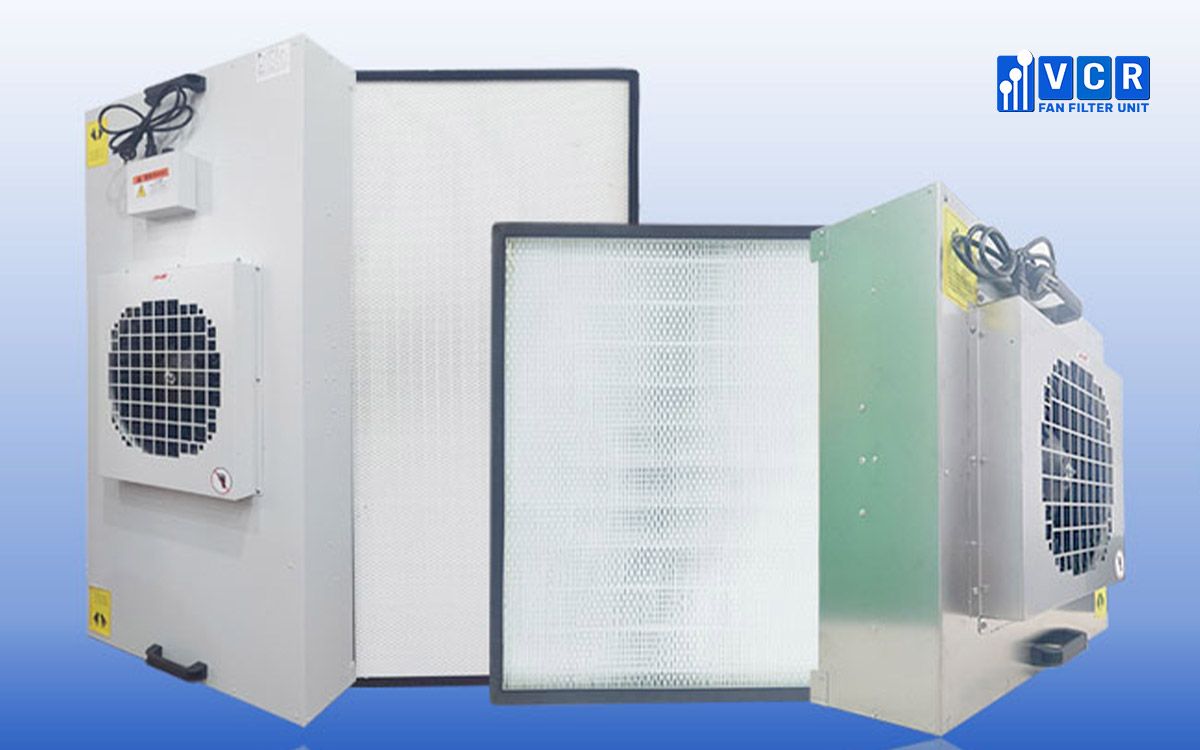

Fan Filter Unit là thiết bị tích hợp quạt và bộ lọc hiệu suất cao, thường được bố trí trên trần để cấp khí sạch trực tiếp xuống khu vực bên dưới. Do liên quan đồng thời đến hệ trần, nguồn điện, lưu lượng và hướng dòng khí, FFU cần được xem xét ngay khi xây dựng phương án phòng sạch.

Nếu lựa chọn thiết bị sau khi hệ trần đã hoàn thiện, kích thước FFU có thể không phù hợp với ô trần, không gian khoang trần thiếu diện tích bảo trì hoặc hệ thống điện chưa được bố trí đúng vị trí. Việc thay đổi lúc này thường phát sinh thêm hạng mục thi công và ảnh hưởng đến tiến độ dự án.

Tính toán từ đầu cũng giúp đơn vị thiết kế xác định được vùng cần ưu tiên cấp khí sạch, vị trí thiết bị sản xuất, khu vực thao tác chính và đường hồi khí. Đây là cơ sở để bố trí FFU phù hợp thay vì phân bổ thiết bị đều trên toàn bộ trần.

Lắp đặt FFU cho phòng sạch mới cần xác định thông tin nào?

Trước khi lựa chọn FFU, cần xác định rõ mục đích sử dụng của từng phòng. Phòng sản xuất điện tử, khu vực đóng gói, phòng thí nghiệm hay khu thao tác vô trùng có tải hạt, mật độ người và yêu cầu dòng khí khác nhau.

Diện tích và chiều cao phòng là dữ liệu đầu vào để tính thể tích không gian và tổng lượng khí cần cấp. Tuy nhiên, hai phòng có cùng diện tích vẫn có thể sử dụng số lượng FFU khác nhau do khác biệt về thiết bị sản xuất, tải nhiệt, tải nhiễm và cách bố trí hồi gió.

Mặt bằng trần cũng cần được cung cấp sớm. Kích thước ô trần, vị trí đèn, sprinkler, đầu báo cháy, miệng hồi và các hệ thống kỹ thuật khác đều ảnh hưởng đến vị trí lắp FFU.

Ngoài ra, cần xác định nguồn điện, phương thức điều khiển, khả năng tiếp cận khoang trần và hướng thay bộ lọc. Những thông tin này quyết định cấu hình thiết bị cũng như cách tổ chức hệ thống trong quá trình vận hành lâu dài.

Xác định số lượng FFU theo yêu cầu lưu lượng

Số lượng FFU thường được ước tính từ tổng lưu lượng khí sạch yêu cầu và lưu lượng thực tế của từng thiết bị. Kết quả ban đầu sau đó cần được điều chỉnh theo đặc điểm mặt bằng và vùng cần kiểm soát.

Lưu lượng ghi trong thông số thiết bị thường được xác định tại một điều kiện vận hành nhất định. Khi FFU được lắp vào hệ thống, lưu lượng thực tế còn chịu ảnh hưởng từ trở lực bộ lọc, tốc độ quạt, điều kiện hút khí phía trên trần và chế độ điều khiển.

Vì vậy, việc lấy diện tích phòng chia cho một định mức FFU cố định chỉ phù hợp để tham khảo sơ bộ. Phương án cuối cùng nên xem xét đồng thời tổng lưu lượng, kích thước thiết bị, tỷ lệ phủ trần và phân bố dòng khí.

Cấp độ sạch cũng không được quyết định riêng bởi số lượng FFU. Kết quả vận hành còn phụ thuộc vào độ kín phòng, tải hạt, mật độ người, quy trình sản xuất, tần suất mở cửa và hiệu quả của hệ thống hồi khí.

Bố trí FFU và vị trí hồi gió

FFU nên được ưu tiên tại các khu vực có thao tác trực tiếp với sản phẩm, vị trí đặt máy móc nhạy cảm hoặc vùng phát sinh tải hạt cần được kiểm soát. Cách bố trí này giúp sử dụng lưu lượng khí hiệu quả hơn so với việc phân bổ thiết bị theo khoảng cách đều.

Vị trí hồi gió quyết định hướng di chuyển của khí trong phòng. Khí sạch từ FFU cần đi qua vùng làm việc trước khi được thu hồi về hệ thống. Nếu miệng hồi đặt chưa phù hợp, dòng khí có thể tạo vùng quẩn, vùng vận tốc thấp hoặc đi theo đường ngắn từ cấp đến hồi.

Máy móc cao, tủ, vách ngăn và người vận hành đều có thể trở thành vật cản. Vì vậy, cách bố trí FFU nên được xem xét cùng mặt bằng thiết bị sản xuất để hạn chế nhiễu động và duy trì hướng dòng khí phù hợp.

Phối hợp FFU với hệ trần phòng sạch

Kích thước FFU cần tương thích với mô-đun trần. Các hệ trần dạng T-Grid hoặc T-Bar thường được thiết kế theo ô tiêu chuẩn để thuận tiện lắp FFU, đèn phòng sạch và tấm trần.

Khung treo phải đáp ứng tải trọng của thiết bị, bộ lọc và các phụ kiện liên quan. Cao độ và khoảng trống phía trên trần cần đủ để đưa FFU lên vị trí, đấu điện, điều chỉnh tốc độ và tiếp cận quạt khi bảo trì.

Tại những vị trí chưa lắp FFU, ô trần có thể được bố trí bằng tấm panel hoặc tấm bịt phù hợp. Khi dự án có kế hoạch mở rộng, hệ trần và nguồn điện nên được chuẩn bị để thuận tiện bổ sung thiết bị trong tương lai.

Sự đồng bộ giữa kích thước FFU và kết cấu trần giúp giảm thao tác cắt sửa tại công trường, đồng thời hạn chế khe hở ảnh hưởng đến độ kín của không gian phía trên trần.

Lựa chọn cấu hình FFU phù hợp

Kích thước thiết bị là tiêu chí đầu tiên cần xác định. FFU có thể được sản xuất theo nhiều mô-đun khác nhau để phù hợp với hệ trần và lưu lượng yêu cầu.

Vật liệu vỏ được lựa chọn theo điều kiện sử dụng. Thép mạ kẽm phù hợp với nhiều khu vực phòng sạch thông thường. Thép sơn tĩnh điện hỗ trợ hoàn thiện bề mặt, trong khi inox phù hợp với môi trường có yêu cầu vệ sinh hoặc khả năng chống ăn mòn cao hơn.

Động cơ và quạt cần đáp ứng lưu lượng, áp suất tĩnh, mức độ điều chỉnh tốc độ và thời gian vận hành. Với hệ thống quy mô lớn, khả năng điều khiển theo nhóm giúp việc quản lý thiết bị thuận tiện hơn. Cấu hình cụ thể phụ thuộc vào bộ điều khiển và phương án điện của từng dự án.

Bộ lọc HEPA hoặc ULPA cần được lựa chọn đồng bộ về kích thước, cấp lọc, trở lực ban đầu và kiểu làm kín. Thay đổi sang bộ lọc có trở lực cao hơn cấu hình thiết kế có thể làm giảm lưu lượng hoặc khiến quạt phải vận hành ở tải lớn hơn.

Kiểm tra trước và sau khi lắp FFU

Trước khi đưa thiết bị lên trần, cần đối chiếu kích thước FFU với ô lắp, kiểm tra hệ khung, vị trí nguồn điện và hướng tiếp cận bảo trì. Bộ lọc cần được bảo vệ khỏi va chạm, độ ẩm và bụi xây dựng.

Khi lắp, FFU phải được đặt cân bằng, tiếp xúc đều với khung và duy trì đúng hướng dòng khí. Gioăng hoặc cơ cấu làm kín cần được kiểm tra để hạn chế khí đi vòng qua bộ lọc.

Sau khi cấp điện, cần đánh giá trạng thái quạt, tiếng ồn, độ rung, khả năng điều chỉnh tốc độ và lưu lượng khí tại mặt lọc. Độ đồng đều dòng khí giữa các FFU cũng cần được xem xét, đặc biệt tại những khu vực có nhiều thiết bị hoạt động cùng lúc.

Việc đo kiểm, cân bằng hoặc xác nhận điều kiện phòng sạch được thực hiện theo yêu cầu kỹ thuật và quy trình của từng dự án. Các kết quả này là cơ sở để điều chỉnh chế độ vận hành trước khi đưa phòng vào sử dụng.

VCR đồng hành từ tư vấn đến cung cấp thiết bị FFU

Với dự án phòng sạch mới, VCR hỗ trợ khách hàng đối chiếu các thông tin như diện tích phòng, kích thước ô trần, lưu lượng yêu cầu, vật liệu vỏ, cấp lọc và phương thức điều khiển để lựa chọn cấu hình FFU phù hợp.

Danh mục thiết bị có thể bao gồm Fan Filter Unit, bộ lọc HEPA/ULPA, động cơ, cánh quạt, hộp nguồn, công tắc và phụ kiện hệ trần. Từng sản phẩm được lựa chọn theo điều kiện vận hành và yêu cầu thực tế của công trình.

Bản vẽ mặt bằng trần, vị trí hồi gió, kích thước phòng và thông tin khu vực sản xuất giúp quá trình tư vấn có cơ sở rõ ràng hơn. VCR đồng thời cung cấp thông tin kỹ thuật và hướng dẫn liên quan đến lắp đặt để hỗ trợ đơn vị thi công triển khai thiết bị đúng cấu hình.

Phạm vi cung cấp được xác định theo từng dự án, tập trung vào thiết bị và phụ kiện đã được thống nhất trong phương án kỹ thuật.

Kết luận

Lắp đặt FFU cho phòng sạch mới là quá trình phối hợp giữa thiết bị, hệ trần, bộ lọc, nguồn điện và phương án dòng khí. Số lượng FFU chỉ là một phần trong toàn bộ bài toán thiết kế.

Chuẩn bị dữ liệu từ giai đoạn đầu và lựa chọn đồng bộ các thành phần giúp hạn chế điều chỉnh trong quá trình thi công, đồng thời tạo điều kiện thuận lợi cho vận hành, bảo trì và mở rộng hệ thống sau này.

FAQs

Nên lựa chọn FFU ở giai đoạn nào của dự án?

FFU nên được lựa chọn trong giai đoạn thiết kế mặt bằng và hệ trần để phối hợp kích thước ô lắp, nguồn điện, vị trí hồi gió và không gian bảo trì.

Có thể xác định số lượng FFU chỉ theo diện tích phòng không?

Diện tích là dữ liệu ban đầu. Số lượng thực tế còn phụ thuộc vào chiều cao phòng, tổng lưu lượng, tải hạt, thiết bị sản xuất, cách bố trí hồi gió và lưu lượng của từng FFU.

Có thể lắp thêm FFU sau khi phòng sạch hoàn thiện không?

Phương án bổ sung phù hợp khi hệ trần, tải trọng, nguồn điện và bộ điều khiển đáp ứng. Việc mở rộng nên được đánh giá cùng phân bố dòng khí của toàn phòng.

Khi đặt FFU cần cung cấp thông tin gì?

Các thông tin hữu ích gồm kích thước phòng, bản vẽ trần, số lượng dự kiến, kích thước ô lắp, cấp lọc, vật liệu vỏ, nguồn điện, phương thức điều khiển và yêu cầu lưu lượng.
