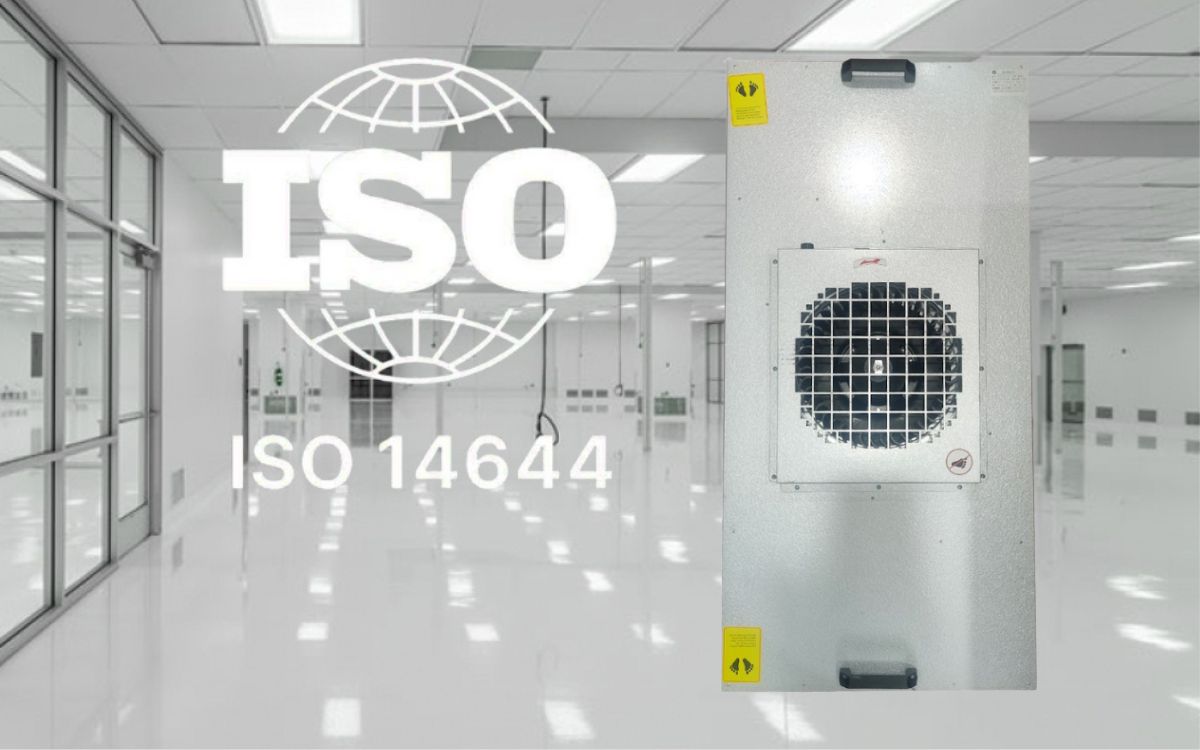

FFU trong sản xuất bán dẫn: Tối ưu ISO Class 5

Trong sản xuất bán dẫn, chỉ một hạt bụi siêu nhỏ cũng có thể khiến vi mạch lỗi hoặc hỏng. FFU (Fan Filter Unit) đóng vai trò then chốt trong việc duy trì môi trường ISO Class 5 – nơi luồng khí sạch tầng được kiểm soát tuyệt đối để đảm bảo độ chính xác và hiệu suất tối đa cho chip bán dẫn.

Tóm tắt

1. FFU là gì? Vì sao quan trọng trong ngành bán dẫn?
2. Các tiêu chí lựa chọn FFU đạt chuẩn ISO Class 5 cho bán dẫn
3. Cách bố trí FFU để tối ưu hiệu quả phòng sạch
4. Các lỗi phổ biến khi triển khai FFU trong nhà máy bán dẫn
5. Kinh nghiệm vận hành và bảo trì FFU trong môi trường bán dẫn
FAQ – Câu hỏi thường gặp về FFU trong phòng sạch bán dẫn

Bài viết này của VCR sẽ giúp bạn hiểu rõ "FFU trong sản xuất bán dẫn: Tối ưu ISO Class 5", từ vai trò của FFU trong kiểm soát hạt bụi siêu nhỏ, đến cách lựa chọn và bố trí thiết bị để đảm bảo môi trường phòng sạch đạt chuẩn trong ngành bán dẫn.

1. FFU là gì? Vì sao quan trọng trong ngành bán dẫn?

FFU là gì?

FFU (Fan Filter Unit) là một thiết bị tích hợp quạt gió và bộ lọc không khí, thường được lắp đặt trên trần của phòng sạch để cung cấp luồng khí sạch dạng tầng (laminar flow). Thiết bị này có chức năng hút không khí từ phía trên, lọc qua màng HEPA hoặc ULPA, rồi thổi luồng khí sạch xuống dưới, giúp kiểm soát nồng độ hạt bụi và vi sinh vật trong không gian làm việc.

Vai trò của FFU trong hệ thống HVAC phòng sạch

Trong ngành bán dẫn, môi trường sản xuất yêu cầu độ sạch cực kỳ cao, nơi ngay cả những hạt bụi siêu nhỏ cũng có thể làm hỏng cấu trúc vi mạch. FFU đóng vai trò trung tâm trong hệ thống HVAC của phòng sạch:

Tạo luồng khí sạch cục bộ ngay tại điểm sản xuất (point-of-use).
Tăng cường khả năng làm sạch theo chiều đứng, loại bỏ bụi và tạp chất ra khỏi vùng làm việc.
Hỗ trợ phân vùng độ sạch trong cùng một không gian sản xuất, giúp linh hoạt trong bố trí thiết bị.

Vì sao FFU đặc biệt quan trọng với môi trường ISO Class 5?

ISO Class 5 là một trong những cấp độ sạch khắt khe nhất, được quy định theo tiêu chuẩn ISO 14644-1, với giới hạn chỉ cho phép:

≤ 3.520 hạt bụi có kích thước ≥ 0.5 µm trên mỗi mét khối không khí.

Trong sản xuất bán dẫn, nhất là ở các công đoạn như photolithography hay etching, chỉ một hạt bụi siêu nhỏ cũng có thể gây ra lỗi trên bề mặt wafer, làm hỏng vi mạch hoặc giảm hiệu suất chip.

Việc sử dụng FFU giúp:

Duy trì áp suất dương ổn định để ngăn bụi xâm nhập từ bên ngoài.
Loại bỏ liên tục các hạt phát sinh từ con người, máy móc hoặc quy trình.
Tối ưu hóa hiệu suất sản xuất, giảm tỷ lệ lỗi và nâng cao độ tin cậy của sản phẩm bán dẫn.

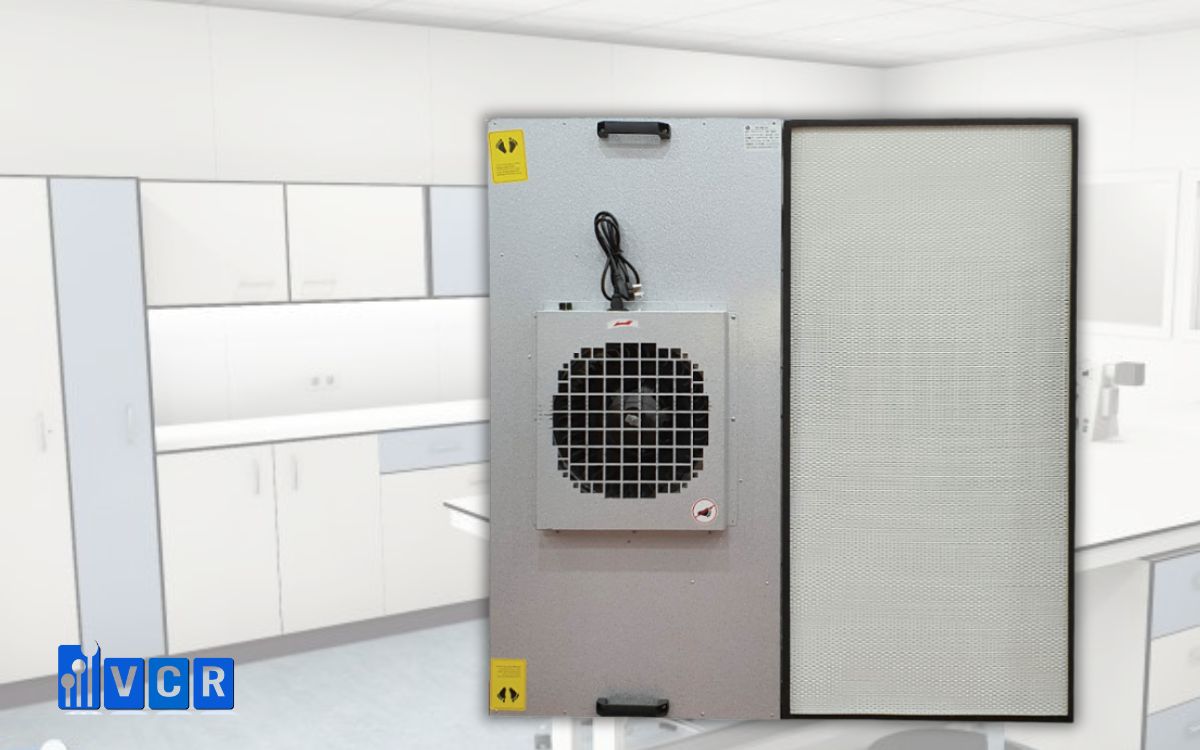

FFU là gì?

Xem thêm: Cách kiểm tra vận tốc gió của FFU trong phòng sạch ISO

2. Các tiêu chí lựa chọn FFU đạt chuẩn ISO Class 5 cho bán dẫn

Để đáp ứng yêu cầu nghiêm ngặt của phòng sạch ISO Class 5 trong sản xuất bán dẫn – nơi chỉ cho phép tối đa 3.520 hạt bụi ≥0.5 µm/m³, việc lựa chọn FFU phù hợp là yếu tố then chốt. Dưới đây là các tiêu chí kỹ thuật quan trọng:

Tốc độ gió ổn định: 0.45 m/s ±20%

FFU cần đảm bảo tốc độ luồng khí ổn định, không dao động lớn, để duy trì dòng chảy tầng (laminar flow) liên tục. Tốc độ chuẩn thường được chọn là 0.45 m/s ±20%, giúp loại bỏ hạt bụi hiệu quả khỏi vùng sản xuất mà không tạo nhiễu động.

Hiệu suất lọc HEPA/ULPA ≥99.99% tại 0.3 µm

Lõi lọc là "trái tim" của FFU. Với phòng sạch ISO Class 5, nên ưu tiên dùng:

HEPA H14 hoặc
ULPA U15–U17
có khả năng giữ lại ≥99.99% hạt bụi cỡ 0.3 µm – kích thước hạt phổ biến trong môi trường bán dẫn.

Độ ồn thấp: <50 dBA

Vì FFU thường lắp nhiều đơn vị trên trần, độ ồn tích lũy có thể ảnh hưởng đến môi trường làm việc. FFU chất lượng cao cho bán dẫn cần duy trì độ ồn dưới 50 dBA, kể cả khi hoạt động ở công suất cao.

Tính năng điều khiển thông minh

Việc quản lý nhiều FFU cùng lúc trong nhà máy bán dẫn yêu cầu hệ thống điều khiển hiện đại:

PID controller: Giữ ổn định tốc độ gió
Kết nối Modbus/RS485 hoặc BACnet: Tích hợp với hệ thống BMS trung tâm
Giám sát từ xa: Cảnh báo lỗi, log dữ liệu, điều chỉnh theo từng khu vực

Tiêu thụ điện năng thấp: Động cơ EC

Động cơ EC (Electronically Commutated) cho phép tiết kiệm điện năng đến 30–50% so với động cơ AC truyền thống. Điều này đặc biệt quan trọng khi cần lắp hàng trăm FFU trong nhà máy quy mô lớn.

Bảng so sánh: FFU phổ thông vs. FFU chuyên dùng cho bán dẫn ISO Class 5

Tiêu chí	FFU phổ thông	FFU cho bán dẫn ISO Class 5
Lọc bụi	HEPA cơ bản	ULPA hoặc HEPA H14 cao cấp
Điều khiển	Thủ công	Điều khiển kỹ thuật số (PID, Modbus)
Độ đồng đều luồng khí	Không ổn định	Cao, ổn định ±15%
Độ ồn	>55 dBA	<50 dBA
Hiệu suất năng lượng	Trung bình	Tối ưu với motor EC tiết kiệm điện

Các tiêu chí lựa chọn FFU đạt chuẩn ISO Class 5 cho bán dẫn

Xem thêm: Những lỗi thường gặp khi lắp đặt FFU và cách khắc phục

3. Cách bố trí FFU để tối ưu hiệu quả phòng sạch

Mô hình luồng khí một chiều (Unidirectional Flow) trong ISO Class 5

Trong môi trường ISO Class 5, việc duy trì luồng khí một chiều (Laminar Flow) là yếu tố cốt lõi để kiểm soát hạt bụi siêu nhỏ và ngăn ngừa nhiễm chéo. Mô hình này đảm bảo không khí sạch đi qua bề mặt làm việc theo hướng thẳng đứng từ trần xuống sàn, cuốn theo các hạt ô nhiễm ra khỏi khu vực sản xuất mà không khuếch tán trở lại.

FFU là thiết bị lý tưởng để hiện thực hóa luồng khí một chiều này nhờ khả năng phát luồng gió ổn định, đồng đều, giúp dòng khí di chuyển theo hướng xác định mà không tạo dòng xoáy.

Cách tính số lượng FFU phù hợp theo tiêu chuẩn ACH

Yêu cầu quan trọng của phòng sạch ISO Class 5 là Air Change Rate (ACH) – số lần thay đổi toàn bộ không khí trong phòng mỗi giờ – phải đạt từ 240 lần/giờ trở lên.

Vị trí lắp đặt lý tưởng của FFU

Trần phòng sạch (ceiling grid):
FFU được bố trí đồng đều theo lưới trần, ưu tiên vùng trung tâm để đảm bảo luồng khí bao phủ toàn bộ khu vực.
Trên các khu vực trọng yếu (critical zone):
Một số khu vực cần luồng khí sạch cao hơn như:

Photolithography (quang khắc): cực kỳ nhạy với bụi.
Wafer bonding, etching, clean bench.

Tại đây, có thể sử dụng thêm lớp FFU thứ hai hoặc model có hiệu suất ULPA cao hơn.

Đảm bảo cân bằng lưu lượng khí – tránh “vùng chết” và dòng xoáy

Sai sót trong bố trí FFU thường dẫn đến vùng chết (dead zone) – nơi không có luồng khí sạch – hoặc tạo ra dòng xoáy (turbulence) làm phát tán hạt bụi trở lại môi trường.

Một số nguyên tắc cần tuân thủ:

Giữ tốc độ gió ở mức 0.45 m/s ±20% tại bề mặt làm việc.
Tránh bố trí FFU gần tường hoặc góc hẹp nếu không có air return hợp lý.
Kết hợp FFU với lưới return khí dưới sàn hoặc hai bên vách để khép kín dòng chảy.
Có thể sử dụng thiết bị CFD (Computational Fluid Dynamics) để mô phỏng dòng khí trước khi lắp đặt thực tế.

Xem thêm: Bảng giá mới nhất của FFU Fan Filter Unit dùng trong phòng sạch y tế

4. Các lỗi phổ biến khi triển khai FFU trong nhà máy bán dẫn

Dù FFU (Fan Filter Unit) là giải pháp hiệu quả để duy trì độ sạch ISO Class 5, nhưng trong quá trình triển khai tại các nhà máy bán dẫn, nhiều doanh nghiệp vẫn gặp phải các sai sót kỹ thuật nghiêm trọng. Dưới đây là những lỗi phổ biến nhất và hệ quả kèm theo:

Thiếu tính toán tải nhiệt → ảnh hưởng tốc độ gió

Nhiệt sinh ra từ thiết bị sản xuất bán dẫn như máy photolithography, máy khắc plasma hay hệ thống hút chân không có thể làm tăng nhiệt độ cục bộ trong phòng sạch. Nếu không tính toán tải nhiệt tổng thể, FFU sẽ phải hoạt động trong điều kiện nhiệt độ cao hơn thiết kế, dẫn đến:

Giảm hiệu quả làm mát và lưu thông không khí.
Tốc độ gió không ổn định, ảnh hưởng đến tính đồng đều luồng khí.
Tuổi thọ motor FFU bị rút ngắn do quá tải.

Giải pháp: Phối hợp giữa thiết kế HVAC và nhà sản xuất thiết bị để dự trù tải nhiệt chính xác ngay từ đầu.

Không kiểm tra đồng đều vận tốc gió sau lắp đặt

Một lỗi phổ biến khác là bỏ qua bước kiểm tra vận tốc gió từng điểm trong vùng hoạt động của FFU sau khi lắp đặt. Điều này có thể dẫn đến:

Các vùng có tốc độ gió thấp trở thành điểm tích tụ hạt bụi (dead zone).
Dòng khí mất tính đơn hướng (laminar flow), không đạt chuẩn ISO Class 5.
Tăng nguy cơ nhiễm chéo tại các khu vực critical như litho hoặc etch.

Giải pháp: Thực hiện kiểm tra bằng thiết bị anemometer tại ít nhất 5 điểm/FFU và điều chỉnh PID nếu cần.

Lựa chọn sai loại lọc: HEPA thay vì ULPA

Trong môi trường ISO Class 5, yêu cầu lọc khí rất khắt khe: loại bỏ được ≥99.999% các hạt ≥0.12 µm. Nhiều nhà máy vẫn sử dụng HEPA filter (≥99.97% tại 0.3 µm) thay vì ULPA filter (≥99.9995% tại 0.12 µm), khiến:

Không đáp ứng đủ tiêu chuẩn sạch.
Tăng nguy cơ hỏng hóc wafer do vi hạt tồn lưu.
Gây sai lệch khi kiểm tra chứng nhận ISO.

Giải pháp: Luôn kiểm tra chỉ số lọc (MPPS, EN 1822) trước khi chọn model FFU, ưu tiên dùng ULPA cho các phòng Class 5 trở lên.

Không tích hợp với hệ thống BMS/phòng điều khiển trung tâm

Nhiều hệ thống FFU được vận hành độc lập, không kết nối với Building Management System (BMS) hoặc hệ giám sát SCADA. Điều này khiến:

Không thể theo dõi trạng thái hoạt động của từng FFU.
Khó phát hiện sớm lỗi motor hoặc tắc lọc.
Không thể tối ưu tốc độ gió theo thời gian thực hoặc lịch vận hành sản xuất.

Giải pháp: Chọn FFU có cổng giao tiếp Modbus/BACnet, hỗ trợ tích hợp vào hệ thống điều khiển trung tâm, từ đó nâng cao tính tự động hóa và kiểm soát chất lượng.

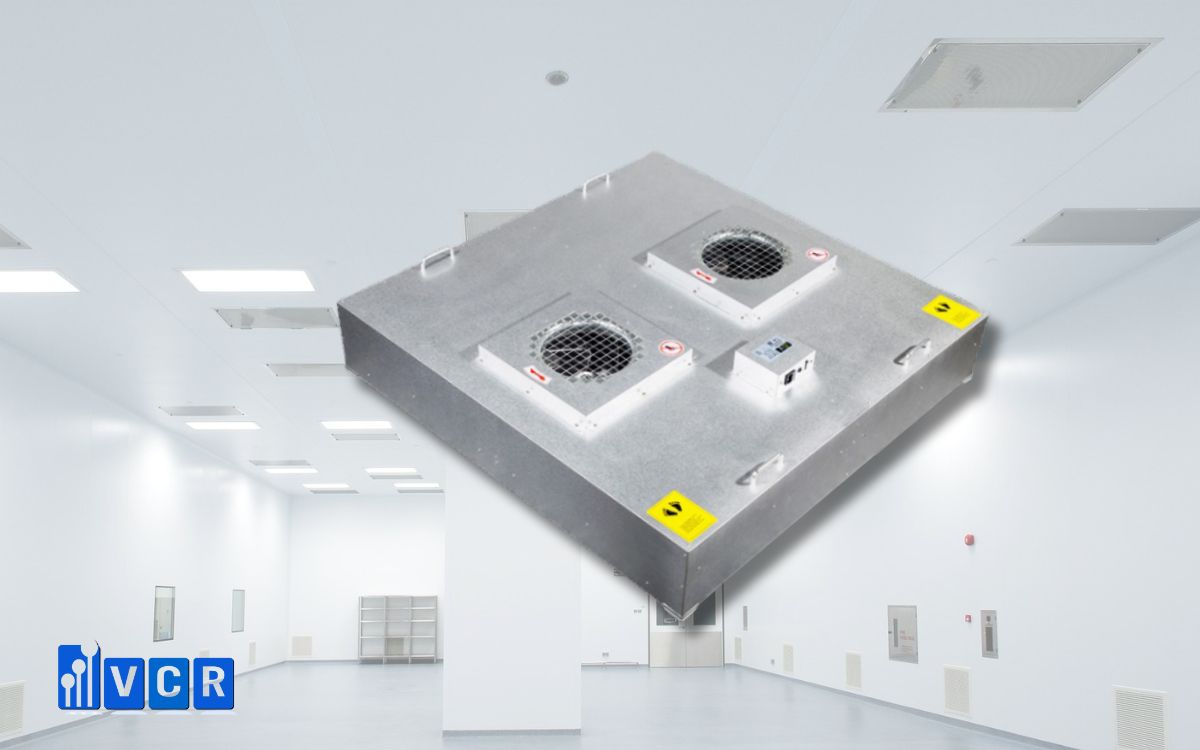

Các lỗi phổ biến khi triển khai FFU trong nhà máy bán dẫn

Xem thêm: FFU phòng sạch: Cách tính lưu lượng khí theo diện tích phòng

5. Kinh nghiệm vận hành và bảo trì FFU trong môi trường bán dẫn

Vận hành hiệu quả và bảo trì đúng cách là yếu tố then chốt giúp FFU hoạt động ổn định, duy trì chất lượng không khí đạt chuẩn ISO Class 5, đồng thời kéo dài tuổi thọ thiết bị trong môi trường sản xuất bán dẫn khắt khe.

1. Chu kỳ thay lọc HEPA/ULPA: mỗi 6 – 12 tháng

Thời gian thay lọc phụ thuộc vào:

Nồng độ hạt bụi trong môi trường vận hành
Tần suất sử dụng khu vực sạch
Hiệu suất và áp suất chênh lệch đầu cuối lọc (đo bằng manometer)

Khuyến nghị:

Thay lọc 6 tháng/lần với khu vực critical như photolithography, etching.
Thay 12 tháng/lần nếu môi trường ổn định, ít phát sinh hạt bụi.

2. Kiểm tra vận tốc gió định kỳ

Duy trì vận tốc gió 0.45 m/s ± 20% tại bề mặt lọc là bắt buộc.
Sử dụng thiết bị đo chuyên dụng (ví dụ: anemometer, balometer) để kiểm tra tại nhiều điểm trên bề mặt FFU.
Tần suất kiểm tra: ít nhất mỗi quý một lần hoặc ngay sau khi thay lọc.

3. Vệ sinh định kỳ các bộ phận FFU

Cánh quạt (impeller): tích tụ bụi có thể gây mất cân bằng, tăng độ ồn và giảm hiệu suất.
Housing và bề mặt lưới lọc sơ cấp: cần được lau chùi bằng khăn sạch và dung dịch trung tính, tránh hóa chất mạnh gây ăn mòn.
Tần suất vệ sinh: mỗi 3 – 6 tháng tùy điều kiện thực tế.

4. Ghi log vận hành và cấu hình cảnh báo lỗi

Lưu trữ lịch sử các thông số: tốc độ gió, áp suất, cảnh báo motor, thời gian vận hành.
Cài đặt cảnh báo lỗi qua hệ thống giám sát (BMS hoặc phần mềm riêng):

Báo thay lọc khi áp suất vượt ngưỡng
Cảnh báo khi vận tốc gió giảm đột ngột
Cảnh báo lỗi motor hoặc mất kết nối

Lưu ý: FFU dùng trong sản xuất bán dẫn cần có độ ổn định cao – mọi sai lệch nhỏ đều có thể ảnh hưởng đến tỷ lệ thành phẩm wafer. Do đó, bảo trì chủ động, kiểm tra định kỳ và quản lý dữ liệu vận hành là tiêu chí bắt buộc trong chiến lược kiểm soát phòng sạch hiện đại.

Kinh nghiệm vận hành và bảo trì FFU trong môi trường bán dẫn

Xem thêm: Đơn vị cung cấp FFU – Fan Filter Unit đạt chuẩn GMP tại Việt Nam

FAQ – Câu hỏi thường gặp về FFU trong phòng sạch bán dẫn

1. FFU có thể tái sử dụng không?

Có. FFU (Fan Filter Unit) là thiết bị có thể tái sử dụng nhiều lần nếu được vận hành và bảo trì đúng cách. Tuy nhiên, bộ lọc (HEPA hoặc ULPA) bên trong cần được thay thế định kỳ để duy trì hiệu suất lọc đạt chuẩn ISO Class 5.

Chu kỳ thay lọc: khoảng 6–12 tháng tùy mức độ sử dụng và môi trường.
Bảo trì motor: cần kiểm tra và vệ sinh định kỳ để tránh giảm tốc độ gió hoặc tăng độ ồn.

Việc tái sử dụng FFU giúp tiết kiệm chi phí đầu tư ban đầu nhưng cần đảm bảo tuân thủ quy trình bảo trì nghiêm ngặt.

2. Bao lâu nên kiểm tra vận tốc gió FFU một lần?

Để duy trì hiệu quả luồng khí một chiều (laminar flow) trong môi trường ISO Class 5, vận tốc gió tại bề mặt FFU nên được kiểm tra ít nhất mỗi quý (3 tháng/lần).

Thiết bị kiểm tra: sử dụng máy đo vận tốc gió dạng lưới (grid-type anemometer).
Tiêu chuẩn tốc độ gió: khoảng 0.45 m/s ±20%.
Mục đích: phát hiện sớm tình trạng suy giảm hiệu suất lọc, tắc lọc, hoặc lỗi motor.

Việc kiểm tra định kỳ là bắt buộc trong các quy trình GMP và ISO để đảm bảo môi trường sản xuất luôn trong ngưỡng kiểm soát.

3. ISO Class 5 yêu cầu bao nhiêu FFU cho diện tích 10m²?

Với mục tiêu duy trì Air Change Rate ≥ 240 lần/giờ, số lượng FFU cần thiết cho 10m² sàn phụ thuộc vào:

Chiều cao trần phòng sạch
Thiết kế lưu thông khí (1 chiều hay hỗn hợp)
Loại thiết bị vận hành bên trong (phát sinh hạt bụi)

Thông thường, cần từ 6 đến 8 FFU cho khu vực 10m² đạt chuẩn ISO Class 5. Cần tính toán chi tiết lưu lượng khí (CFM) và áp suất từng vùng để xác định số lượng tối ưu.

4. FFU có ảnh hưởng đến độ rung trong khu vực sản xuất không?

Có. FFU được tích hợp motor nên nếu thiết kế không tốt, có thể phát sinh rung động, ảnh hưởng đến:
