600 × 600 mm là bước module của hệ trần

Trong hệ trần module, kích thước 600 × 600 mm thường biểu thị khoảng bố trí lặp lại của lưới trần. Các thanh T-Bar tạo thành hệ ô đều để sắp xếp FFU, tấm trần, đèn và các thiết bị kỹ thuật khác.

Con số 600 mm vì vậy không nhất thiết là khoảng trống thực tế mà thiết bị có thể chiếm toàn bộ. Một phần diện tích trong module thuộc về chính các profile T-Bar.

Đây là điểm dễ nhầm khi đọc bản vẽ. Bản vẽ kiến trúc hoặc layout có thể ghi ô 600 × 600 mm, trong khi bản vẽ chế tạo FFU lại thể hiện kích thước phủ bì nhỏ hơn.

T-Bar làm kích thước lọt lòng nhỏ hơn module

Có thể nhìn rõ quan hệ này ở hệ T24: module được gọi là 600 × 600 mm, trong khi panel lắp trong khung có kích thước khoảng 575 × 575 mm. Bản vẽ kỹ thuật của một hệ T24 cho thấy profile rộng khoảng 24 mm và panel 575 × 575 mm được bố trí trong module 600 × 600 mm.

Về hình học, khoảng cách module được tính theo lưới trần, còn thiết bị phải nằm giữa các thanh đỡ. Khi trừ phần profile và chừa dung sai lắp đặt, kích thước lọt lòng giảm xuống.

Đó là lý do cách gọi “FFU 600 × 600” trong thực tế thường được hiểu theo module trần tương ứng, chứ không nhất thiết là thân FFU có kích thước chính xác 600 × 600 mm.

575 × 575 mm phù hợp với ô lắp của module 600

Thân FFU được đặt lên hoặc nằm trong hệ khung trần. Kích thước thiết bị phải cho phép thao tác đặt máy, căn chỉnh và duy trì phần tựa lên kết cấu theo thiết kế của hệ ceiling grid.

Một thân máy đúng 600 × 600 mm sẽ không phù hợp với nhiều hệ lưới có bước module 600 mm vì phần T-Bar đã chiếm một phần không gian. Thiết bị khoảng 575 × 575 mm giải quyết sự khác biệt giữa kích thước module và kích thước lọt lòng.

Quan hệ tương tự xuất hiện ở nhóm module 1200 × 600 mm, nơi kích thước thiết bị thường gặp là khoảng 1175 × 575 mm. Catalogue của các nhà sản xuất FFU quốc tế hiện liệt kê song song các kích thước 600 × 600/575 × 575 và 600 × 1200/575 × 1175 cho cùng nhóm module.

Thân FFU và HEPA là hai kích thước riêng

Sau khi phân biệt module trần với thân máy, một lớp kích thước khác tiếp tục xuất hiện ở bộ lọc.

HEPA nằm trong hoặc tiếp giáp với housing FFU nên kích thước lọc thường nhỏ hơn kích thước ngoài của thân thiết bị. Phần chênh được dành cho khung housing, cơ cấu giữ filter và vùng làm kín.

Vì vậy, ba thông tin thường xuất hiện trong hồ sơ phải được hiểu riêng:

Module trần → kích thước thân FFU → kích thước HEPA.

Nếu lấy kích thước module để đặt trực tiếp HEPA hoặc lấy kích thước filter để suy ra ô T-Bar, nguy cơ sai lệch xuất hiện ngay ở bước lắp đặt.

Kích thước ô trần phải được đối chiếu trước khi thay FFU

Ở dự án mới, module trần và FFU thường được phối hợp ngay từ bước thiết kế. Dự án cải tạo phức tạp hơn vì hệ T-Bar hiện hữu có thể sử dụng profile khác với hệ đang dùng phổ biến.

Đo trực tiếp kích thước lọt lòng giúp xác định thiết bị mới có đặt vừa khung hay không. Với trường hợp thay FFU cũ, kích thước thân máy, vị trí tựa khung và kích thước filter hiện hữu là các dữ liệu thực tế để đối chiếu trước khi đặt thiết bị mới.

Cách kiểm tra này tránh tình trạng hồ sơ ghi “600 × 600” nhưng FFU đưa tới công trường không tương thích với hệ trần.

Giải pháp Fan Filter Unit tại VCR

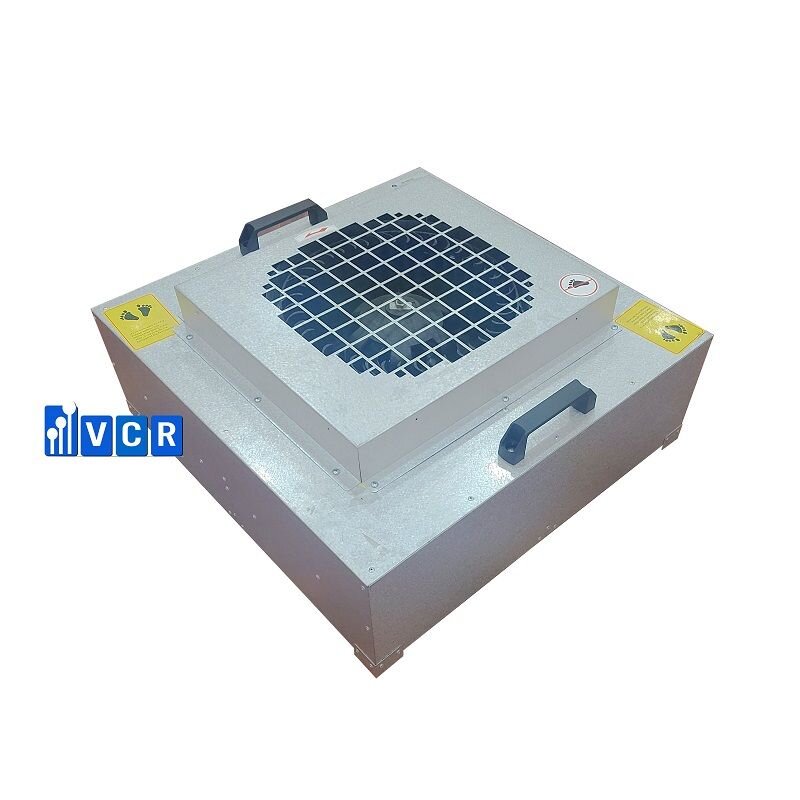

VCR cung cấp FFUVCR575 kích thước 575 × 575 mm và FFUVCR1175 kích thước 1175 × 575 mm, tương ứng với hai nhóm module trần phổ biến gần 600 × 600 mm và 1200 × 600 mm. Danh mục có các lựa chọn vỏ thép mạ kẽm, thép sơn tĩnh điện và Inox 304, cùng HEPA theo kích thước tương ứng.

Khi triển khai hệ FFU, VCR đối chiếu kích thước thiết bị với layout trần và ô T-Bar thực tế thay vì chỉ dựa vào cách gọi 600 × 600 hay 1200 × 600. Cách phối hợp này đặc biệt hữu ích với dự án cải tạo, nơi kích thước hiện trường quyết định trực tiếp khả năng lắp đặt.

Kết luận

FFU 600 × 600 thường là cách gọi theo module trần, còn kích thước khoảng 575 × 575 mm phản ánh phần không gian thực tế dành cho thiết bị giữa các thanh T-Bar. Khi lựa chọn FFU, kích thước module, ô lọt lòng, thân thiết bị và HEPA phải được phân biệt rõ để tránh sai lệch khi đặt hàng và thi công.

FAQs

FFU 575 × 575 mm có lắp cho module trần 600 × 600 mm không?

Có với hệ ceiling grid được thiết kế theo kích thước tương ứng. Kích thước ô lắp thực tế vẫn phải được đối chiếu trước khi đặt hàng.

Chênh lệch 25 mm có phải luôn do T-Bar không?

Phần chênh chủ yếu liên quan đến hình học của hệ khung và dung sai lắp đặt. Giá trị cụ thể phụ thuộc loại profile và cấu tạo ceiling grid.

FFU ghi 600 × 600 mm có chắc thân máy là 575 × 575 mm không?

Không. Một số hệ sử dụng thân 600 × 600 mm hoặc kích thước khác. Datasheet và bản vẽ chế tạo của model thực tế mới là căn cứ xác nhận.

Khi thay FFU cũ nên đo phần nào?

Ưu tiên kích thước lọt lòng của ô T-Bar, kích thước thân FFU hiện hữu và kích thước bộ lọc để đối chiếu với thiết bị thay thế.
