Fan Filter Unit - FFU vẫn là một thiết bị mà nhiều người Việt Nam vẫn chưa quen thuộc. Vì vậy, nếu bạn đang quan tâm đến thiết bị lọc khí cho phòng sạch này, có một số điều về Fan Filter Unit mà bạn cần biết.

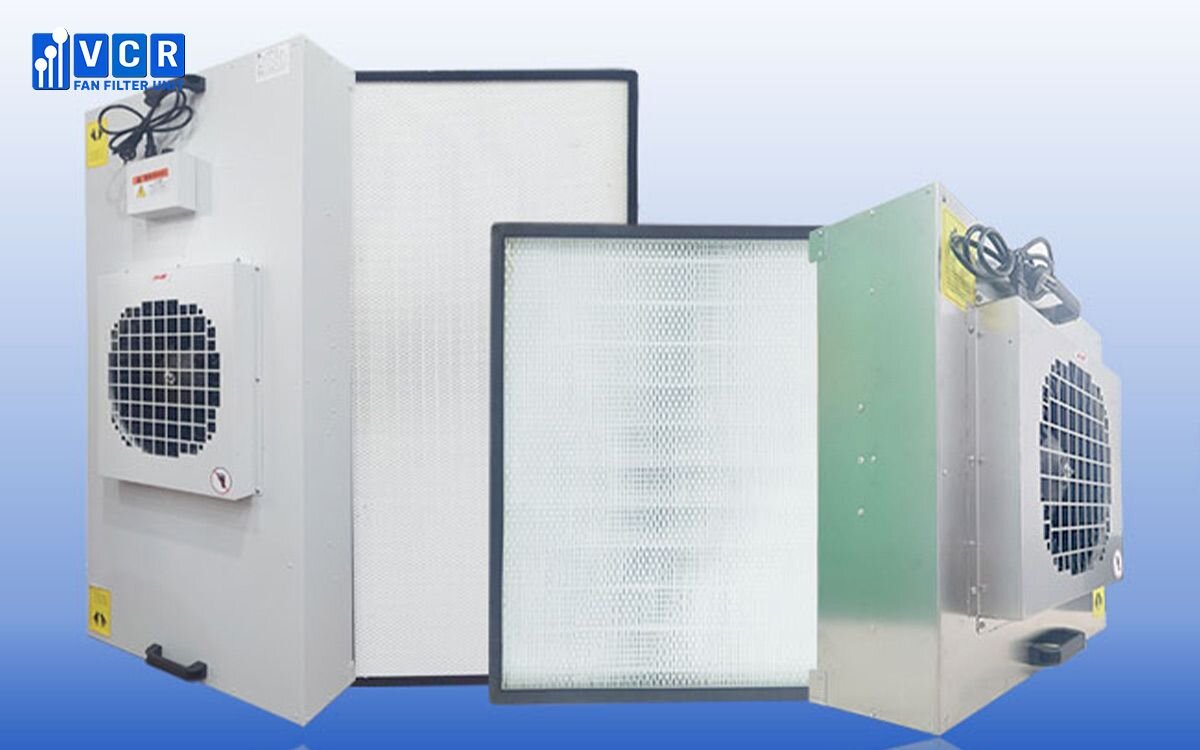

Fan Filter Unit - FFU là một thiết bị lọc không khí được sử dụng trong các phòng sạch, đi kèm với quạt gió và bộ lọc, thường được lắp đặt trên trần. Nó được áp dụng trong cả các phòng sạch với dòng khí đa hướng và đơn hướng. Tốc độ gió tại điểm thoát có thể được duy trì ở mức 0,45m/s ±20%, và có thể được trang bị lưới lọc sơ cấp tại điểm hút không khí.
Nguyên lý hoạt động của FFU

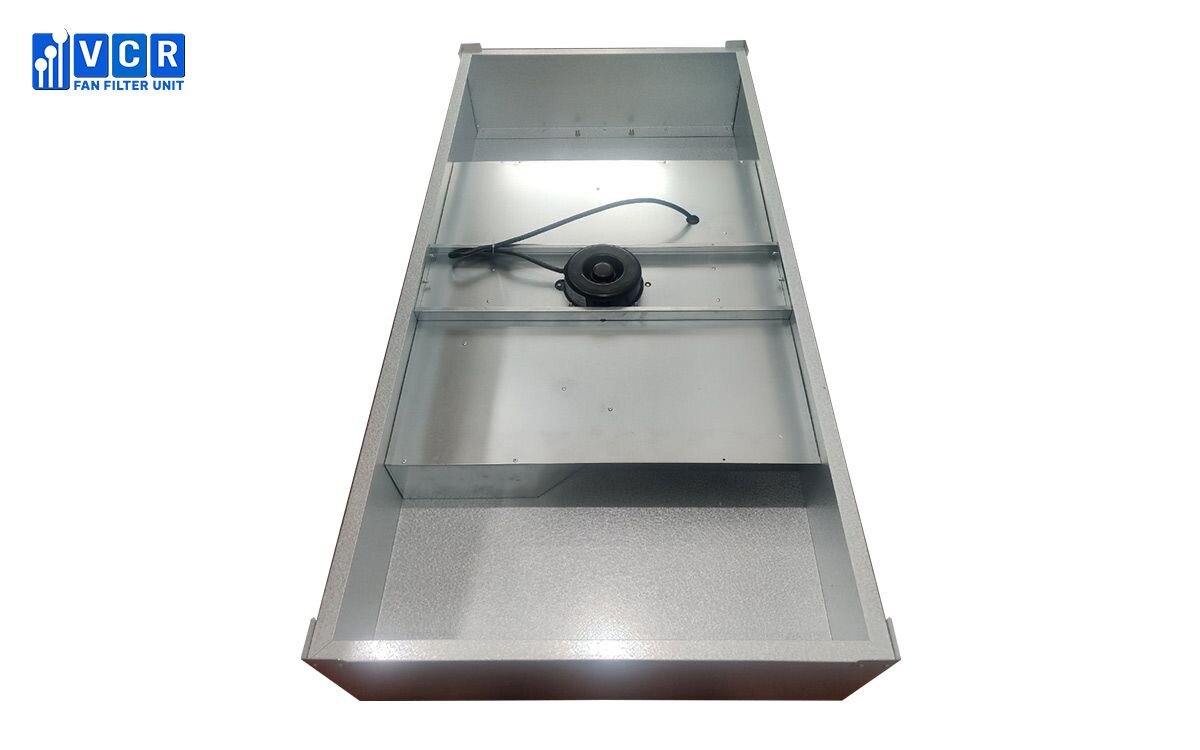

Trong quá trình hoạt động, FFU hút không khí từ đỉnh của nó thông qua quạt gió, sau đó dẫn không khí qua bộ lọc thô và bộ lọc Hepa Filter. Sau khi không khí đã được lọc sạch, nó được phân phối ra ngoài một cách đồng đều với tốc độ gió trung bình khoảng 0,45 m/s.
Xem thêm: Tổng quan nguyên lý hoạt động của FFU
Các đặc điểm của FFU
- Fan Filter Unit có thể được áp dụng với tiêu thụ năng lượng thấp, áp suất tĩnh cao, và khả năng điều chỉnh tốc độ gió ở nhiều cấp độ hoặc vô cấp, đi kèm với chi phí vận hành thấp.
- Nó được sử dụng để tạo ra dòng không khí đa hướng và đơn hướng theo nhu cầu, đồng thời có đặc điểm là tiếng ồn thấp và tốc độ gió đồng đều.
- Với trọng lượng nhẹ và phương pháp lắp đặt kiểu chụp, nó giúp việc lắp đặt, thay thế bộ lọc và bảo trì trở nên thuận tiện hơn.
- Sử dụng quạt gió chuyên dụng với tuổi thọ lâu dài và cơ bản không đòi hỏi bảo trì, nó có khả năng đáp ứng các chức năng điều khiển theo nhóm, kết nối với máy tính và hệ thống điều khiển từ xa.
- Trong các dự án xây dựng phòng sạch mới, xưởng sạch hoặc cải tạo, FFU có thể cải thiện cấp độ sạch, giảm tiếng ồn, giảm rung và có thể giảm đáng kể chi phí.
- Vỏ của FFU có thể được làm từ thép không gỉ, tôn mạ kẽm hoặc tấm thép cán nguội với vật liệu phun sơn tĩnh điện, đem lại những ưu điểm như trọng lượng nhẹ, chống ăn mòn, chống gỉ và thẩm mỹ.
- Tính năng nổi bật của FFU bao gồm tuổi thọ cao, tiếng ồn thấp, chi phí bảo trì thấp, rung động thấp và khả năng điều chỉnh tốc độ.
- Chúng được kiểm tra chặt chẽ trước khi xuất xưởng để đảm bảo tuân thủ tiêu chuẩn quốc tế ISO 14644-1, và sử dụng máy đo hạt bụi để quét và kiểm tra chất lượng.
- FFU được sử dụng rộng rãi trong nhiều lĩnh vực như sản xuất chất bán dẫn, điện tử, màn hình LCD, quang học, công nghiệp sinh học, dây chuyền sản xuất sạch, bàn thao tác sạch, phòng sạch lắp ráp và phòng sạch di động.
Hệ thống FFU và chức năng của nó
- Điều khiển việc khởi động và dừng của một FFU cụ thể trong toàn bộ phòng sạch và thiết lập tốc độ gió cho FFU đó.
- Truy vấn trạng thái hoạt động của quạt trong toàn bộ phòng sạch, bao gồm trạng thái dừng, khởi động của Fan Filter Unit và tốc độ gió hiện tại của nó.
- Điều khiển việc khởi động và dừng của một nhóm FFU nhất định trong toàn bộ phòng sạch và thiết lập tốc độ gió cho nhóm FFU đó.
- Chức năng bảo vệ quá tải: Khi có sự quá tải xảy ra, hệ thống sẽ tự động kích hoạt cảnh báo từ xa.
- Thực hiện cài đặt cho số lượng FFU trong một nhóm cụ thể.
Tìm hiểu thêm: Các bộ phận FFU và chức năng của nó
Khi lắp đặt Fan Filter Unit cần chuẩn bị gì?
Để đảm bảo hiệu suất của bộ lọc, việc lắp đặt phải tuân thủ kỹ thuật đúng cách. Vì vậy, trước khi bắt đầu quá trình lắp đặt, quan trọng phải chuẩn bị kỹ càng và tuân theo các bước hướng dẫn. Dưới đây là một số yêu cầu cần tuân thủ trước khi lắp đặt Fan Filter Unit:
- Đề xuất sử dụng ít nhất 6 người trong mỗi nhóm lắp đặt. Tất cả nhân viên phải tuân thủ quy định mặc quần áo sạch và đeo găng tay sạch để tránh việc nhiễm bẩn nhân tạo vào bộ lọc Hepa.
- Khi lắp đặt trong phòng sạch, phòng cần được đóng kín gió. Hệ thống điều hòa cần cung cấp không khí sạch trong khoảng 3 ngày trước khi lắp đặt. Phòng phải đảm bảo độ sạch và không có bụi bẩn. Tất cả các chi tiết khung nhôm phải được lắp đặt và căn chỉnh một cách chính xác và bằng phẳng.
Xem thêm video:
Các bước lắp đặt FFU
- Bước 1: Chuẩn bị các dụng cụ cần thiết để lắp đặt. Hai nhân viên leo lên trần nhà, lắp đặt kim loại cho việc lắp ráp, và đứng trên chân bước lên khung lắp đặt, giữ chặt khung dầm treo. Trong khi đó, hai người khác lắp đặt FFU lên bàn, và bộ lọc hiệu suất cao đã được chuẩn bị sẵn để sử dụng.
- Bước 2: Hai nhân viên giữ thang nhôm và nâng quạt gió lên trần, trong tư thế nằm ngang, để hai nhân viên đứng trên trần tiếp nhận.
- Bước 3: Nghiêng FFU để đưa lên, và hai nhân viên trên trần tiếp nhận nó.
- Bước 4: Hai nhân viên trên trần đặt Fan Filter Unit nhẹ nhàng để tránh va chạm mạnh gây hư hỏng.
- Bước 5: Trong phòng sạch, hai người lắp đặt nâng bộ lọc không khí hiệu suất cao (HEPA) và chuyển nó cho hai người bên ngoài. Hai người này sau đó lắp gắn bộ lọc lên.
- Bước 6: Hai nhân viên trên trần nâng Fan Filter Unit lên, và hai nhân viên trong phòng sạch bước lên bàn để đưa bộ lọc lên khung lắp bằng nhôm theo chiều nghiêng (bộ lọc hiệu suất cao phải ở phía hướng đón gió). Trong quá trình này, cần cẩn thận không làm hỏng lõi lọc mỏng và dễ bị tổn thương của bộ lọc hiệu suất cao.
- Bước 7: Lắp đặt bộ lọc HEPA ngang để nối nó với khung nhôm lắp đặt.
- Bước 8: Đặt FFU xuống, gần sát với bộ lọc hiệu suất cao và lắp đặt cẩn thận để tránh làm hỏng bộ lọc. Sau khi lắp đặt, kiểm tra lại toàn bộ áp suất trên bộ lọc hiệu suất cao, đã vặn đều và khít chưa. Quá trình lắp đặt đã hoàn tất. Việc lắp đặt chính xác FFU là rất quan trọng để đảm bảo hiệu quả yêu cầu của thiết bị lọc.
Xem thêm: Chi tiết hướng dẫn lắp đặt FFU
Bí quyết chọn FFU cho phòng sạch
Việc lựa chọn FFU đòi hỏi một trình độ chuyên môn nhất định, không chỉ về chất lượng mà còn về tính toàn diện của các tính năng để đáp ứng mọi yêu cầu.
Kiểm soát tiếng ồn

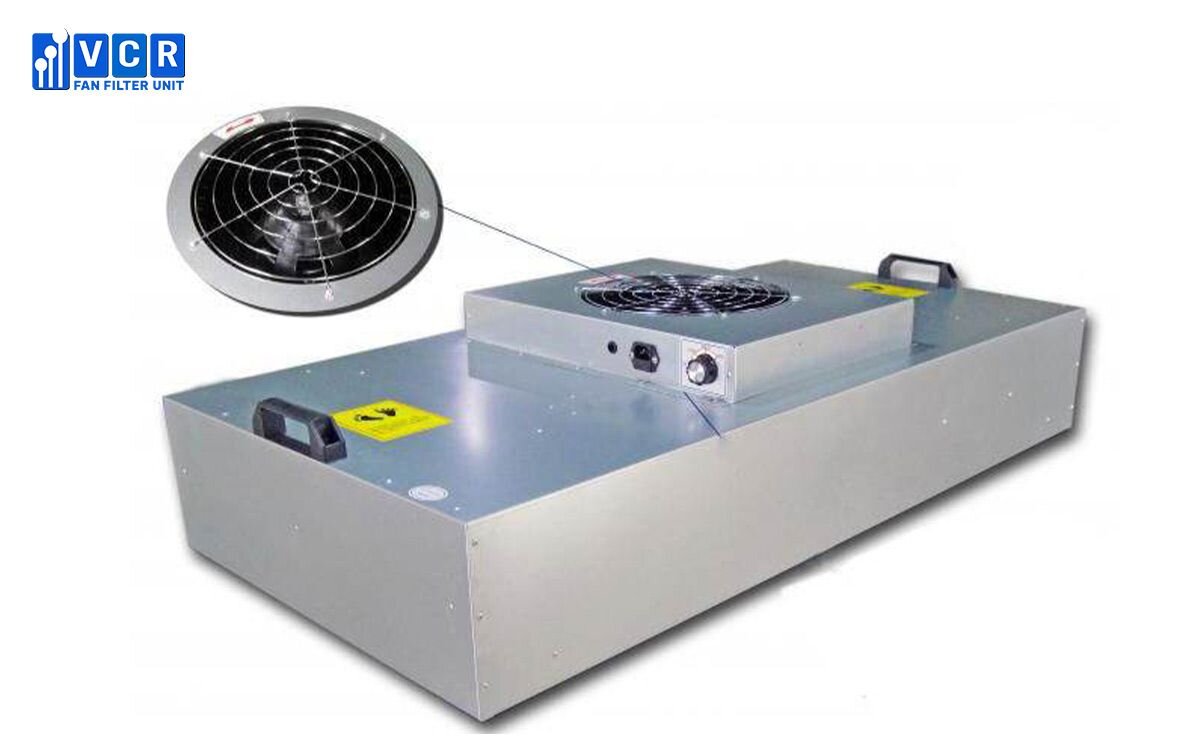

Quạt gió trong Fan Filter Unit thường được sử dụng đồng thời với một số máy, thậm chí hàng chục máy. Trong quá trình thiết kế, việc kiểm soát tiếng ồn là rất quan trọng để đảm bảo tuân thủ các tiêu chuẩn về tiếng ồn trong phòng sạch. Ví dụ, phòng sạch dòng đơn hướng không được vượt quá 60 dB, còn phòng sạch dòng đa hướng không được vượt quá 65 dB. Do đó, khi chọn FFU, nên ưu tiên loại quạt có cánh hướng tâm phía dưới có bộ lọc Hepa, có khả năng giảm tiếng ồn tổng thể.
Lựa chọn khung nhôm lắp ghép
Bộ lọc của Fan Filter Unit thường được lắp trực tiếp vào khung trần, điều này giúp việc thay thế bộ lọc trở nên dễ dàng và nhanh chóng hơn. Tuy nhiên, để đảm bảo sự cân bằng trong quá trình hoạt động và giảm nguy cơ mất cân bằng khi lắp đặt, cần phải chọn khung nhôm lắp đặt chuyên dụng phù hợp. Loại khung nhôm này thường được chế tạo cơ học thành thép hình học đặc biệt (hình chữ U) và được xử lý chống ăn mòn để đảm bảo độ bền và hiệu quả hoạt động của máy Fan Filter Unit.
Lựa chọn vỏ quạt
Khi chọn cấu trúc vỏ quạt, cần xem xét việc tránh rò rỉ và thiệt hại trong quá trình vận chuyển và sử dụng. Đồng thời, cần xem xét khả năng vệ sinh và sử dụng các chất khử trùng. Do đó, tốt nhất là chọn vỏ quạt làm từ thép không gỉ hoặc hợp kim nhôm để đảm bảo tính chất lượng và khả năng tiệt trùng trong môi trường sử dụng FFU.
Lựa chọn hình thức điều khiển
Hiện nay, khi chọn mua Fan Filter Unit (FFU) cho phòng sạch, cần có một trình độ chuyên môn nhất định. Điều này không chỉ đòi hỏi chất lượng sản phẩm tốt mà còn yêu cầu tính toàn diện của các tính năng để đáp ứng mọi yêu cầu. Dưới đây là các hình thức điều khiển cần xem xét:
Điều khiển từ xa
Có thể sử dụng bộ điều khiển từ xa để điều chỉnh từng FFU, bổ sung hỗ trợ cho chế độ điều khiển máy tính.
Điều khiển tốc độ liên tục
Điều khiển điều chỉnh tốc độ liên tục của hệ thống này nhiều hơn bằng cách điều chỉnh nút công tắc hoặc bộ điều chỉnh tốc độ.
Điều khiển bằng máy tính
Sử dụng điều khiển bằng máy tính có nhiều chức năng tiên tiến, bao gồm giám sát và điều khiển tập trung của FFU. Có thể cài đặt hệ thống điều khiển dự phòng cổng nối thông tin để quản lý và giám sát từ xa.
Hệ thống điều khiển công tắc nhiều mức điều chỉnh
Hệ thống này bao gồm công tắc điều chỉnh tốc độ và công tắc nguồn điện. Dù đơn giản và chi phí thấp, nhưng hạn chế ở việc không thể điều chỉnh tốc độ một cách linh hoạt và tiêu hao năng lượng nhiều.
Khi lựa chọn hình thức điều khiển cho FFU, cần xem xét cẩn thận để đảm bảo lựa chọn thiết bị có tính năng phù hợp nhất.
