FFU đóng vai trò quan trọng trong hệ thống phòng sạch, làm giảm lượng bụi và các hạt nhỏ từ không khí, giúp duy trì môi trường làm việc sạch sẽ và an toàn.

Đối với những người mới tiếp xúc, có thể cảm thấy tò mò về FFU và không hiểu rõ về cấu trúc, thông số kỹ thuật và lợi ích mà nó mang lại cho phòng sạch. Hãy cùng tìm hiểu thông tin chi tiết về FFU cũng như các ứng dụng của nó trong bài viết dưới đây.

FFU là gì?

FFU là thiết bị được sử dụng để làm sạch không khí và cung cấp không khí sạch cho các phòng sạch, phòng thí nghiệm, cơ sở y tế hoặc môi trường vi mô bằng cách loại bỏ các hạt có hại trong không khí. Các FFU thường được lắp đặt trên hệ thống lưới trần. Với các phòng sạch có diện tích lớn, số lượng FFU cần thiết có thể lên đến hàng trăm hoặc thậm chí hàng nghìn chiếc.

FFU là một trong những thiết bị phòng sạch phổ biến nhất và có thể được sử dụng để cung cấp không khí sạch cho cả một phòng sạch rộng lớn hoặc tạo ra không khí sạch cục bộ cho các thiết bị khác.

Trong việc phát triển FFU, các yêu cầu chính như sau đã được xem xét:

  • Giảm chi phí hoạt động bằng cách tiết kiệm năng lượng.
  • Giảm chi phí xây dựng thông qua cấu trúc mỏng, nhẹ và nhỏ gọn.
  • Giảm chi phí ban đầu của thiết kế tổng thể của phòng sạch bao gồm cả vấn đề tiếng ồn.

Như vậy, FFU được phát triển để đáp ứng các yêu cầu về xây dựng, hoạt động và bảo trì của các phòng sạch.

Cấu tạo của Fan Filter Unit

FFU được cấu thành từ 5 bộ phận chính như sau

  • Vỏ hộp: Vỏ hộp định hình thiết bị và thường được làm từ các vật liệu như thép sơn tĩnh điện, thép mạ kẽm, hoặc inox.
  • Quạt: Quạt tạo ra áp suất trong hộp để đẩy không khí qua bộ lọc Hepa. Lựa chọn quạt phù hợp với công suất và độ bền cần thiết để đảm bảo hiệu suất và tuổi thọ của FFU.
  • Màng lọc: Màng lọc là thành phần quan trọng trong mỗi FFU, giúp tạo ra không khí sạch cho phòng sạch. Có thể sử dụng các loại lọc thô để loại bỏ các tạp chất và hạt bụi lớn trước khi không khí đi qua lọc Hepa hoặc Ulpa để đạt được chất lượng không khí cao nhất.
  • Mặt nạ soi lỗ: Là nơi mà FFU hút không khí từ bên ngoài vào.
  • Bộ điều khiển: Bộ điều khiển quản lý hoạt động của FFU, bao gồm chức năng bật/tắt và điều chỉnh tốc độ của quạt.

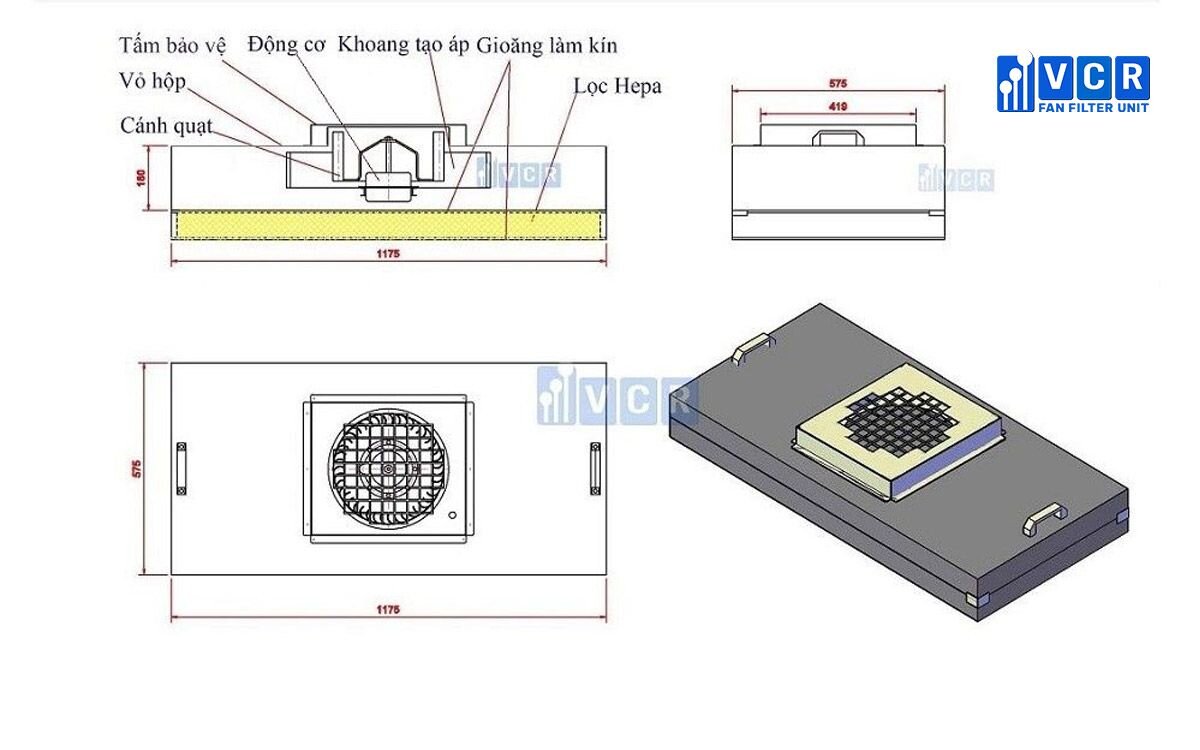

Chi tiết cấu tạo và các thành phần của FFU
Chi tiết cấu tạo và các thành phần của FFU 1175

Tìm hiểu thêm: Cấu tạo FFU

Thông số kỹ thuật của FFU

Thông số kỹ thuật là một yếu tố quan trọng khi lựa chọn các thiết bị phòng sạch, và FFU không nằm ngoài quy tắc này. Hiểu rõ các thông số và biết đến các thông số tham khảo cho các sản phẩm Fan Filter Unit phổ biến là rất quan trọng.

Các đặc điểm chính của các thông số kỹ thuật của FFU

  • Kích thước: FFU có nhiều kích thước khác nhau tùy thuộc vào yêu cầu thiết kế của phòng sạch, nhưng hai kích thước phổ biến nhất là 1175x575x250 mm (Dài x Rộng x Cao) và 575x575x250 mm (Dài x Rộng x Cao).
  • Lưu lượng không khí: Đây là lượng không khí mà FFU đẩy ra trong một giờ, thường được đo bằng m3/h. Đây là thông số quan trọng để xác định số lượng FFU cần cho phòng sạch.
  • Công suất quạt: Đối với FFU, công suất quạt thường khoảng 200 - 220W để đảm bảo hoạt động hiệu quả và tiết kiệm năng lượng.
  • Độ ồn: FFU cần có độ ồn trong phạm vi từ 55 đến 65 dB khi hoạt động, với mục tiêu là chọn loại có độ ồn thấp nhất, thường là từ 56 đến 58 dB.
  • Tốc độ gió: Tốc độ gió trung bình của FFU thường dao động khoảng 0,45m/s ± 20%.
  • Vật liệu: Các vật liệu phổ biến cho vỏ FFU bao gồm thép sơn tĩnh điện, thép mạ kẽm và inox 304, mỗi loại có ưu điểm và đặc điểm riêng biệt.
  • Nguồn điện: FFU có thể sử dụng nguồn điện DC hoặc AC, trong đó nguồn DC thường được ưa chuộng hơn vì tiết kiệm năng lượng và tiếng ồn thấp hơn, mặc dù giá thành cao hơn.
  • Bộ lọc: Thông số lọc Hepa 0,3 μm 99,99% và lọc Ulpa 0,12 μm 99,999%.
  • Áp suất tới hạn: Đây là áp suất tối đa mà bộ lọc có thể chịu được, là một chỉ số quan trọng để đánh giá hiệu suất hoạt động của FFU.

Các thông số kỹ thuật tham khảo

FFU kích thước: 575 x 575 x 300

  • Chất liệu thân máy: Thép mạ kẽm/Inox/Thép Sơn tĩnh điện
  • Kích thước thực tế: 575 x 575 x 220
  • Nguồn điện: 220V/50HZ
  • Bộ điều tốc: Điều tốc kiểu vô cấp
  • Phin lọc cao cấp: Kích thước thực tế: 570 x 570 x 69
  • Hiệu suất lọc: 99.99% H13
  • Vật liệu phin lọc: Giấy lọc chống cháy, chống ẩm
  • Lưới bảo vệ bề mặt: Hai mặt phun sơn tĩnh điện
Thông số kỹ thuật FFU 575
Thông số kỹ thuật FFU 575

FFU kích thước: 1175 x 575 x 300

  • Chất liệu thân máy: Thép mạ kẽm / Inox / Thép Sơn tĩnh điện
  • Kích thước thực tế: 1175 x 575 x 220
  • Nguồn điện: 220V/50HZ
  • Bộ điều tốc: Điều tốc kiểu vô cấp
  • Phin lọc cao cấp: Kích thước thực tế: 1170 x 570 x 69
  • Hiệu suất lọc: 99.99% H13
  • Vật liệu phin lọc: Giấy lọc chống cháy, chống ẩm
  • Lưới bảo vệ bề mặt: Hai mặt phun sơn tĩnh điện

Xem thêm: Chi tiết thông số kỹ thuật của FFU

Nguyên lý hoạt động của FFU trong phòng sạch

Nguyên lý hoạt động của quạt FFU bao gồm 2 quá trình chính:

  • Quá trình hút: FFU sử dụng quạt bên trong để hút không khí từ môi trường bên ngoài, sau đó thông qua bộ lọc thô (tuỳ thuộc vào yêu cầu cụ thể, FFU có thể có thêm lớp lọc thô), không khí được đưa vào bên trong hộp tĩnh áp.
  • Quá trình đẩy: Sau khi không khí đã được lọc qua bộ lọc hiệu suất cao, FFU đẩy không khí sạch vào phòng sạch với tốc độ định sẵn, thường là 0,45m/s ± 20%.

Xem thêm video:

FFU có khả năng lấy không khí trực tiếp từ môi trường bên ngoài hoặc lấy không khí từ môi trường bên trong phòng sạch để thực hiện các quá trình hoạt động của mình.

Bộ lọc Hepa trong FFU - Bộ phận quan trọng nhất

FFU là thiết bị lọc không khí trong phòng sạch, đóng vai trò quan trọng trong việc tạo ra không khí sạch cho môi trường làm việc. Để đảm bảo không khí sạch, FFU thường được trang bị bộ lọc Hepa. Bộ lọc này giữ lại các hạt bụi và tạo ra không khí sạch khi dòng không khí được đẩy xuống phòng sạch, tạo ra dòng chảy tầng. Mặc dù có thể lựa chọn sử dụng bộ lọc Ulpa thay vì Hepa, nhưng hầu hết các FFU vẫn ưa chuộng sử dụng bộ lọc Hepa.

Vì vậy, FFU thường được gọi là "Quạt lọc Hepa" do vai trò quan trọng của bộ lọc này trong việc tạo ra không khí sạch.

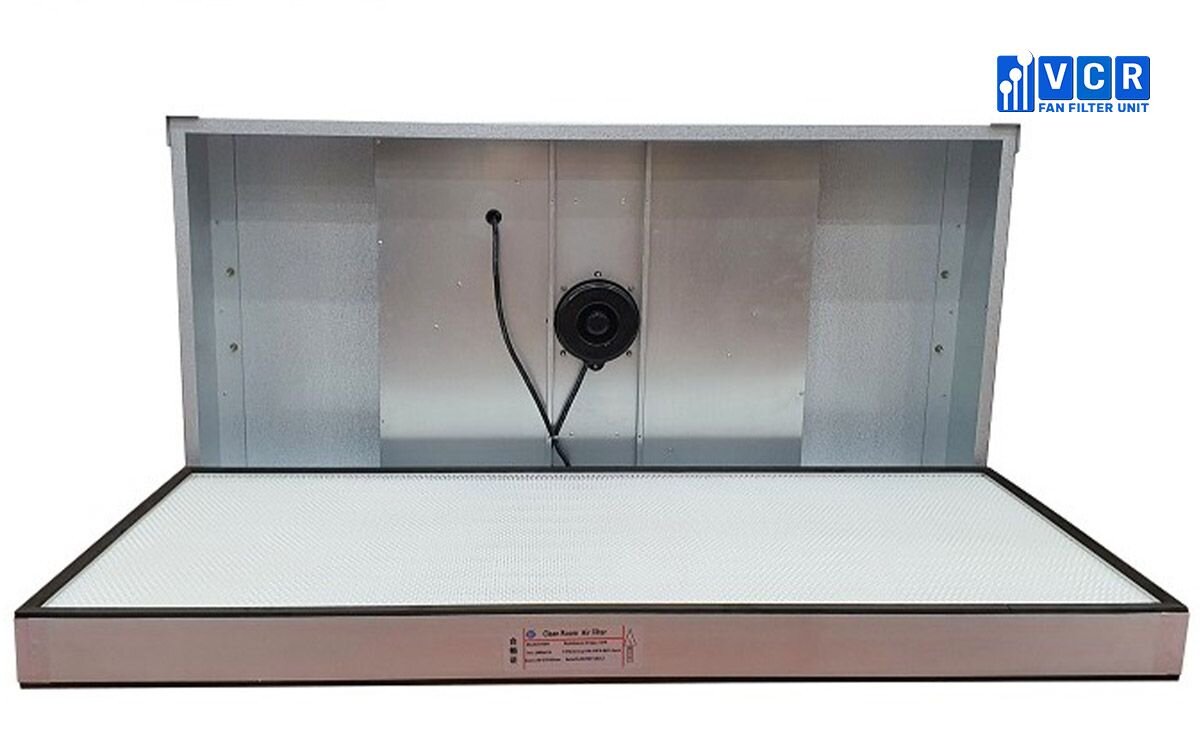

FFU 1175 và bộ lọc Hepa
FFU 1175 và bộ lọc Hepa

Sự khác biệt giữa FFU, BFU, và EFU

FFU (Fan Filter Unit) và EFU (Equipment Filter Unit)

FFU và EFU đều là thiết bị lọc không khí, tuy nhiên, EFU thường được thiết kế nhỏ gọn, tiện lợi và linh hoạt hơn, thích hợp cho nhiều loại thiết bị lọc không khí như Clean Booth, Clean Bench, Laminar Flow Hood, và hộp thao tác sạch. Điểm khác biệt chính giữa FFU và EFU là cách họ được lắp đặt: EFU thường được lắp trên các thiết bị, trong khi FFU thường được lắp trên trần của phòng sạch.

Xem thêm: FFU, BFU và EFU là gì? Khác nhau như thế nào?

FFU và BFU (Blower Filter Unit)

BFU là một dạng biến thể của FFU, được trang bị với quạt và lắp đặt trên trần của phòng sạch. BFU có hai modun độc lập tách rời được kết nối với nhau bằng ống mềm hoặc khớp nối mềm, tạo điều kiện thuận lợi cho việc kết nối với hệ thống điều hòa, tăng áp lực và lưu lượng gió, cũng như tăng hiệu suất tuần hoàn cho phòng sạch.

Tìm hiểu thêm: BFU là gì?

Hướng dẫn lắp đặt FFU - Fan Filter Unit

Điều kiện lắp đặt

Phòng sạch cần phải được đóng kín và điều hòa cung cấp không khí sạch ít nhất 3 ngày trước khi lắp đặt để đảm bảo môi trường luôn sạch sẽ và không có bụi bẩn. Tất cả các khung xương treo cần được lắp đặt và điều chỉnh phẳng trước khi tiến hành lắp đặt FFU.

Người lắp đặt cần được trang bị quần áo sạch và găng tay sạch để ngăn ngừa ô nhiễm từ cơ thể vào bên trong hộp FFU và bộ lọc Hepa.

Số lượng người lắp đặt đề xuất là 6 người để đảm bảo quá trình lắp đặt diễn ra một cách nhanh chóng và chính xác.

Trong quá trình vận chuyển, cần tuân thủ nghiêm ngặt quy trình bảo quản bộ lọc Hepa và tránh chạm mạnh vào mặt bộ lọc để tránh gây hỏng hoặc ô nhiễm.

Các bước lắp đặt (như hình dưới)

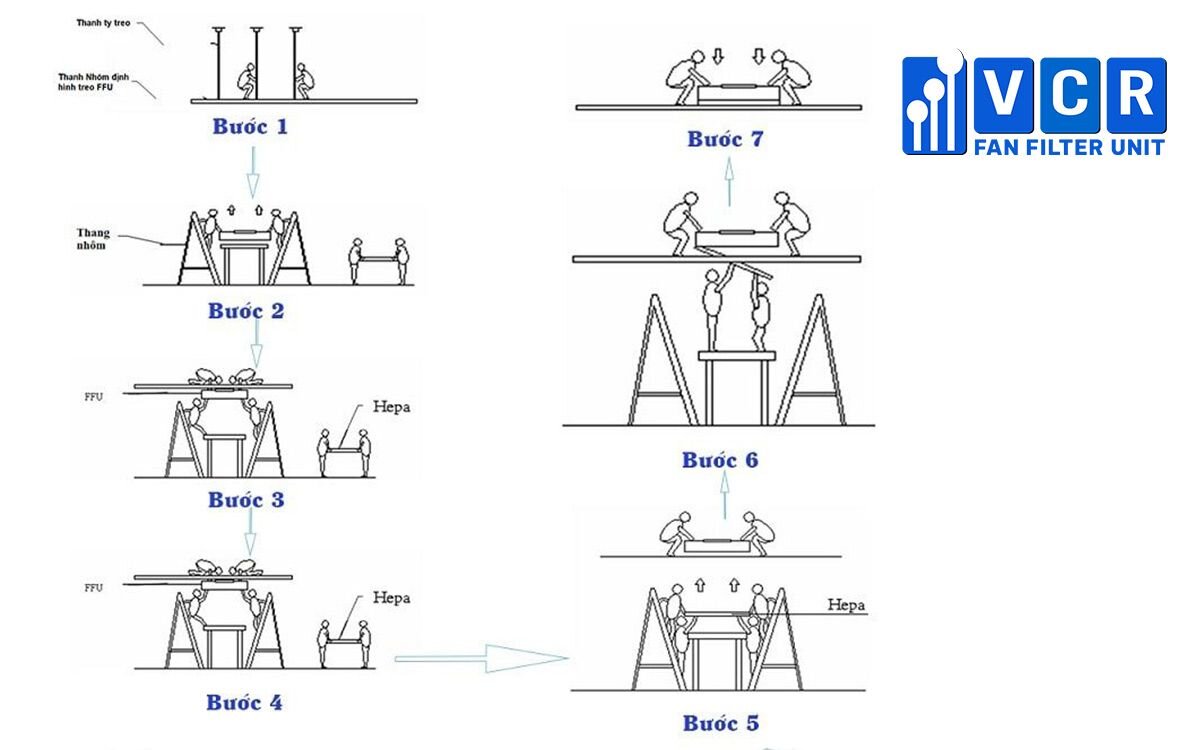

7 Bước tham khảo lắp đặt FFU
7 Bước tham khảo lắp đặt FFU

Dưới đây là chi tiết 7 bước để lắp đặt FFU mà bạn có thể tham khảo:

  • Bước 1: Chuẩn bị dụng cụ lắp đặt trước. Sắp xếp hai nhân viên lắp đặt ở trên trần và chuẩn bị khung bậc thang và thanh vít lắp tay vịn.
  • Bước 2: Gọi thêm hai người để đặt FFU lên một bàn cao và sẵn sàng bộ lọc hiệu suất cao để lắp đặt.
  • Bước 3: Khi nhân sự đã sẵn sàng, nhân viên trong phòng sạch đưa Fan Filter Unit lên trần để nhân viên trên trần nhận.
  • Bước 4: Thân máy cần được nghiêng và đưa lên trên.
  • Bước 5: Nhân viên trên trần nâng Fan Filter Unit lên và nhân viên trong phòng sạch lắp bộ lọc Hepa từ dưới.
  • Bước 6: Bộ lọc được lắp nghiêng và cần chú ý đến hướng gió của bộ lọc.
  • Bước 7: Sau khi bộ lọc Hepa được lắp đặt ổn định và cân bằng, kiểm tra xem có bất kỳ áp lực nào ép lên bộ lọc từ xung quanh không.

Lợi ích của việc sử dụng phòng sạch có FFU

Phòng sạch được trang bị FFU mang lại nhiều lợi ích đáng kể, bao gồm:

  • Rút ngắn thời gian xây dựng.
  • Có thể thiết lập mức độ sạch từ lớp 1 đến lớp 1000 và điều chỉnh mức độ sạch ở mỗi khu vực.
  • Áp lực thấp ở phần đối diện của trần nhà giảm thiểu nguy cơ rò rỉ.
  • Linh hoạt trong cách lắp đặt bằng phương pháp buồng ngăn hoặc thông qua tường.
  • Có thể điều chỉnh vận tốc của dòng khí tại mỗi khu vực.
  • Linh hoạt trong việc tăng hoặc thay đổi kích thước và cấu trúc của các phòng sạch.
  • Ngoài ra, FFU còn giải quyết được vấn đề nhiễm chéo một cách hiệu quả hơn so với việc sử dụng hệ thống HVAC (với AHU). FFU được lắp đặt trên trần phòng sạch, giúp tách biệt các phòng với nhau và giảm thiểu nguy cơ nhiễm chéo.

Bạn có thể tìm hiểu qua video sau:

Kết luận

Trong các ngành công nghiệp hiện nay, FFU đóng vai trò quan trọng trong việc đảm bảo không khí sạch và thành công của các quy trình sản xuất và nghiên cứu. Nếu bạn cần các thiết bị này cho dự án của mình, hãy liên hệ với Thiết bị phòng sạch VCR để được tư vấn và cung cấp các sản phẩm chất lượng tốt nhất cho nhu cầu của bạn.
