Sự khác biệt giữa FFU (Fan Filter Unit) và AHU (Air Handling Unit)

Nếu bạn đang trong quá trình thiết kế hệ thống xử lý không khí cho phòng sạch và phân vân lựa chọn giữa Fan Filter Unit (FFU) và Air Handling Unit (AHU), bạn có thể đang tự hỏi về sự khác biệt giữa hai hệ thống này và làm thế nào để thiết kế một hệ thống lọc phòng sạch mang lại hiệu quả cao nhất. Hãy cùng Thiết bị phòng sạch VCR tìm hiểu hai thiết bị này để có câu trả lời chi tiết nhé.

Sự khác biệt giữa FFU và AHU?

FFU và AHU đều được sử dụng để lọc và xử lý không khí trong phòng sạch và các môi trường được kiểm soát. Tuy nhiên, sự khác biệt lớn nhất giữa hai hệ thống này là cách chúng kết nối với hệ thống HVAC của phòng sạch.

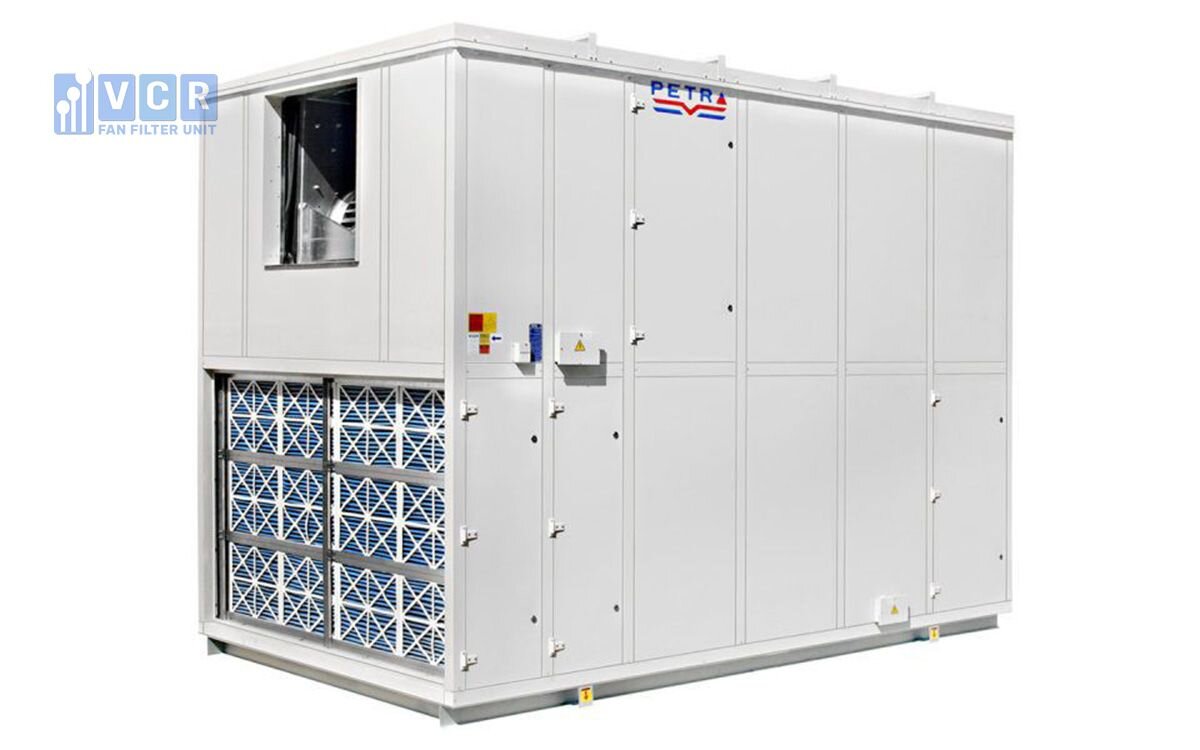

AHU – Air Handling Unit

AHU được coi là một phần không thể thiếu trong hệ thống HVAC, chức năng chính của nó là xử lý và lọc không khí. AHU chịu trách nhiệm cung cấp không khí sạch cho phòng sạch bằng cách sử dụng HEPA Box ở đầu cuối và một quạt để đẩy không khí qua bộ lọc và vào phòng.

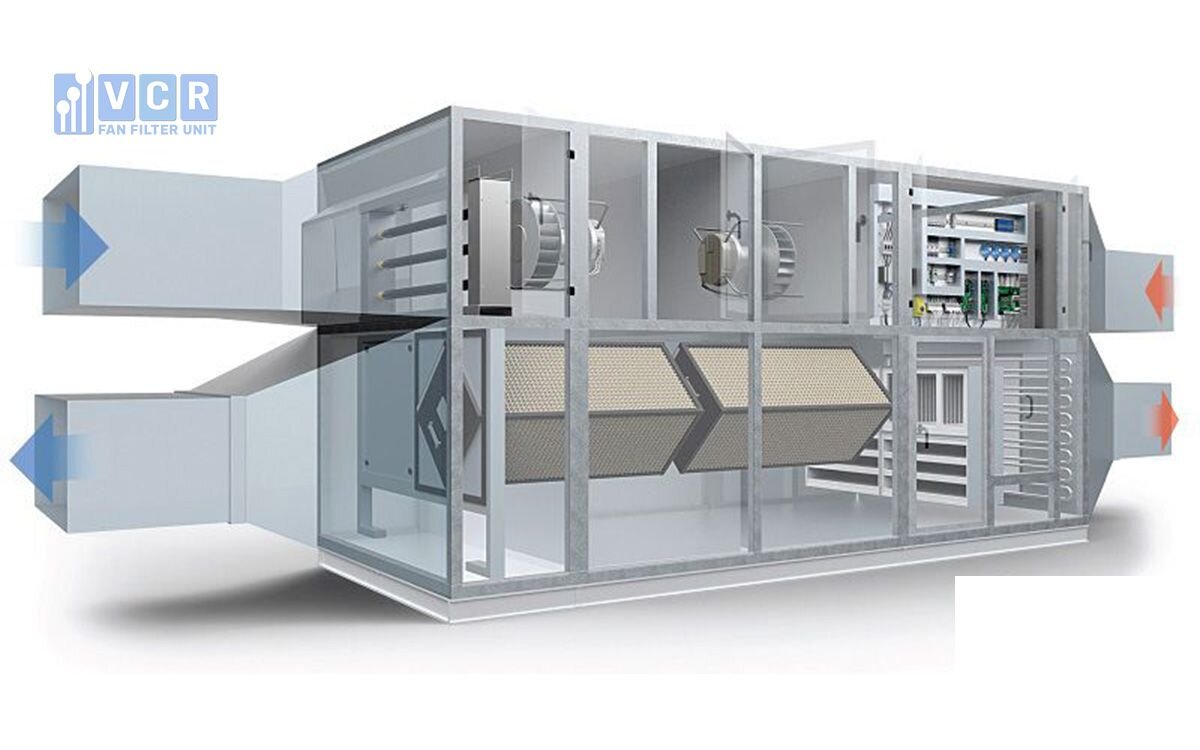

Cấu trúc của Air Handling Unit có thể đơn giản hoặc phức tạp, tùy thuộc vào yêu cầu cụ thể của phòng sạch. AHU đơn giản thường bao gồm các bộ phận như bộ lọc HEPA, cuộn dây sưởi, cuộn dây làm mát và một quạt để đẩy không khí qua thiết bị. Trong khi đó, AHU phức tạp có thể bao gồm các thành phần như bộ hộp tiêu âm, quạt hồi lưu, bộ phận thoát khí, máy tạo ẩm, cửa hút không khí bên ngoài và khe thoát khí.

FFU – Fan Filter Unit

Quạt FFU được cài đặt trong phòng sạch và có khả năng cải thiện độ sạch của không khí trong phòng bằng cách thêm hoặc giảm số lượng đơn vị quạt. FFU là các đơn vị độc lập cung cấp không khí đã được lọc vào phòng sạch. Mặc dù nhiệt độ và độ ẩm tương đối vẫn được kiểm soát bởi thiết bị HVAC, nhưng không khí đi vào phòng sạch sau khi đã được lọc qua các FFU riêng biệt.

Fan Filter Unit có cấu trúc đơn giản hơn và được phân bố rộng rãi trong phòng sạch để đạt hiệu quả tối đa. Chúng bao gồm một bộ lọc HEPA, có thể được bổ sung bộ lọc sơ bộ và một quạt để đẩy không khí qua thiết bị. Số lượng FFU cần thiết tăng lên tùy thuộc vào mức độ độ sạch yêu cầu cho phòng. Ví dụ, trong khi một phòng sạch ISO 8 (Class 100000) có thể chỉ yêu cầu 5-15% của trần phòng sạch dành riêng cho FFU, một phòng sạch ISO 3 có thể yêu cầu 100% trần phòng sạch dành cho các đơn vị lọc mạnh mẽ như vậy.

Xem thêm: Cách xác định số FFU cho từng phòng sạch

Kết hợp AHU và FFU: Phương án tối ưu nhất

Việc kết hợp AHU và FFU sẽ mang lại nhiều lợi ích hơn việc chỉ sử dụng AHU.

Hạn chế phụ thuộc vào AHU

AHU sẽ cung cấp không khí sạch trực tiếp vào phòng sạch sau khi đã được lọc. Bởi vì toàn bộ hệ thống nằm bên trong nhà, tất cả các bộ lọc, hệ thống sưởi và cuộn dây làm mát được duy trì tại một vị trí trung tâm. Do đó, việc sử dụng AHU để xử lý và lọc không khí cho toàn bộ phòng sạch đòi hỏi nhiều năng lượng hơn và trở nên kém hiệu quả hơn (và tốn kém hơn) khi cấp độ sạch yêu cầu cao.

Nhược điểm của việc chỉ sử dụng AHU để lọc không khí:

• Lưu lượng gió thấp hơn: Toàn bộ hệ thống đẩy không khí vào phòng sạch thông qua một hoặc nhiều cửa cấp khí và tùy thuộc vào kích thước và cấp độ sạch của phòng sạch, nhiều luồng không khí bị ép qua một không gian hạn chế.

• Yêu cầu nhiều năng lượng hơn: Việc sử dụng AHU để làm mát và lọc không khí trong phòng sạch sẽ tiêu tốn rất nhiều năng lượng, đặc biệt là ở những cấp độ sạch cao.

• Cấu hình không hiệu quả cho phòng sạch có độ sạch cao: Khi cấp độ tiêu chuẩn ISO càng thấp, hệ thống sẽ phải phụ thuộc nhiều vào AHU và bộ lọc để cung cấp không khí sạch và mát cho căn phòng. Khi các phòng sạch trở nên phức tạp hơn và chứa các thiết bị lớn hoặc nhạy cảm, tạo ra nhiều nhiệt, việc quản lý sẽ trở nên khó khăn hơn nếu chỉ có một AHU.
• Dễ gây hư hỏng cho bộ lọc: AHU phải được chạy liên tục 24/7 để ngăn chặn việc tổn thương cho bộ lọc. Điều này có thể xảy ra khi các hạt lắng xuống và sau đó bị ép qua bộ lọc khi hệ thống được khởi động lại.

Tại sao nên sử dụng FFU cho phòng sạch của bạn?

Các phòng sạch, đặc biệt là những phòng cần hỗ trợ các quy trình nhạy cảm ở cấp độ sạch cao, thường lựa chọn kiểu thiết kế mô-đun với các Fan Filter Unit (FFU) được lắp đặt trên trần theo dạng lưới. Tuy nhiên, điều này không có nghĩa là hệ thống xử lý không khí AHU không thể thực hiện tốt công việc. Sự dễ dàng trong việc lắp đặt và bảo trì các FFU đã biến chúng trở thành một lựa chọn phổ biến, hiệu quả và tiết kiệm chi phí hơn.

Ưu điểm của việc sử dụng FFU – Fan Filter Unit:

• Thiết kế Mô-đun, có thể tùy chỉnh: Mỗi FFU là một hệ thống độc lập có thể được gắn trên trần. Chúng có thể được tùy chỉnh về kích thước, tốc độ dòng chảy và các tùy chọn bộ lọc. Khi thiết kế hệ thống lọc phòng sạch với FFU, bạn có thể điều chỉnh chúng để đáp ứng các yêu cầu về cấp độ sạch cụ thể, dự án và ngân sách của mình.

• Lọc hiệu quả và triệt để: FFU có hiệu suất lọc cao, lên đến 99,99% với bộ lọc HEPA (hoặc 99,9995% với bộ lọc ULPA), làm cho chúng phù hợp cho nhiều ứng dụng nhạy cảm. Đặc biệt, chúng tạo ra ít tiếng ồn hơn so với một AHU lớn.

• Dễ dàng sửa đổi: FFU rất linh hoạt cho các dự án cần không gian mở rộng. Để nâng cấp cấp độ sạch, bạn có thể thêm nhiều FFU mà không cần thay đổi cấu trúc hệ thống. Trong khi đó, với AHU, việc thay đổi cấp độ sạch đòi hỏi phải điều chỉnh lại toàn bộ hệ thống và mạng lưới ống dẫn.

• Dễ bảo trì: FFU cũng dễ dàng bảo trì hơn. Với các thiết bị độc lập, bạn có thể thay thế chúng khi cần thiết mà không cần phải tắt toàn bộ hệ thống.

Hệ thống không khí trong phòng sạch đóng vai trò quan trọng, và việc thiết kế cũng như lựa chọn thiết bị cho hệ thống này là vô cùng quan trọng. Chúng tôi hy vọng rằng qua bài viết này, bạn đã hiểu được cách kết hợp giữa FFU và AHU để thiết kế một hệ thống xử lý không khí cho phòng sạch tối ưu nhất. Đừng ngần ngại liên hệ với chúng tôi nếu bạn cần thêm thông tin về FFU.
