Vì sao dây chuyền SMT cần FFU để kiểm soát hạt bụi?

Dây chuyền SMT nhạy cảm với hạt bụi như thế nào?

SMT – Surface Mount Technology là công nghệ gắn linh kiện điện tử trực tiếp lên bề mặt bảng mạch in PCB. Quy trình này thường gồm các bước: in kem hàn, kiểm tra SPI, gắp đặt linh kiện, hàn reflow và kiểm tra AOI.

Ở mỗi công đoạn, bề mặt PCB, pad hàn, stencil, kem hàn và linh kiện đều có thể bị ảnh hưởng bởi hạt bụi lơ lửng trong không khí. Với các linh kiện kích thước nhỏ, mật độ lắp ráp cao và khoảng cách pad ngày càng hẹp, một hạt bụi nhỏ cũng có thể làm thay đổi chất lượng tiếp xúc giữa kem hàn, chân linh kiện và bề mặt mạch.

Vì vậy, kiểm soát hạt bụi trong dây chuyền SMT không chỉ là yêu cầu về môi trường sản xuất. Đây còn là yếu tố liên quan trực tiếp đến tỷ lệ lỗi, chi phí kiểm tra, rework và độ ổn định của sản phẩm điện tử.

Hạt bụi có thể gây lỗi gì trong quy trình SMT?

1. Ảnh hưởng đến công đoạn in kem hàn

In kem hàn là bước quan trọng trong quy trình SMT. Nếu bụi bám trên stencil, pad hàn hoặc bề mặt PCB, lượng kem hàn có thể phân bố không đều. Điều này làm tăng nguy cơ thiếu kem hàn, dư kem hàn, lệch vị trí kem hàn hoặc bám tạp chất tại vùng hàn.

Các lỗi ở công đoạn in kem hàn thường kéo theo lỗi ở những bước sau, đặc biệt là khi linh kiện được gắp đặt và đi qua lò reflow.

2. Tăng nguy cơ lệch linh kiện

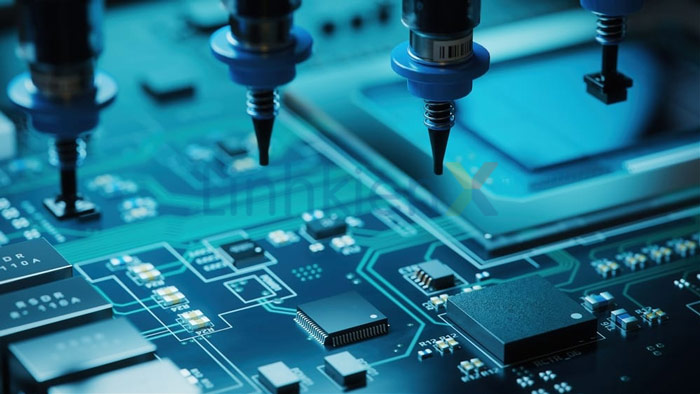

Ở công đoạn pick and place, linh kiện được đặt lên lớp kem hàn còn ướt. Nếu trên bề mặt pad có bụi hoặc tạp chất, điểm tiếp xúc có thể không ổn định. Với linh kiện nhỏ, sự sai lệch rất nhỏ cũng có thể khiến linh kiện bị nghiêng, lệch hoặc không nằm đúng vị trí thiết kế.

Điều này đặc biệt quan trọng với các sản phẩm sử dụng linh kiện chip nhỏ, IC chân mịn, BGA hoặc mạch có mật độ lắp ráp cao.

3. Ảnh hưởng đến chất lượng mối hàn

Sau khi PCB đi qua lò reflow, chất lượng mối hàn phụ thuộc vào lượng kem hàn, khả năng làm ướt bề mặt, vị trí linh kiện và độ sạch của khu vực hàn. Nếu bụi hoặc vật thể lạ xuất hiện trong vùng hàn, mối hàn có thể bị ảnh hưởng về hình dạng, độ bám hoặc tính ổn định điện – cơ.

Một số lỗi có thể phát sinh gồm thiếu hàn, cầu hàn, hàn không đều, vật thể lạ trên PCB hoặc lỗi phải rework.

FFU kiểm soát hạt bụi trong dây chuyền SMT bằng cách nào?

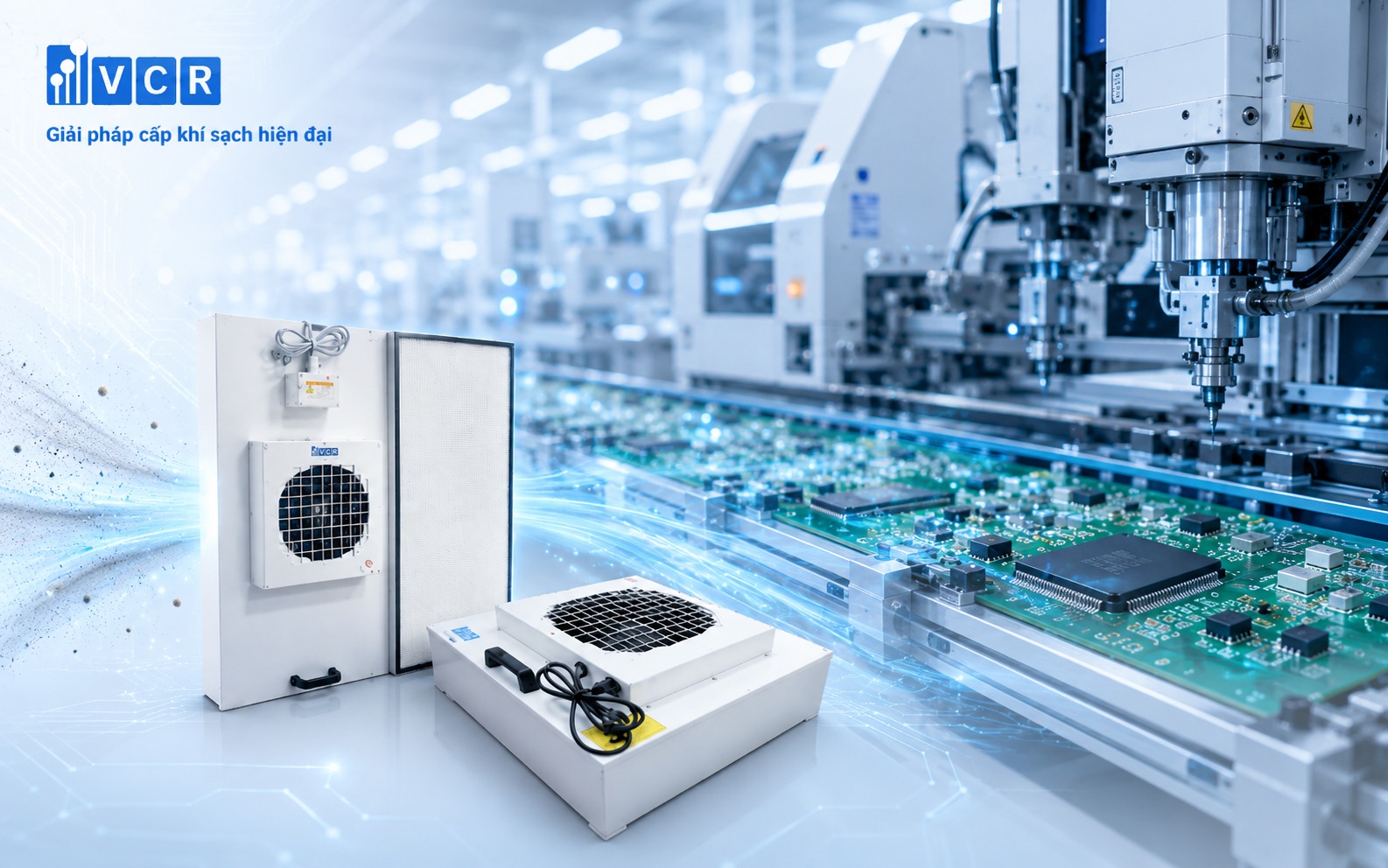

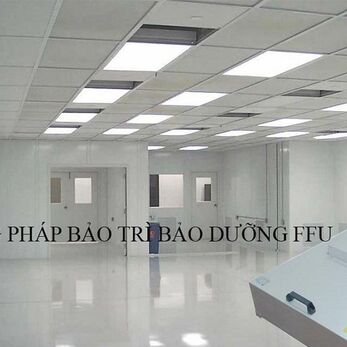

FFU – Fan Filter Unit là thiết bị lọc khí tích hợp quạt và bộ lọc hiệu suất cao. Thiết bị thường được lắp trên trần phòng sạch, clean booth hoặc khu vực cần tạo vùng khí sạch cục bộ.

Cơ chế hoạt động của FFU khá rõ ràng: quạt hút không khí, đưa khí qua bộ lọc HEPA/ULPA, sau đó cấp luồng khí sạch xuống khu vực cần kiểm soát. Với cách bố trí phù hợp, FFU giúp giảm nồng độ hạt bụi lơ lửng và hạn chế bụi lắng trực tiếp lên PCB, stencil hoặc linh kiện.

Trong đó, HEPA filter thường được dùng trong nhiều hệ thống phòng sạch nhờ khả năng giữ lại tối thiểu 99,97% hạt kích thước 0,3 µm trong điều kiện thử nghiệm tiêu chuẩn. Với các khu vực yêu cầu kiểm soát hạt cao hơn, ULPA có thể được cân nhắc tùy cấp sạch và đặc thù sản xuất.

Vì sao FFU phù hợp với dây chuyền SMT?

Tạo vùng sạch cục bộ tại công đoạn nhạy cảm

Không phải toàn bộ nhà xưởng SMT đều cần cùng một mức kiểm soát sạch. Các vị trí như in kem hàn, gắp đặt linh kiện, khu chờ trước reflow hoặc khu kiểm tra có thể cần môi trường sạch hơn các khu phụ trợ.

FFU phòng sạch giúp tạo vùng sạch theo từng module. Doanh nghiệp có thể bố trí FFU tại clean booth, trần phòng sạch hoặc khu vực thao tác trọng yếu để bảo vệ PCB và linh kiện khỏi bụi lắng.

Linh hoạt khi cải tạo dây chuyền hiện hữu

Với nhà máy điện tử đang vận hành, việc cải tạo toàn bộ hệ HVAC có thể tốn thời gian và ảnh hưởng sản xuất. FFU là giải pháp linh hoạt hơn trong nhiều trường hợp vì có thể bổ sung theo từng khu vực.

Khi cần nâng cấp môi trường cho một line SMT, doanh nghiệp có thể ưu tiên các vùng có rủi ro cao như printer, pick and place hoặc khu lưu bán thành phẩm.

Hỗ trợ duy trì luồng khí sạch ổn định

FFU cấp khí sạch theo hướng từ trên xuống, giúp hạn chế hạt bụi lơ lửng trong khu vực thao tác. Khi được bố trí đúng, luồng khí sạch ổn định giúp giảm nguy cơ bụi bám lên PCB và hỗ trợ duy trì chất lượng sản xuất.

Điều này đặc biệt hữu ích với dây chuyền có linh kiện nhỏ, sản phẩm yêu cầu độ tin cậy cao hoặc khu vực cần kiểm soát lỗi ở mức thấp.

Dây chuyền SMT nên kiểm soát sạch ở mức nào?

Không có một cấp sạch cố định cho mọi dây chuyền SMT. Mức kiểm soát sạch phụ thuộc vào loại sản phẩm, kích thước linh kiện, mật độ mạch, yêu cầu khách hàng và tỷ lệ lỗi mục tiêu.

ISO 14644-1 phân loại phòng sạch dựa trên nồng độ hạt trong không khí. Với hạt kích thước ≥0,5 µm, giới hạn tham khảo lần lượt là khoảng 3.520 hạt/m³ ở ISO Class 5, 35.200 hạt/m³ ở ISO Class 6, 352.000 hạt/m³ ở ISO Class 7 và 3.520.000 hạt/m³ ở ISO Class 8.

Với sản phẩm điện tử thông thường, cấp sạch có thể được lựa chọn theo yêu cầu sản xuất. Với điện tử chính xác, thiết bị y tế điện tử, linh kiện siêu nhỏ hoặc sản phẩm gần lĩnh vực bán dẫn, mức kiểm soát sạch cần được đánh giá kỹ hơn.

Tiêu chí chọn FFU cho dây chuyền SMT

Khi chọn FFU cho SMT, doanh nghiệp cần xem xét đồng thời nhiều yếu tố:

Doanh nghiệp không nên chọn FFU chỉ dựa trên kích thước hoặc giá. Thiết bị cần được tính theo layout line SMT, diện tích khu vực, mật độ FFU, hướng dòng khí, cấp sạch mục tiêu và phương án bảo trì.

FFU VCR cho phòng sạch điện tử và dây chuyền SMT

Với dây chuyền SMT, giải pháp FFU cần được lựa chọn theo đúng khu vực cần kiểm soát: phòng sạch mới, clean booth, vùng thao tác cục bộ hoặc khu vực cải tạo trong nhà máy hiện hữu.

FFU VCR cung cấp các dòng Fan Filter Unit dùng cho phòng sạch, có lựa chọn kích thước phổ biến như 575x575 mm và 1175x575 mm, cùng các vật liệu như thép sơn tĩnh điện, thép mạ kẽm, inox 201/304. Cấu hình lọc HEPA/ULPA có thể được cân nhắc theo cấp sạch mục tiêu và đặc thù sản xuất.

Đối với nhà máy điện tử, FFU VCR phù hợp cho các khu vực cần bổ sung cấp khí sạch dạng module như clean booth, vùng in kem hàn, khu gắp đặt linh kiện, khu kiểm tra hoặc khu lưu bán thành phẩm. Việc lựa chọn cấu hình nên dựa trên diện tích, cấp sạch yêu cầu, layout dây chuyền, lưu lượng gió, độ ồn và kế hoạch bảo trì.

FAQs

Dây chuyền SMT có bắt buộc phải dùng FFU không?

Không phải mọi dây chuyền SMT đều bắt buộc dùng FFU. Tuy nhiên, với sản phẩm có mật độ linh kiện cao, yêu cầu lỗi thấp hoặc cần kiểm soát bụi cục bộ, FFU là giải pháp nên cân nhắc.

FFU nên lắp ở vị trí nào trong line SMT?

FFU thường được ưu tiên tại khu in kem hàn, pick and place, khu chờ trước reflow, khu kiểm tra SPI/AOI hoặc clean booth cục bộ.

Dùng HEPA hay ULPA cho dây chuyền SMT?

HEPA phù hợp với nhiều ứng dụng SMT thông thường. ULPA nên được cân nhắc khi sản phẩm có yêu cầu kiểm soát hạt siêu mịn hoặc độ tin cậy cao hơn.

FFU có thay thế hoàn toàn HVAC phòng sạch không?

Không luôn thay thế. FFU thường được dùng để bổ sung cấp khí sạch cục bộ hoặc kết hợp với hệ HVAC nhằm đạt cấp sạch mục tiêu tại khu vực nhạy cảm.

Kết luận

Dây chuyền SMT cần kiểm soát hạt bụi vì bụi có thể ảnh hưởng đến in kem hàn, gắp đặt linh kiện, chất lượng mối hàn và chi phí kiểm tra – rework. Khi được bố trí đúng, FFU giúp tạo vùng khí sạch ổn định, hạn chế bụi lắng trên PCB và hỗ trợ duy trì chất lượng sản xuất điện tử.

Với các nhà máy cần xây mới phòng sạch điện tử, cải tạo line SMT hoặc tạo clean booth cục bộ, FFU VCR là giải pháp phù hợp để bổ sung cấp khí sạch dạng module. Doanh nghiệp nên khảo sát kỹ layout, cấp sạch mục tiêu, loại lọc và phương án bảo trì trước khi đầu tư.
