DOP Test và Airflow Test trong phòng sạch khác nhau gì?

Khi nghiệm thu phòng sạch, nhiều người thường gộp các phép kiểm tra hệ lọc thành một nhóm chung là “test HEPA” hoặc “test gió”. Cách gọi này dễ gây nhầm lẫn, đặc biệt khi cần đánh giá nguyên nhân phòng sạch không đạt hạt, dòng khí không ổn định hoặc có nghi ngờ rò rỉ tại màng lọc.

DOP Test và Airflow Test không thay thế cho nhau. Hai phép test này trả lời hai câu hỏi kỹ thuật khác nhau.

DOP Test là gì?

DOP Test là cách gọi phổ biến trong ngành phòng sạch để chỉ phép kiểm tra rò rỉ lọc HEPA hoặc ULPA bằng aerosol. Về bản chất, đây là aerosol leak test, dùng để phát hiện các điểm rò trên bề mặt lọc, khung lọc, gioăng, vị trí tiếp giáp hoặc khu vực lắp đặt lọc.

Tên gọi DOP xuất phát từ loại aerosol từng được sử dụng phổ biến trong kiểm tra lọc. Trong thực tế hiện nay, nhiều đơn vị có thể dùng PAO hoặc loại aerosol phù hợp khác thay vì DOP truyền thống. Vì vậy, khi trao đổi kỹ thuật, cần hiểu DOP Test là cách gọi quen thuộc, còn bản chất là kiểm tra rò rỉ bằng aerosol và thiết bị đo chuyên dụng.

Nguyên lý kiểm tra khá rõ ràng. Aerosol được đưa vào phía trước lọc. Sau đó, kỹ thuật viên dùng đầu dò quét phía sau lọc, dọc theo bề mặt màng lọc, khung lọc và các điểm tiếp giáp. Nếu thiết bị phát hiện nồng độ aerosol vượt ngưỡng chấp nhận tại một vị trí, khu vực đó được xem là có dấu hiệu rò rỉ và cần xử lý.

DOP Test thường được thực hiện sau khi lắp mới HEPA/ULPA, sau thay lọc, sau sửa chữa hệ thống hoặc trong đợt kiểm tra định kỳ theo kế hoạch chất lượng của nhà máy.

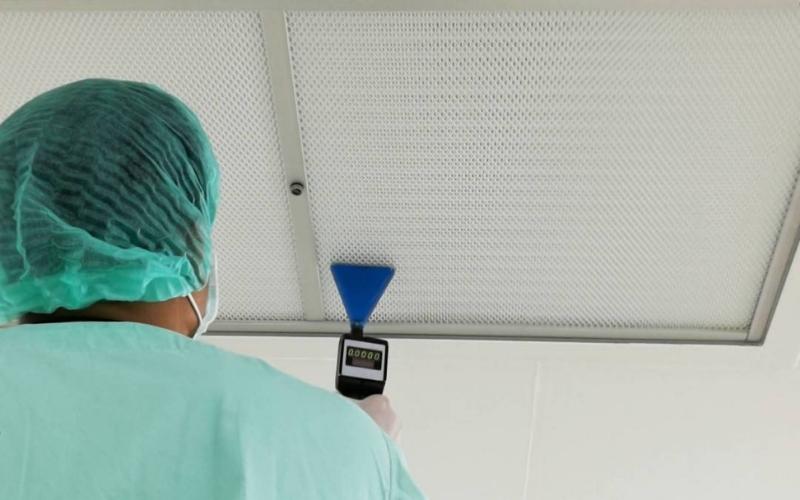

Airflow Test là gì?

Airflow Test là phép kiểm tra dòng khí trong phòng sạch hoặc tại các thiết bị cấp khí sạch như FFU, HEPA Box, LAF, RLAF, BIBO hoặc miệng cấp khí. Mục tiêu chính là xác định lưu lượng, vận tốc và sự phân bố dòng khí có đáp ứng yêu cầu thiết kế hay không.

Tùy loại hệ thống, Airflow Test có thể bao gồm đo vận tốc gió tại mặt lọc, tính lưu lượng gió cấp, kiểm tra độ đồng đều vận tốc hoặc đánh giá hướng dòng khí. Với khu vực dòng khí một chiều, vận tốc và độ đồng đều thường được quan tâm nhiều hơn. Với hệ thống dòng khí không một chiều, lưu lượng cấp, hồi gió và khả năng pha loãng hạt là các yếu tố quan trọng.

Airflow Test không chứng minh lọc HEPA/ULPA không rò rỉ. Phép đo này chỉ cho biết dòng khí có đủ và phân bố đúng hay không. Nếu màng lọc có điểm rò nhỏ, Airflow Test thông thường có thể không phát hiện được.

Trong nghiệm thu phòng sạch, Airflow Test thường được thực hiện cùng các phép kiểm tra khác như đo chênh áp, đo hạt, kiểm tra rò rỉ lọc, kiểm tra thời gian phục hồi, smoke test hoặc kiểm tra nhiệt độ – độ ẩm tùy yêu cầu dự án.

DOP Test và Airflow Test khác nhau ở điểm nào?

Điểm khác biệt quan trọng nhất nằm ở mục tiêu kiểm tra. DOP Test tìm rò rỉ của hệ lọc. Airflow Test đo đặc tính dòng khí.

Bảng trên cho thấy hai phép test có vai trò riêng. Nếu chỉ làm một phép, kết quả đánh giá sẽ không đủ để kết luận toàn bộ hệ thống lọc khí sạch đang vận hành đúng.

Khi nào cần thực hiện DOP Test và Airflow Test?

DOP Test cần được thực hiện khi có thay đổi liên quan đến HEPA/ULPA hoặc vị trí lắp đặt lọc. Các thời điểm phổ biến gồm lắp mới hệ thống, thay lọc, tháo lắp lại lọc, sửa khung lọc, thay gioăng hoặc khi nghi ngờ có rò rỉ sau vận hành.

Airflow Test thường được thực hiện trong giai đoạn cân chỉnh và nghiệm thu hệ thống. Khi FFU, HEPA Box hoặc miệng cấp khí được lắp đặt, cần đo lưu lượng và vận tốc để xác nhận hệ thống cấp khí đúng theo thiết kế. Sau một thời gian vận hành, phép đo này cũng giúp phát hiện suy giảm lưu lượng do lọc tăng trở lực, quạt giảm hiệu suất hoặc đường hồi gió bị cản.

Với các nhà máy dược phẩm, điện tử, bán dẫn, mỹ phẩm, thực phẩm hoặc bệnh viện, tần suất kiểm tra cần được xác định theo yêu cầu chất lượng, cấp sạch, mức độ rủi ro và kế hoạch bảo trì. Không nên chỉ kiểm tra khi đã có sự cố, vì nhiều vấn đề về rò rỉ hoặc suy giảm gió có thể diễn ra âm thầm trước khi ảnh hưởng đến kết quả đo hạt.

Vì sao hai phép test cần đi cùng nhau?

Một hệ lọc phòng sạch đạt yêu cầu phải đáp ứng đồng thời hai điều kiện: khí đi qua đúng đường lọc và dòng khí được cấp đủ theo mục tiêu thiết kế.

Nếu DOP Test đạt nhưng Airflow Test không đạt, điều đó cho thấy lọc có thể kín nhưng gió cấp chưa đủ, vận tốc không phù hợp hoặc phân bố khí chưa đúng. Khi đó, khu vực sản xuất vẫn có thể không kiểm soát được hạt do thiếu lưu lượng, có vùng chết hoặc dòng khí bị nhiễu.

Nếu Airflow Test đạt nhưng DOP Test không đạt, hệ thống có thể cấp đủ gió nhưng một phần khí chưa được lọc vẫn đi qua điểm rò. Rủi ro này đặc biệt nghiêm trọng tại khu vực sản phẩm hở, khu thao tác vô trùng, khu điện tử nhạy bụi hoặc các thiết bị dòng khí sạch cục bộ.

Trong nghiệm thu phòng sạch, hai phép test bổ sung cho nhau. Airflow Test xác nhận “gió có đủ và đi đúng không”. DOP Test xác nhận “gió sạch có đi qua lọc đúng cách không”. Khi kết hợp với đo hạt, đo chênh áp và kiểm tra hướng dòng khí, doanh nghiệp mới có cơ sở đầy đủ hơn để đánh giá trạng thái vận hành của phòng sạch.

Những lỗi thường gặp khi hiểu sai hai phép test

Lỗi đầu tiên là xem DOP Test như phép kiểm tra tổng thể phòng sạch. Thực tế, DOP Test chỉ tập trung vào rò rỉ lọc và điểm lắp lọc. Một phòng sạch vẫn cần các phép đo khác để đánh giá lưu lượng, chênh áp, hạt, nhiệt độ, độ ẩm và điều kiện vận hành.

Lỗi thứ hai là chỉ đo gió rồi kết luận hệ lọc HEPA đạt. Đo gió không phát hiện được các điểm hở nhỏ ở gioăng, khung lọc hoặc bề mặt màng lọc. Với khu vực có yêu cầu kiểm soát cao, bỏ qua DOP Test có thể làm tăng rủi ro đưa khí chưa lọc vào vùng sạch.

Lỗi thứ ba là test không đúng thời điểm. Sau khi thay lọc hoặc tháo lắp lại cụm lọc, nếu không kiểm tra rò rỉ, nhà máy khó xác nhận lọc đã được lắp kín. Sau khi cân chỉnh quạt hoặc thay đổi tốc độ FFU, nếu không đo lại airflow, lưu lượng thực tế có thể lệch so với thiết kế.

Giải pháp VCR trong hệ thống lọc khí phòng sạch

Với các hệ thống sử dụng FFU, HEPA Box, LAF, RLAF hoặc cụm lọc HEPA/ULPA, VCR cung cấp giải pháp thiết bị lọc khí sạch theo yêu cầu vận hành của từng khu vực. Việc lựa chọn lọc, kích thước thiết bị, lưu lượng gió và phương án bố trí cần được xem xét cùng kế hoạch kiểm tra sau lắp đặt.

Một hệ thống lọc khí sạch chỉ phát huy hiệu quả khi thiết bị, màng lọc, airflow, độ kín và quy trình bảo trì được kiểm soát đồng bộ. Đây là cơ sở để phòng sạch vận hành ổn định, giảm rủi ro nhiễm bẩn và đáp ứng yêu cầu sản xuất.

Kết luận

DOP Test và Airflow Test khác nhau ở mục tiêu kiểm tra. DOP Test kiểm tra rò rỉ HEPA/ULPA bằng aerosol, tập trung vào độ kín của đường lọc. Airflow Test đo lưu lượng, vận tốc và phân bố dòng khí, tập trung vào khả năng cấp khí của hệ thống.

Không nên xem phép test nào thay thế phép test nào. Lọc kín nhưng thiếu gió vẫn không đủ để kiểm soát phòng sạch. Gió đủ nhưng lọc rò vẫn tạo nguy cơ đưa khí chưa lọc vào vùng sạch. Khi hiểu đúng vai trò của từng phép kiểm tra, doanh nghiệp có thể nghiệm thu, bảo trì và xử lý sự cố hệ thống phòng sạch chính xác hơn.

FAQs

1. DOP Test có phải chỉ dùng hóa chất DOP không?

Không nhất thiết. DOP là cách gọi phổ biến trong thực tế. Hiện nay, nhiều phép kiểm tra rò rỉ lọc sử dụng PAO hoặc aerosol phù hợp khác. Bản chất là aerosol leak test cho HEPA/ULPA.

2. Airflow Test đạt thì có cần DOP Test không?

Có, nếu khu vực cần xác nhận độ kín của HEPA/ULPA. Airflow Test chỉ cho biết lưu lượng và vận tốc gió, không xác nhận lọc có bị rò hay không.

3. DOP Test phát hiện được những lỗi nào?

DOP Test có thể phát hiện rò rỉ tại màng lọc, gioăng, khung lọc, vị trí tiếp giáp hoặc lỗi lắp đặt khiến khí chưa lọc đi vào vùng sạch.

4. Khi nào cần test lại HEPA sau khi thay lọc?

Sau khi thay HEPA/ULPA, nên kiểm tra rò rỉ lọc trước khi đưa hệ thống vào vận hành chính thức, đặc biệt tại khu vực có yêu cầu kiểm soát cao.

5. FFU có cần cả DOP Test và Airflow Test không?

Có, trong nhiều ứng dụng phòng sạch. DOP Test xác nhận lọc không rò, còn Airflow Test xác nhận FFU cấp đủ lưu lượng và vận tốc theo yêu cầu thiết kế.
