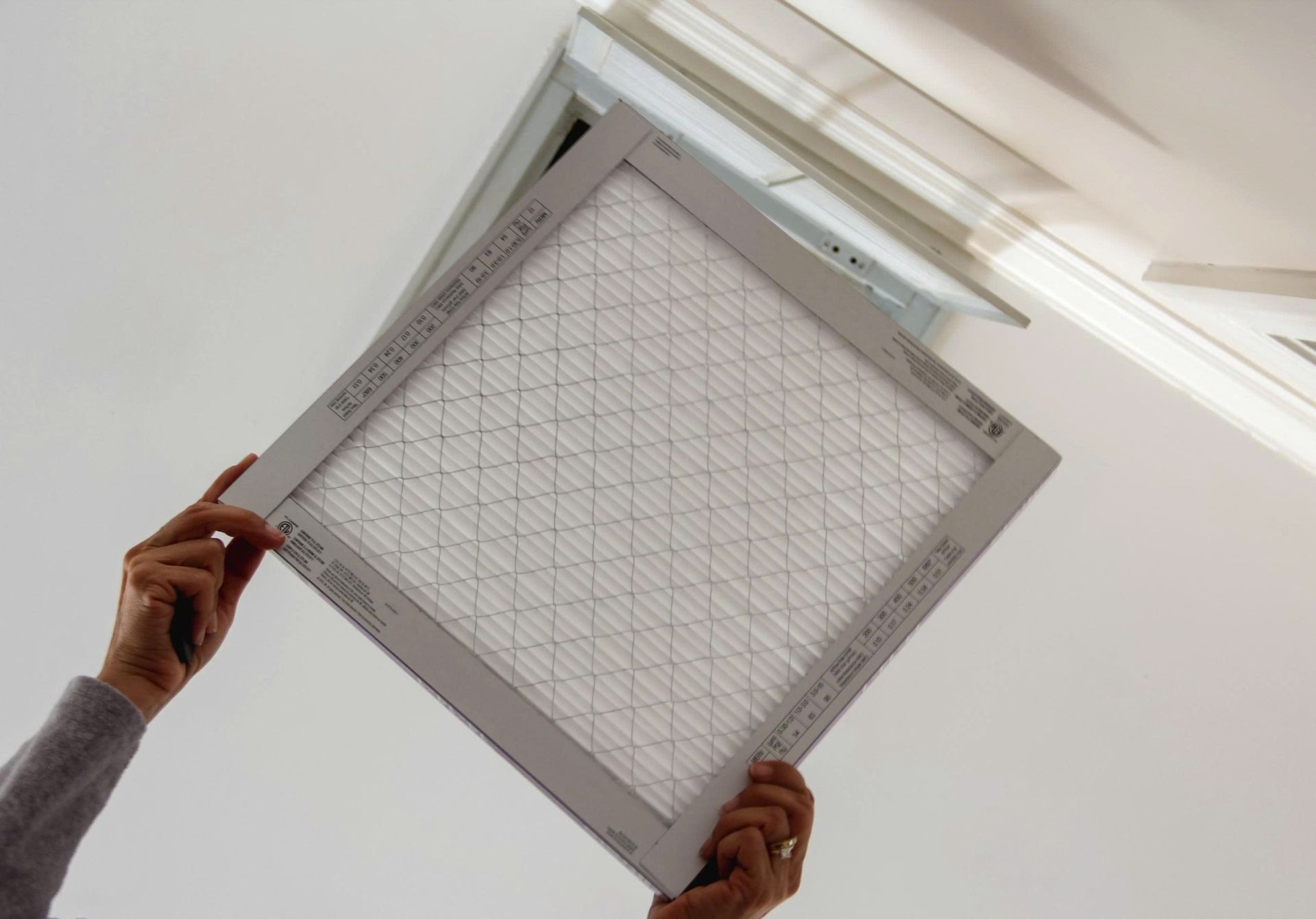

FFU và HEPA Box khác nhau như thế nào?

Vì sao FFU và HEPA Box dễ bị nhầm lẫn?

Trong phòng sạch, FFU và HEPA Box thường xuất hiện tại các vị trí cấp khí trên trần. Cả hai đều có thể sử dụng màng lọc HEPA hoặc ULPA để đưa không khí đã lọc vào khu vực sản xuất, phòng thao tác hoặc vùng cần kiểm soát hạt.

Sự tương đồng về vị trí lắp đặt và vai trò cấp khí khiến nhiều người xem hai thiết bị này như một nhóm giống nhau. Tuy nhiên, nếu chỉ nhìn vào màng lọc, rất dễ bỏ qua sự khác biệt quan trọng về cách thiết bị vận hành trong hệ thống.

Điểm cần phân biệt nằm ở nguồn tạo gió. FFU là thiết bị có quạt tích hợp trong từng module. HEPA Box thường là hộp lọc đầu cuối, nhận gió từ hệ thống HVAC trung tâm. Sự khác nhau này ảnh hưởng trực tiếp đến thiết kế ống gió, cân bằng lưu lượng, bảo trì, tiếng ồn, điện năng và khả năng mở rộng sau này.

FFU là gì?

FFU là viết tắt của Fan Filter Unit, nghĩa là bộ lọc khí có quạt. Một FFU cơ bản gồm vỏ hộp, quạt, motor, màng lọc HEPA hoặc ULPA, lưới bảo vệ và bộ điều khiển tốc độ nếu có.

Khi vận hành, FFU hút không khí từ phía trên thiết bị, tạo áp bằng quạt, đưa khí qua màng lọc và cấp xuống khu vực bên dưới. Nhờ quạt tích hợp, mỗi FFU có thể hoạt động như một module cấp khí sạch tương đối độc lập.

Đặc điểm này giúp FFU phù hợp với phòng sạch module, clean booth, khu thao tác cục bộ, dây chuyền điện tử, bán dẫn hoặc các dự án cải tạo cần bổ sung vùng sạch tại một khu vực cụ thể. Khi layout thay đổi, số lượng FFU có thể được điều chỉnh linh hoạt hơn so với hệ cấp khí dùng ống gió trung tâm.

HEPA Box là gì?

HEPA Box là hộp lọc HEPA đầu cuối trong hệ thống cấp khí sạch. Thiết bị thường được lắp tại trần hoặc vị trí cấp khí cuối cùng trước khi không khí đi vào phòng sạch.

Không khí cấp cho HEPA Box thường đến từ AHU, MAU hoặc quạt trung tâm. Dòng khí đi qua hệ ống gió, damper, sau đó tới HEPA Box để được lọc trước khi cấp vào phòng. Vì vậy, hiệu quả của HEPA Box phụ thuộc nhiều vào thiết kế HVAC, cân chỉnh lưu lượng, tổn thất áp và độ kín tại vị trí lắp đặt.

HEPA Box phù hợp với các phòng sạch cần kiểm soát đồng bộ nhiệt độ, độ ẩm, áp suất, khí tươi và lưu lượng tổng thể. Đây là cấu hình thường gặp trong nhà máy dược phẩm, bệnh viện, phòng thí nghiệm, mỹ phẩm hoặc thực phẩm khi hệ điều hòa không khí trung tâm đã được thiết kế hoàn chỉnh.

FFU và HEPA Box khác nhau ở điểm nào?

Sự khác biệt giữa FFU và HEPA Box nên được nhìn từ cách cấp gió, khả năng điều khiển và phạm vi ứng dụng.

Bảng so sánh cho thấy FFU có lợi thế về tính linh hoạt, còn HEPA Box phù hợp hơn với hệ thống cần quản lý khí sạch theo mạng HVAC trung tâm. Mỗi thiết bị giải quyết một bài toán khác nhau trong thiết kế phòng sạch.

Khi nào nên dùng FFU?

FFU nên được cân nhắc khi khu vực cần cấp khí sạch theo module, đặc biệt ở những không gian không yêu cầu mở rộng toàn bộ hệ ống gió. Clean booth, phòng sạch mini, khu kiểm tra linh kiện, bàn thao tác cục bộ hoặc dây chuyền nhạy bụi là những ứng dụng điển hình.

Trong dự án cải tạo, FFU cũng có ưu thế vì việc bổ sung thiết bị thường ít can thiệp hơn so với kéo thêm ống gió lớn. Doanh nghiệp có thể tăng vùng kiểm soát sạch tại một điểm cụ thể, miễn là lưu lượng, hồi gió, nguồn điện, tải nhiệt và tiếng ồn được tính toán phù hợp.

Với ngành điện tử và bán dẫn, FFU thường được dùng để tạo vùng sạch tại nơi sản phẩm nhạy cảm với hạt bụi. Tính module giúp hệ thống dễ mở rộng khi dây chuyền thay đổi hoặc khi cần tăng độ phủ khí sạch cho một khu vực thao tác.

Khi nào nên dùng HEPA Box?

HEPA Box phù hợp với phòng sạch đã có hệ HVAC trung tâm và cần phân phối khí sạch theo từng phòng, từng vùng áp suất hoặc từng cấp sạch. Khi AHU hoặc MAU đảm nhiệm xử lý nhiệt ẩm, khí tươi và lưu lượng tổng, HEPA Box đóng vai trò là điểm lọc cuối trước khi khí vào phòng.

Trong nhà máy dược phẩm, bệnh viện hoặc phòng thí nghiệm, yêu cầu kiểm soát áp suất, nhiệt độ, độ ẩm và khí tươi thường được quản lý đồng bộ. HEPA Box phù hợp với mô hình này vì thiết bị nằm trong hệ thống cấp gió đã được tính toán từ đầu.

Cấu hình HEPA Box cũng thuận lợi cho các khu vực cần cân chỉnh lưu lượng qua damper, giám sát chênh áp lọc hoặc kiểm tra rò rỉ lọc tại đầu cuối. Hiệu quả vận hành phụ thuộc vào thiết kế ống gió, áp suất cấp, độ kín và quá trình nghiệm thu sau lắp đặt.

Có thể kết hợp FFU và HEPA Box trong cùng hệ thống không?

Trong một số dự án, FFU và HEPA Box có thể được sử dụng cùng lúc. Ví dụ, phòng sạch dùng HEPA Box cho hệ cấp khí chính, đồng thời bổ sung FFU tại clean booth, khu thao tác nhạy bụi hoặc vùng cần tăng cường kiểm soát cục bộ.

Cách kết hợp này cần được tính toán kỹ. Các yếu tố cần kiểm tra gồm lưu lượng tổng, hướng hồi gió, chênh áp phòng, tải nhiệt từ motor FFU, tiếng ồn, nguồn điện và kế hoạch bảo trì.

Nếu bổ sung FFU vào một phòng đã cân bằng HVAC mà không đánh giá lại, dòng khí có thể bị xáo trộn hoặc làm thay đổi trạng thái áp suất. Với khu vực yêu cầu cao, nên kiểm tra airflow, đo hạt, chênh áp và rò rỉ lọc sau khi thay đổi cấu hình.

Chọn FFU hay HEPA Box cần dựa trên tiêu chí nào?

Lựa chọn thiết bị nên bắt đầu từ mục tiêu vận hành của phòng sạch. Khu vực cần tính linh hoạt, mở rộng theo module hoặc kiểm soát cục bộ thường phù hợp với FFU. Khu vực cần đồng bộ với HVAC trung tâm, kiểm soát nhiệt ẩm, khí tươi và áp suất tổng thể thường phù hợp với HEPA Box.

Ngoài ra, cần xem xét diện tích phòng, chiều cao trần, không gian kỹ thuật phía trên, độ ồn, điện năng, cấp lọc, lưu lượng gió, điều kiện bảo trì và khả năng mở rộng trong tương lai.

Cấp sạch không được quyết định chỉ bằng tên thiết bị. Dù dùng FFU hay HEPA Box, phòng sạch vẫn cần được đánh giá bằng các phép kiểm tra phù hợp như airflow, chênh áp, particle count, leak test và các yêu cầu nghiệm thu liên quan.

Giải pháp VCR cho thiết bị cấp khí sạch phòng sạch

VCR cung cấp các giải pháp thiết bị cấp khí sạch như FFU , HEPA/ULPA filter và các cấu hình lọc khí phù hợp với từng khu vực phòng sạch. Việc lựa chọn thiết bị cần được xem xét theo layout, cấp sạch mục tiêu, lưu lượng gió, hệ HVAC hiện hữu, điều kiện lắp đặt và yêu cầu bảo trì.

Kết luận

FFU và HEPA Box đều tham gia vào quá trình cấp khí sạch cho phòng sạch, nhưng khác nhau ở cơ chế tạo gió và cách tích hợp hệ thống. FFU có quạt riêng, phù hợp với clean booth, phòng sạch module, khu cải tạo hoặc vùng kiểm soát cục bộ. HEPA Box nhận gió từ HVAC trung tâm, phù hợp với phòng sạch cần quản lý đồng bộ lưu lượng, nhiệt ẩm, áp suất và khí tươi.

Không có lựa chọn tốt nhất cho mọi dự án. Thiết bị phù hợp cần được xác định dựa trên mục tiêu cấp sạch, layout, hệ HVAC, lưu lượng, khả năng bảo trì và yêu cầu nghiệm thu sau lắp đặt. Khi hiểu đúng bản chất của từng giải pháp, doanh nghiệp sẽ hạn chế rủi ro chọn sai thiết bị, lắp dư công suất hoặc gặp khó khăn khi cân bằng phòng sạch.

FAQs

1. FFU có thay thế HEPA Box được không?

Có thể trong một số khu vực cần cấp khí sạch theo module hoặc clean booth. Với phòng sạch dùng HVAC trung tâm để kiểm soát nhiệt ẩm và áp suất, HEPA Box vẫn có vai trò riêng.

2. HEPA Box có quạt không?

Thông thường, HEPA Box là hộp lọc đầu cuối nhận gió từ hệ HVAC trung tâm, không có quạt riêng như FFU. Một số cấu hình đặc biệt có thể khác tùy nhà sản xuất.

3. Dùng FFU có cần hệ HVAC không?

Có thể vẫn cần. FFU lọc và cấp khí sạch, nhưng HVAC có thể cần để xử lý nhiệt độ, độ ẩm, khí tươi và áp suất, tùy yêu cầu của phòng sạch.

4. FFU và HEPA Box loại nào tiết kiệm điện hơn?

Không thể kết luận chung. FFU dùng nhiều quạt nhỏ; HEPA Box phụ thuộc quạt trung tâm. Điện năng thực tế phụ thuộc lưu lượng, tổn thất áp, thời gian chạy và chiến lược điều khiển.

5. Phòng sạch dược phẩm nên dùng FFU hay HEPA Box?

Phòng sạch dược phẩm thường cần kiểm soát đồng bộ HVAC, áp suất, nhiệt ẩm và hồ sơ nghiệm thu. HEPA Box phổ biến trong hệ trung tâm, nhưng FFU vẫn có thể dùng ở khu vực cục bộ nếu thiết kế phù hợp.
