Hệ thống treo FFU được thiết kế phù hợp với yêu cầu cụ thể của phòng sạch, đồng thời đảm bảo quá trình gia công và lắp đặt đơn giản, dễ dàng tháo lắp, giúp tiện lợi trong việc bảo trì hàng ngày sau khi hoàn thiện việc xây dựng phòng sạch.
Tóm tắt
Hệ thống treo trần được thiết kế theo hình mô-đun, có khả năng điều chỉnh độ cao linh hoạt, có thể được sản xuất tại nhà máy hoặc trực tiếp tại hiện trường.
Các thành phần của hệ thống khung treo FFU

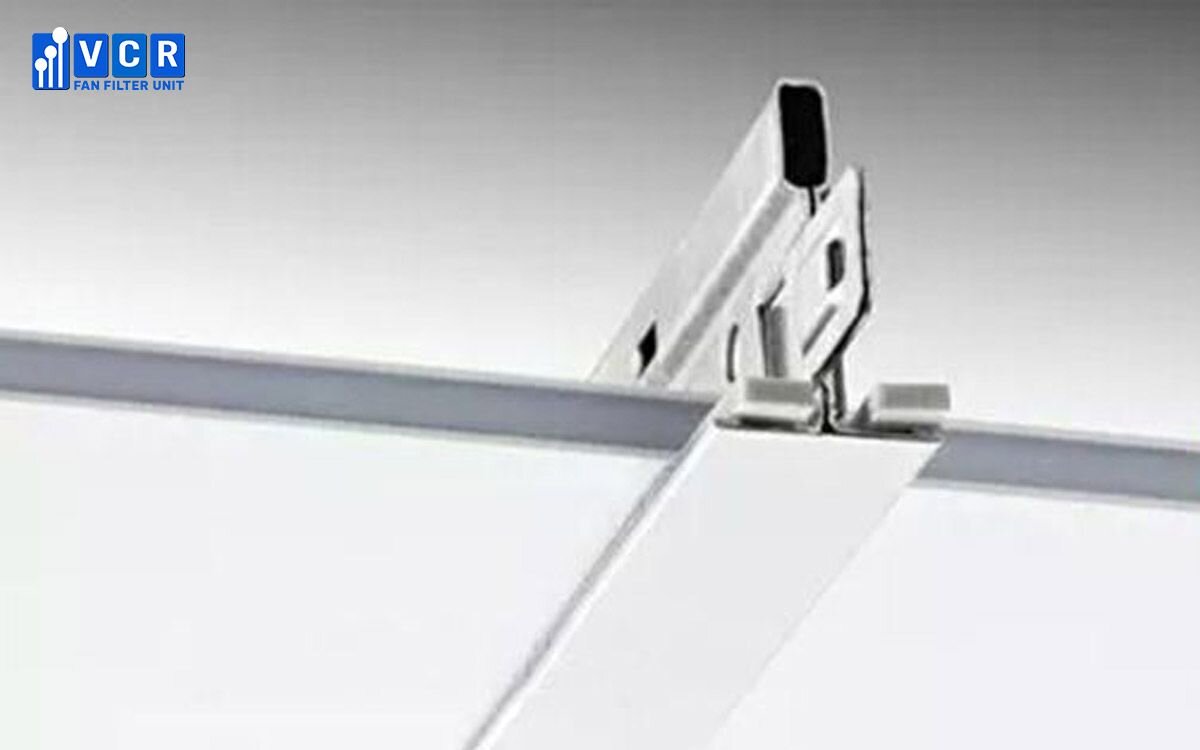

Thanh nhôm T-Bar trong hệ thống treo FFU
- Thiết kế cấu trúc hình chữ T, sử dụng vật liệu nhôm Anod và được xử lý bề mặt.
- Khớp nối hình chữ T có khả năng lắp đặt các thiết bị như đầu phun nước, báo cháy và dây điện chiếu sáng.
- Có khả năng lắp đặt hệ thống chiếu sáng dưới thanh nhôm chữ T.
Đầu nối
- Bao gồm các bộ phận kết nối như khớp chữ thập, khớp chữ T, khớp góc và sử dụng vật liệu hợp kim kẽm.
- Toàn bộ hệ thống được gắn chặt với nhau bằng cách sử dụng ren vít.
- Sử dụng ty treo (dây treo) để treo hệ thống, có bộ điều chỉnh để điều chỉnh độ cao của trần, và được kết nối thông qua kẹp và đai ốc.
- Tất cả các vít và đai ốc đều được mạ kẽm.
Khả năng mở rộng hệ thống
- Bộ lọc HEPA, FFU và các thiết bị khác có thể dễ dàng được lắp đặt và tích hợp vào hệ thống.
Xem thêm video: Phụ kiện nhôm treo FFU - Fan Filter Unit

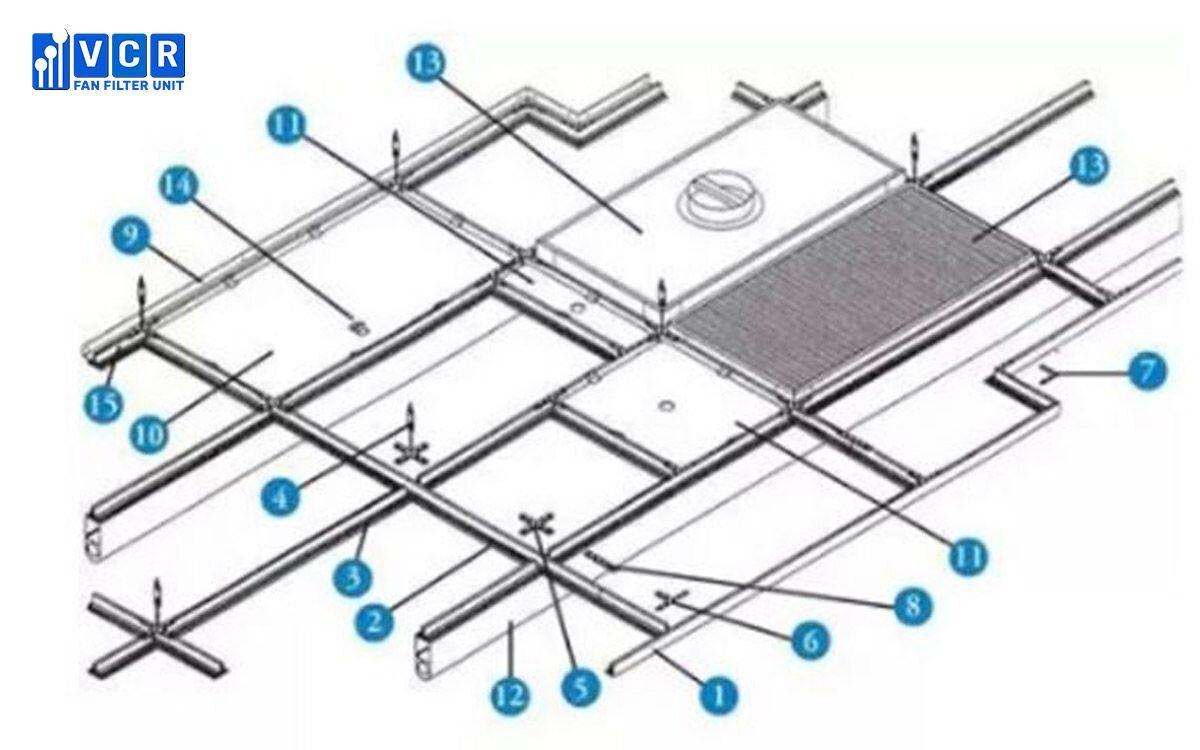

Các bước lắp đặt hệ thống khung treo Fan Filter Unit
- Kiểm tra khung treo
- Kiểm tra số liệu độ lệch
- Xe nâng
- Lắp đặt ty treo
- Gia công thanh T-Bar
- Lắp thanh T-Bar
- Điều chỉnh độ cao và vị trí chính xác của thanh T-bar
- Lắp đặt các tấm trần gia cố (các vị trí không lắp FFU)
- Đo lại kích thước chuẩn của khung T-Bar
- Chốt lại kích thước
- Lắp đặt tấm lót trần
- Điều chỉnh lần nữa độ chính xác của T-bar
Chi tiết từng bước lắp đặt hệ thống khung treo Fan Filter Unit
Kiểm tra đường cơ sở cho hệ thống treo FFU
- Xem xét kỹ lưỡng các bản vẽ của hệ thống treo Fan Filter Unit để xác định vị trí và khu vực xây dựng của đường tham chiếu chéo dựa trên thông tin tương ứng.
- Sử dụng máy kinh vĩ và tia laser để kiểm tra và đánh giá độ chính xác.
Kiểm tra độ cao điểm chuẩn
- Xác định độ cao của trần dựa trên mặt bằng hoặc sàn nâng.
Ty treo
- Dựa trên độ cao của trần, tính toán chiều dài của hệ thống ty treo cho mỗi độ cao và điều chỉnh cho phù hợp.
- Sau khi gia công, đảm bảo rằng độ cao được điều chỉnh chính xác bằng bộ điều chỉnh vuông và các phụ kiện khác.
Lắp đặt ty treo
- Sau khi lắp đặt hệ thống ty treo trần, lắp đặt một diện tích lớn của khe T-bar theo vị trí của ty treo, và cố định bằng đai ốc chống trượt mặt bích.
Chế tạo sẵn thanh T-Bar
- Khi các thanh T-bar được cắt theo kích thước tại hiện trường, đảm bảo các vít ổ cắm hình lục giác được vặn chặt và diện tích lắp ráp trước phù hợp.
Lắp đặt thanh T-Bar
- Thanh T-Bar được cân nhắc cẩn thận lên các vít hình chữ T đã được lắp ráp sẵn cùng hệ thống ty treo, với bộ điều chỉnh vuông lệch tâm khớp chữ thập 150mm, và được kẹp chặt bằng đai ốc chống trượt mặt bích.
Điều chỉnh
- Sau khi lắp đặt các thanh T-Bar trong một khu vực, điều chỉnh độ cao của chúng sử dụng máy Laser và máy kinh vĩ. Mức độ sai số cho phép là 2mm.
Định vị
- Sau khi lắp đặt thanh T-Bar ở một khu vực cụ thể, định vị tạm thời chúng vào trung tâm của trần nhà, với độ lệch không vượt quá 1mm.
- Cột hoặc kết cấu thép xây dựng và trần bê tông có thể được chọn làm điểm neo.
Xem thêm video Lắp đặt hệ thống treo trần FFU - Fan Filter Unit
