FFU có lọc sơ cấp và không có lọc sơ cấp: Khác biệt trong vận hành

Lọc sơ cấp nằm ở vị trí nào trên FFU?

Lọc sơ cấp, hay pre-filter, thường được bố trí tại cửa hút phía trên FFU. Không khí hồi đi qua lớp lọc này trước khi vào khoang quạt, sau đó mới xuyên qua HEPA hoặc ULPA để cấp xuống phòng sạch.

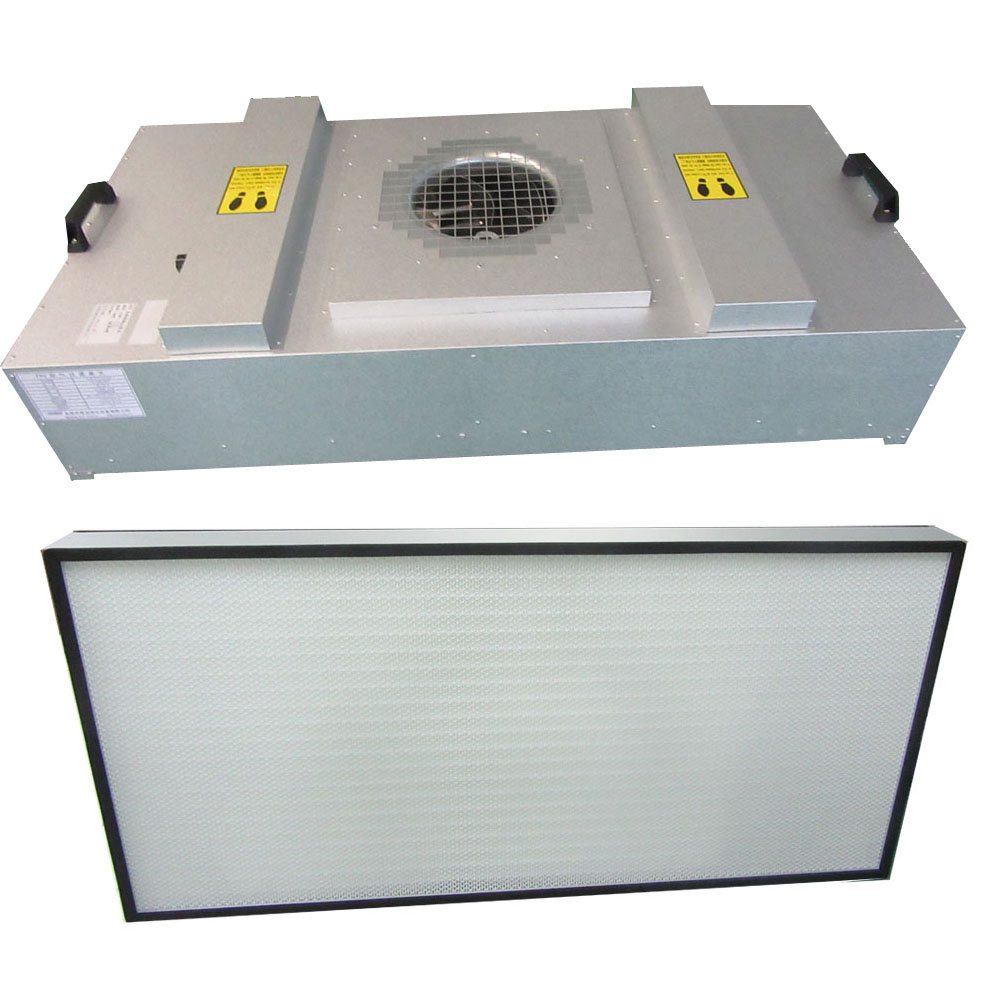

Một số dòng FFU tích hợp sẵn pre-filter, bộ lọc HEPA, quạt và hệ điều khiển trong cùng thiết bị. Một số cấu hình khác chỉ gồm quạt và bộ lọc cuối, phù hợp với hệ thống đã xử lý không khí ở cấp trung tâm.

Về chức năng, lọc sơ cấp FFU giữ phần bụi có kích thước lớn hơn, hạn chế bụi bám lên cánh quạt và giảm lượng hạt đi trực tiếp đến HEPA. Đây cũng là cấp lọc có chi phí thay thế và thao tác bảo trì đơn giản hơn so với lọc cuối.

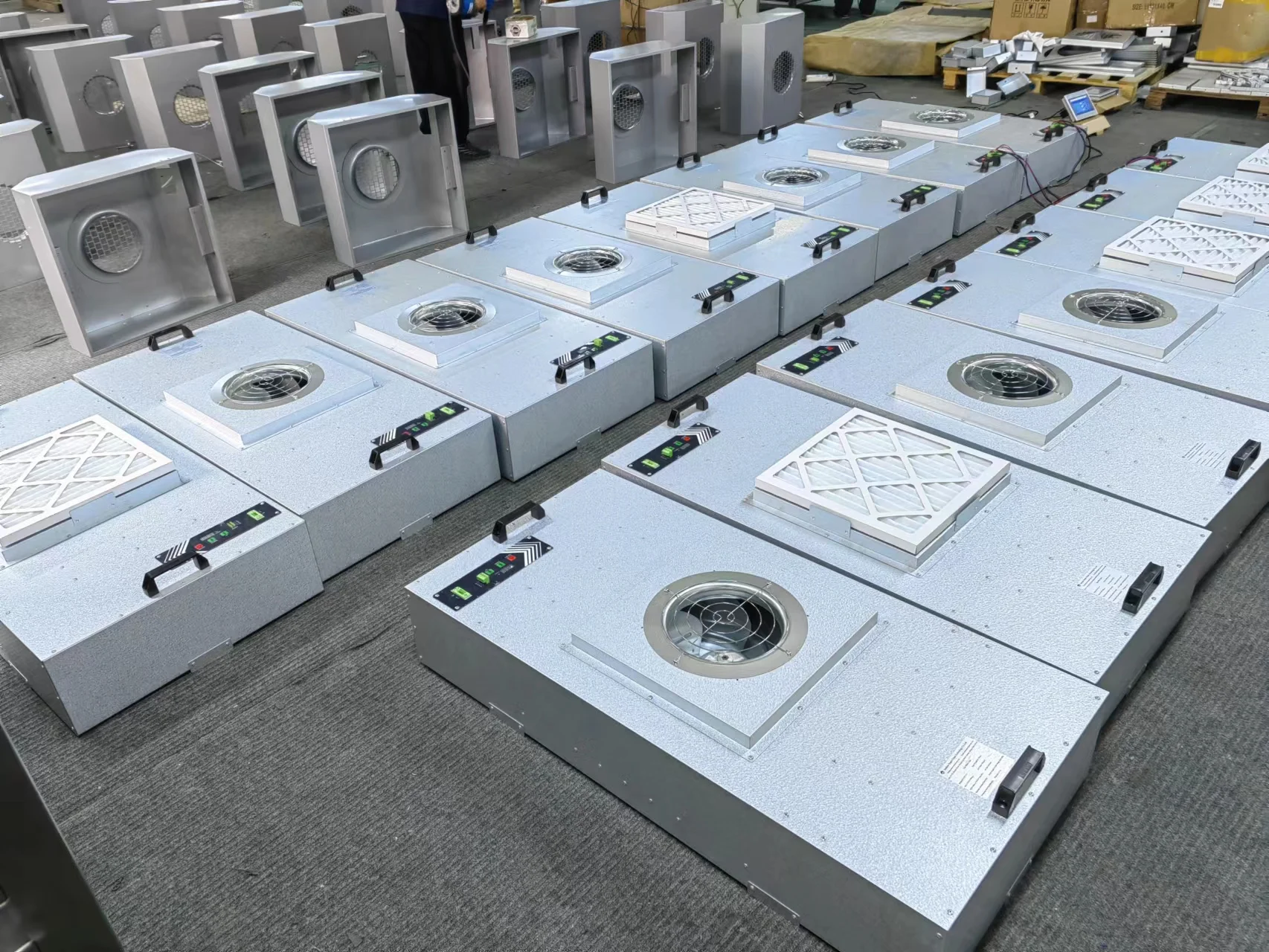

FFU có lọc sơ cấp phân bổ tải bụi theo hai cấp

Ở cấu hình này, pre-filter tiếp nhận tải bụi đầu tiên. HEPA phía sau tập trung xử lý lượng hạt còn lại trong dòng khí.

Lợi ích thể hiện rõ khi FFU hút khí từ khoang trần hồi, clean booth hoặc không gian có nồng độ bụi thô biến động. Lọc sơ cấp giúp giảm lượng bụi bám vào khoang hút, cánh quạt và bề mặt HEPA. Khi được lựa chọn và thay thế phù hợp, cấp lọc phía trước có thể kéo dài khoảng thời gian trước khi lọc cuối đạt mức trở lực giới hạn.

Tuy nhiên, FFU có lọc sơ cấp phải vượt qua sức cản của cả pre-filter và HEPA. Thông số lưu lượng, công suất và độ ồn vì thế phải được đọc cùng cấu hình lọc sử dụng trong phép thử. Có tài liệu FFU công bố dữ liệu trên thiết bị lắp pre-filter dày 1 inch và bộ lọc cuối còn sạch; khi thay đổi vật liệu lọc hoặc nối thêm đường ống, kết quả vận hành cũng thay đổi.

FFU không có lọc sơ cấp tạo đường khí gọn hơn

FFU không có lọc sơ cấp đưa không khí từ cửa hút vào thẳng khoang quạt trước khi qua HEPA hoặc ULPA. Việc loại bỏ một lớp lọc giúp giảm trở lực ban đầu, chiều cao phụ kiện và số lượng vật tư phải quản lý trên từng mô-đun.

Cấu hình này phù hợp khi khí đầu vào đã đi qua các cấp lọc của AHU, khoang trần hồi được duy trì sạch và tải bụi tại cửa hút FFU tương đối thấp.

Điều quan trọng là phân biệt giữa “FFU không lắp pre-filter riêng” và “hệ thống không có lọc sơ cấp”. Trong nhiều phòng sạch, không khí tươi và khí tuần hoàn đã được xử lý tại AHU trước khi đi vào khoang trần. HEPA trên FFU lúc này vẫn nằm ở cuối chuỗi lọc, dù bản thân thiết bị không mang thêm một pre-filter.

Với môi trường nền nhiều bụi, toàn bộ lượng hạt còn lại sẽ đi trực tiếp tới quạt và HEPA. Tốc độ tăng trở lực của lọc cuối vì thế phụ thuộc nhiều hơn vào chất lượng khí tại cửa hút.

Khác biệt thể hiện rõ ở trở lực và lưu lượng

Mỗi lớp lọc đều tạo ra một mức cản dòng khí. Khi pre-filter còn sạch, phần trở lực bổ sung thường nằm trong phạm vi thiết kế của FFU. Bụi tích tụ làm sức cản tăng dần và dịch chuyển điểm làm việc của quạt.

Với FFU chạy theo tốc độ cố định, lưu lượng thường giảm khi trở lực lọc FFU tăng. Ở chế độ constant airflow, motor có thể nâng tốc độ để duy trì lưu lượng trong phạm vi công suất cho phép. Giai đoạn này thường đi kèm mức tiêu thụ điện và tiếng ồn cao hơn.

Pre-filter để quá bẩn sẽ trở thành điểm nghẽn tại cửa hút. Bởi vậy, lợi ích bảo vệ HEPA chỉ được duy trì khi lọc sơ cấp có khả năng giữ bụi phù hợp và được kiểm tra theo điều kiện vận hành thực tế.

So sánh hai cấu hình FFU

Bảng trên phản ánh xu hướng chung. Hiệu quả thực tế còn thay đổi theo cấp lọc, diện tích vật liệu, lưu lượng và nồng độ bụi.

Lọc sơ cấp ảnh hưởng thế nào đến chu kỳ thay HEPA?

Lọc sơ cấp FFU có thể làm chậm quá trình tích bụi trên HEPA, nhưng chưa tạo ra một chu kỳ thay lọc cố định. Thời gian sử dụng của HEPA còn chịu ảnh hưởng từ số giờ vận hành, nồng độ hạt, lưu lượng, diện tích media và mức chênh áp cho phép.

Cấp lọc sơ bộ quá thấp giữ được ít bụi hơn. Ngược lại, pre-filter có hiệu suất cao nhưng diện tích nhỏ có thể tăng trở lực nhanh. Phương án phù hợp tạo được sự cân bằng giữa khả năng giữ bụi, mức cản ban đầu và khoảng thời gian bảo trì.

Lịch kiểm tra cũng nên phản ánh độ sạch của môi trường. Hướng dẫn vận hành một số FFU khuyến nghị kiểm tra pre-filter định kỳ và rút ngắn khoảng thời gian khi không khí đầu vào có nhiều bụi hơn.

Lựa chọn theo điều kiện khí tại cửa hút

FFU có lọc sơ cấp phù hợp với thiết bị hút trực tiếp từ môi trường nền, khoang trần có nguy cơ phát sinh bụi hoặc khu vực muốn giảm bụi bám vào quạt. Clean booth và vùng sạch cục bộ cũng thường hưởng lợi từ cấp lọc đầu vào khi chất lượng không khí xung quanh biến động.

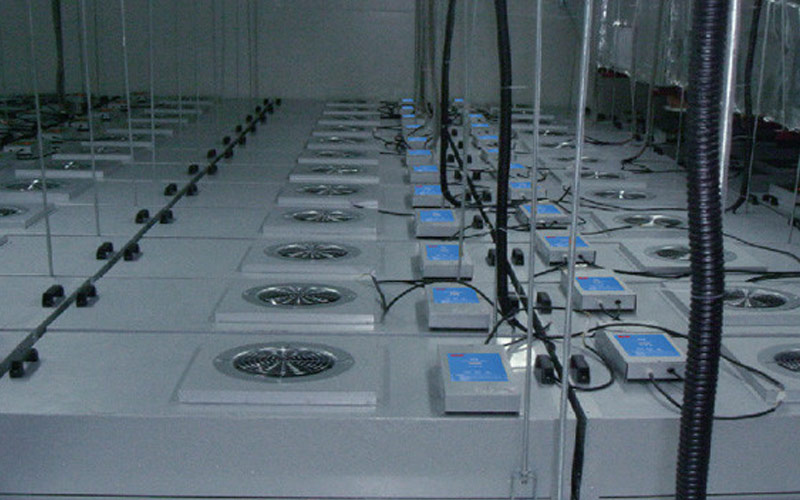

FFU không có lọc sơ cấp phát huy ưu thế trong hệ tuần hoàn đã có các cấp lọc phía trước, khoang trần sạch và mặt bằng bảo trì hạn chế. Cấu hình này cũng giảm đáng kể số lượng pre-filter phải kiểm tra khi phòng sử dụng hàng chục hoặc hàng trăm FFU.

Quyết định cuối cùng nên dựa trên cấp lọc của AHU, độ sạch khoang trần, tải bụi, khả năng tạo áp của quạt và lối tiếp cận bảo trì.

FFU VCR linh hoạt theo cấu hình lọc

VCR cung cấp FFU phòng sạch với kích thước, lưu lượng, vật liệu vỏ và cấp lọc phù hợp từng yêu cầu dự án. Thiết bị có thể lựa chọn cùng lọc sơ cấp để giảm tải bụi cho HEPA hoặc sử dụng cấu hình gọn khi không khí đầu vào đã được xử lý ổn định.

Sự đồng bộ giữa quạt, motor, lọc sơ cấp FFU và bộ lọc HEPA giúp tối ưu lưu lượng, trở lực và khả năng bảo trì trong suốt quá trình vận hành.

Kết luận

FFU có lọc sơ cấp giúp phân bổ tải bụi, bảo vệ khoang quạt và làm chậm quá trình tăng trở lực của HEPA trong môi trường có nhiều bụi thô. Đổi lại, thiết bị có thêm sức cản và một cấp lọc phải quản lý.

FFU không có lọc sơ cấp tạo đường khí gọn, giảm trở lực ban đầu và phù hợp với hệ thống đã xử lý tốt không khí trước cửa hút. Cấu hình tối ưu được xác định theo chất lượng khí đầu vào, khả năng tạo áp và chiến lược bảo trì của toàn hệ thống.

FAQs

FFU không có pre-filter có làm HEPA nhanh bẩn hơn không?

Tốc độ tích bụi phụ thuộc vào chất lượng khí đầu vào. Khi không khí đã được lọc tốt tại AHU và khoang trần sạch, mức ảnh hưởng có thể thấp.

Lọc sơ cấp càng dày thì bảo vệ HEPA càng tốt?

Hiệu quả liên quan đến cấp lọc, diện tích media và khả năng giữ bụi, thay vì chỉ dựa vào độ dày. Pre-filter cũng phải phù hợp với áp suất của quạt.

Có thể bổ sung lọc sơ cấp cho FFU đang sử dụng không?

Phương án này phụ thuộc vào không gian cửa hút, khung giữ lọc và dự phòng áp suất của quạt. Sau khi bổ sung, lưu lượng và điểm vận hành của FFU có thể thay đổi.
