Khi nhìn lên trần của một Clean Booth, ta sẽ dễ dàng nhận ra một thiết bị quen thuộc trong môi trường phòng sạch - FFU. Trong nội dung của bài viết hôm nay, chúng ta sẽ cùng đi tìm hiểu về việc lắp đặt FFU trong Clean Booth. Chúng ta sẽ khám phá các yêu cầu cụ thể khi sử dụng FFU cho Clean Booth, xem xét số lượng cần thiết và đánh giá những ưu điểm của việc sử dụng FFU trong môi trường này.

Xem thêm: Nguyên lí hoạt động của FFU

Nguyên tắc lắp đặt FFU

Yêu cầu của FFU khi sử dụng cho Clean Booth

FFU được áp dụng trong Clean Booth tương tự như trong phòng sạch, vì Clean Booth thực chất là một phòng sạch di động. Tuy nhiên, khi sử dụng FFU trong phòng sạch di động, chúng ta cần lưu ý một số điểm sau:

  • Chất liệu sử dụng: Lựa chọn thép không gỉ hoặc thép sơn tĩnh điện giúp giảm hiện tượng tĩnh điện và tăng tính thẩm mỹ của thiết bị.

  • Sử dụng quạt với tốc độ cao, độ ồn thấp, không đòi hỏi bảo trì thường xuyên, độ rung thấp, có khả năng điều chỉnh tốc độ linh hoạt, chất lượng cao và có thể hoạt động liên tục đến 100.000 giờ.

Xem thêm các sản phẩm FFU của VCR

Chỉ tiêu xác định FFU cho Clean Booth

Tùy thuộc vào cấp độ độ sạch của phòng sạch di động mà chúng ta sẽ xác định số lượng FFU cần cho phòng sạch đó. Một số cấp độ phổ biến của Clean Booth bao gồm cấp độ sạch ISO Class 100, Class 1.000, Class 10.000, Class 100.000 và Class 300.000.

Với mỗi cấp độ sạch, yêu cầu về số lần trao đổi không khí và lượng khí tươi sẽ khác nhau, điều này sẽ dẫn đến việc cần sử dụng một lượng FFU khác nhau. Chi tiết hơn về cách xác định số lượng FFU cho Clean Booth sẽ được trình bày trong phần tiếp theo.

Xác định số lượng FFU cho Clean Booth

Đối với Clean Booth Class 100

Clean Booth Class 100 tương tự như Phòng sạch Class 100, đều là các không gian sạch theo dòng một chiều, do đó, số lượng FFU cần phải bao phủ toàn bộ trần của phòng sạch di động. Tuy nhiên, mức độ bao phủ thực tế không đạt tỷ lệ 100% FFU.

Về mặt lý thuyết, không thể đạt được tỷ lệ bao phủ 100%, vì chúng ta phải trừ đi diện tích của khung cửa. Thông thường, tỷ lệ FFU cần cho Clean Booth Class 100 phải hơn 80% (tuy trong thực tế, thông số kỹ thuật thường coi là hơn 70%), nhưng chúng ta cũng nhận thấy rằng mức độ kín khí của phòng sạch di động thường kém hơn nhiều so với phòng sạch. Do đó, để đảm bảo độ sạch, tỷ lệ bao phủ FFU thường được duy trì khoảng 80%.

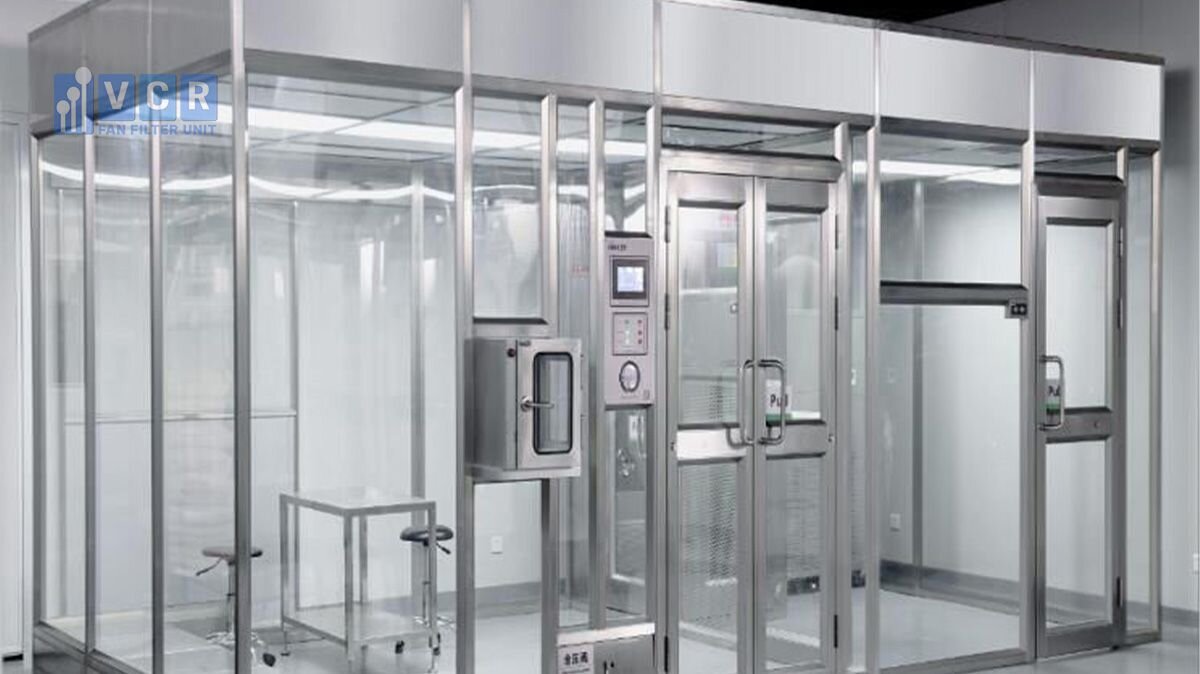

Clean Booth
Clean Booth

Đối với Clean Booth Class 1.000, Class 10.000, Class 100.000, Class 300.000

Trong trường hợp của Clean Booth tiêu biểu, chẳng hạn như Class 10.000, để xác định số lượng FFU cần thiết cho một đơn vị thể tích, chúng ta cần biết lượng không khí cần cung cấp cho một phòng sạch trên một đơn vị thể tích.

Công thức để tính lượng không khí cung cấp là: Lưu lượng không khí cần cung cấp = Thể tích * Số lần thay đổi không khí.

Do đó, để xác định lượng không khí cần cung cấp, chúng ta cần biết số lần thay đổi không khí.

Xác định số lần trao đổi không khí (Air Change Per Hour - ACH) trong Clean Booth

  • Class 1.000: 70 – 100 lần

  • Class 10.000: 30 – 50 lần

  • Class 100.000: 20 – 30 lần

  • Class 300.000: 15 – 20 lần

Xác định số lượng FFU trong Clean Booth:

Trong phòng sạch Class 10.000, số lần thay đổi không khí cần phải nhiều hơn 25 lần. Do độ kín khí của Clean Booth thường thấp hơn so với phòng sạch thông thường, chúng ta thường sử dụng một giá trị biên độ lệch nhất định, thường là khoảng 40 lần.

Chúng ta lấy Clean Booth có kích thước: 13000 * 15000 * 3000 cấp 10.000 làm ví dụ.

Thể tích của Clean Booth sẽ là: 13 * 15* 3 = 585 m3

Chúng ta sẽ tính được lượng khí tươi = 585 * 40 = 23.400 m3/h

Sau đó chúng ta chia cho lưu lượng khí của FFU (ở đây chúng ta tính cho FFU VCR 1175x575 của VCR có lưu lượng khí 1080m3/h)

Số FFU VCR 1175 = 23.400 : 1080 = 21,7 cái

Như thế chúng ta cần 22 cái FFU VCR 1175 để sử dụng cho 1 Clean Booth kích thước 13 * 15* 3 m với cấp độ Class 10.000.

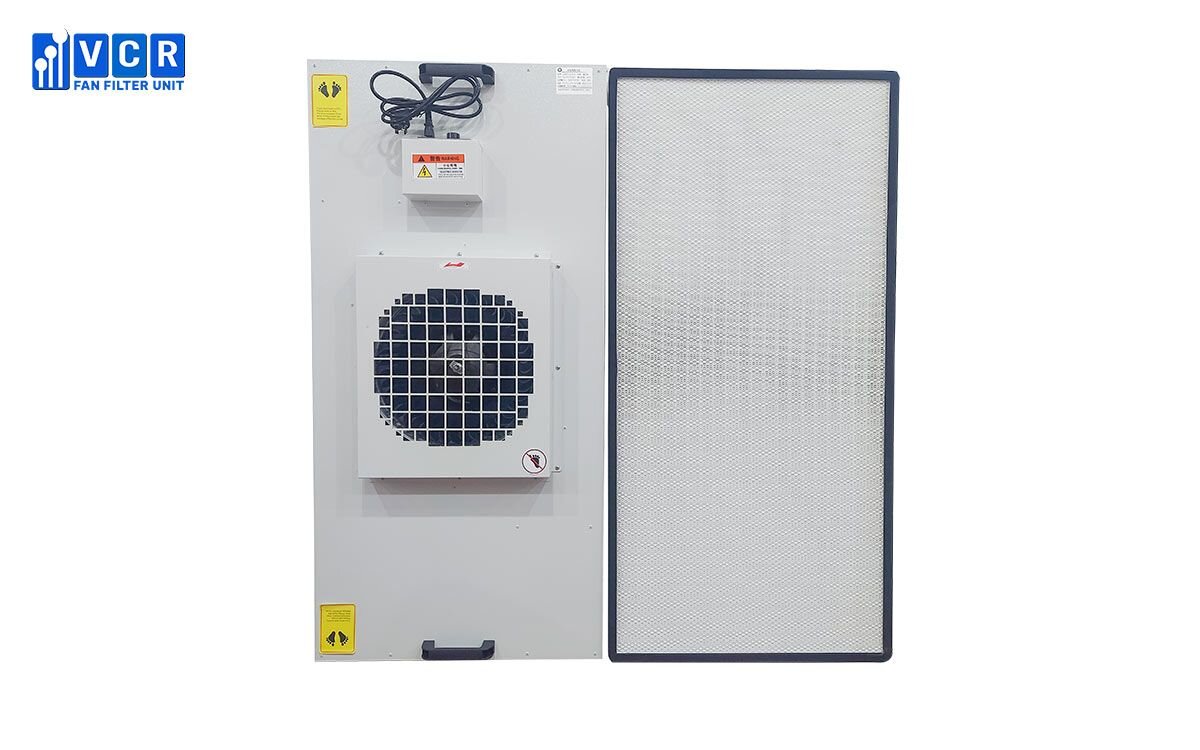

FFU VCR 1175

Ưu điểm của FFU khi sử dụng cho Clean Booth

1. Tiết kiệm diện tích

Việc sử dụng FFU có thể hiệu quả tiết kiệm diện tích và giải quyết vấn đề không gian hẹp ở trần của phòng sạch di động.

2. Sự linh hoạt của FFU

Phòng sạch di động đòi hỏi tính linh hoạt và di động, và FFU là một thiết bị lọc có khả năng đáp ứng được yêu cầu này. Với cấu trúc độc lập, FFU có thể được điều chỉnh linh hoạt để phù hợp với tính linh hoạt của phòng sạch.

3. Giảm chi phí vận hành

Hệ thống FFU tiết kiệm năng lượng đáng kể, giải quyết vấn đề của việc cung cấp không khí tập trung từ hệ thống điều hòa lớn và giảm chi phí vận hành của các thiết bị điều hòa không khí.

Xem video FFU VCR 1175 Sơn Tĩnh Điện
