Fan Filter Unit (FFU) là thiết bị tích hợp quạt và bộ lọc không khí, được sử dụng phổ biến trong các hệ thống phòng sạch nhằm duy trì độ sạch và kiểm soát luồng khí. Với khả năng lọc bụi hiệu quả và vận hành linh hoạt, FFU hiện là giải pháp được ứng dụng rộng rãi trong các ngành dược phẩm, điện tử, thực phẩm, mỹ phẩm và y tế.
Fan Filter Unit (FFU) là gì?

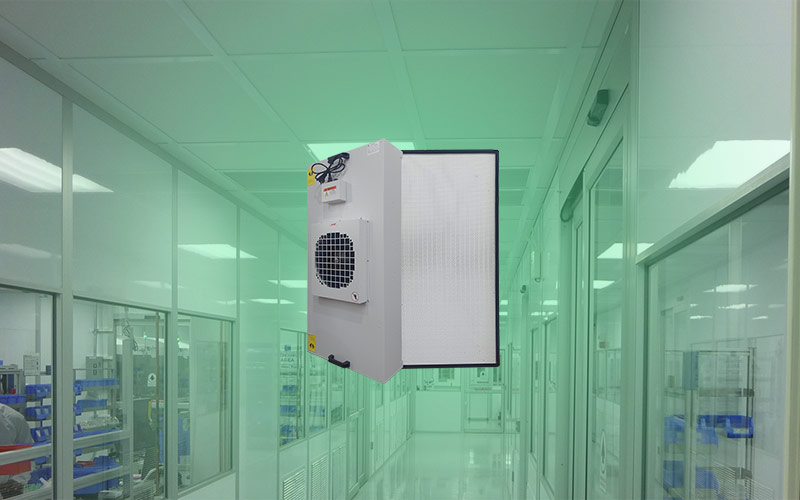

Fan Filter Unit (FFU) là thiết bị cấp khí sạch độc lập, bao gồm quạt gió và bộ lọc hiệu suất cao được tích hợp trong cùng một kết cấu. Thiết bị thường được lắp đặt trên trần phòng sạch hoặc các khu vực yêu cầu kiểm soát độ sạch không khí nghiêm ngặt.
Nhiệm vụ chính của FFU là hút không khí từ phía trên, đưa qua bộ lọc HEPA hoặc ULPA để loại bỏ bụi mịn và các hạt ô nhiễm, sau đó phân phối luồng khí sạch xuống khu vực làm việc.
Nhờ khả năng vận hành độc lập, FFU cho phép kiểm soát độ sạch theo từng khu vực cụ thể, đồng thời dễ dàng mở rộng hoặc điều chỉnh khi nhu cầu sản xuất thay đổi.
Cấu tạo của Fan Filter Unit
Mặc dù có nhiều chủng loại khác nhau, một FFU tiêu chuẩn thường bao gồm các thành phần chính sau:
|
Quạt gió (Fan Motor) Quạt là bộ phận tạo áp suất để hút và đẩy không khí qua hệ thống lọc. Trong các dự án phòng sạch hiện đại, động cơ EC ngày càng được ưu tiên nhờ khả năng giảm tiêu thụ điện năng và vận hành ổn định. |
Tùy theo yêu cầu vận hành, FFU có thể sử dụng:
|
|
Bộ lọc HEPA hoặc ULPA Đây là thành phần quan trọng nhất của FFU. Các bộ lọc này có khả năng giữ lại phần lớn bụi mịn, vi sinh vật và các hạt ô nhiễm có kích thước siêu nhỏ trong không khí. |
Tùy cấp độ sạch yêu cầu, thiết bị có thể được trang bị:
|
|
Khung vỏ thiết bị Vật liệu được lựa chọn dựa trên yêu cầu vệ sinh, độ bền và môi trường sử dụng của từng công trình. |
Khung FFU thường được sản xuất từ:
|
| Bộ điều khiển |
Một số dòng FFU được trang bị bộ điều khiển tốc độ hoặc kết nối với hệ thống giám sát trung tâm nhằm theo dõi:
|
Nguyên lý hoạt động của FFU trong phòng sạch
Quá trình vận hành của Fan Filter Unit diễn ra theo các bước sau:
Bước 1: Hút không khí
Quạt bên trong FFU hút không khí từ khoang trần kỹ thuật hoặc khu vực hồi lưu phía trên phòng sạch.
Bước 2: Lọc không khí
Không khí được đưa qua bộ lọc HEPA hoặc ULPA để loại bỏ bụi, vi khuẩn và các hạt ô nhiễm có kích thước siêu nhỏ.
Bước 3: Phân phối khí sạch
Sau khi được lọc, luồng khí sạch được cấp xuống khu vực làm việc thông qua bề mặt lọc.
Dòng khí này thường được thiết kế theo dạng dòng chảy một chiều (Laminar Flow) nhằm hạn chế hiện tượng xoáy khí và giảm nguy cơ phát tán hạt bụi.
Bước 4: Tuần hoàn liên tục
Không khí tiếp tục được thu hồi và đưa trở lại hệ thống để tái lọc, giúp duy trì môi trường sạch ổn định trong suốt quá trình vận hành.
Vai trò của FFU trong hệ thống phòng sạch
Duy trì cấp độ sạch theo tiêu chuẩn
FFU giúp kiểm soát nồng độ hạt bụi trong không khí, đáp ứng các yêu cầu về độ sạch theo tiêu chuẩn ISO 14644 hoặc GMP.
Hỗ trợ kiểm soát nhiễm chéo
Nhờ tạo ra luồng khí sạch ổn định, FFU góp phần hạn chế sự phát tán của bụi và tạp nhiễm giữa các khu vực sản xuất.
Tăng tính linh hoạt cho hệ thống
Do hoạt động độc lập, FFU có thể được lắp đặt theo từng khu vực riêng biệt hoặc mở rộng khi cần nâng cấp công suất sản xuất.
Tối ưu chi phí vận hành
Các dòng FFU sử dụng động cơ EC hiện nay giúp giảm đáng kể mức tiêu thụ điện năng so với các giải pháp truyền thống.
FFU được ứng dụng trong những lĩnh vực nào?
|
Ngành dược phẩm |
|
|
Ngành điện tử và bán dẫn |
|
|
Ngành thực phẩm và đồ uống |
|
| Ngành mỹ phẩm |
|
| Y tế và phòng thí nghiệm |
|
Những yếu tố cần lưu ý khi lựa chọn FFU
Để lựa chọn FFU phù hợp, doanh nghiệp cần xem xét:
- Cấp độ sạch của phòng
- Loại bộ lọc HEPA hoặc ULPA
- Lưu lượng gió yêu cầu
- Độ ồn vận hành
- Loại động cơ sử dụng
- Kích thước thiết bị
- Chi phí vận hành lâu dài
Việc lựa chọn đúng FFU không chỉ giúp đảm bảo chất lượng môi trường sản xuất mà còn góp phần tối ưu hiệu quả đầu tư cho toàn bộ hệ thống phòng sạch.
Kết luận
Fan Filter Unit (FFU) là thiết bị quan trọng trong các hệ thống phòng sạch hiện đại, đóng vai trò cung cấp và duy trì nguồn khí sạch cho khu vực sản xuất. Với cấu tạo tích hợp quạt và bộ lọc hiệu suất cao, FFU mang lại khả năng kiểm soát độ sạch linh hoạt, dễ mở rộng và phù hợp với nhiều ngành công nghiệp có yêu cầu nghiêm ngặt về môi trường.
Trong bối cảnh các tiêu chuẩn về chất lượng sản xuất ngày càng khắt khe, FFU đang trở thành một trong những giải pháp được nhiều doanh nghiệp lựa chọn để nâng cao hiệu quả vận hành và đảm bảo độ sạch ổn định cho công trình phòng sạch.
